Harmony® Smart Keyboard Setup Guide Guide d’installation Installationshandbuch Installatiegids
Contents / Inhalt
Sommaire / Inhoud
English . . . . . . . . . . . . . . . . . 4
Deutsch . . . . . . . . . . . . . . . . .16
Français . . . . . . . . . . . . . . . . 28
Nederlands . . . . . . . . . . . . . . 40
3Package contents
1
5
2 3 6
1 2
4
1. Harmony Smart Keyboard 5. IR mini blaster*
Enables text entry, navigation of Extends IR coverage when used in
computers and control of home combination with the Harmony Hub
entertainment devices 6. USB extender*

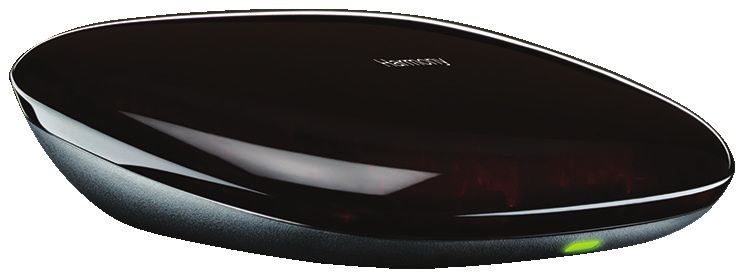

2. Harmony Hub Helps to plug USB receiver into hard-
Controls devices via IR, Bluetooth or to-reach USB slots
included USB receivers * Included in package, usage optional depending on setup.
3. 2 USB receivers
Enables text entry and navigation
on compatible USB devices
(see Connection section)
4. Power adapter
Provides power to the Harmony Hub
4 EnglishThank you for purchasing the Harmony Keyboard!
Be sure to read this guide in full to better understand how to set up
and use your Harmony Keyboard.

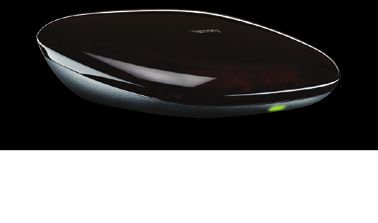

1. Harmony Hub
1 2 2. USB receiver
3. Smartphone app
4. Harmony Smart Keyboard
3 4
The Harmony Hub is the center of your Harmony system—always keep it powered on!
• The hub receives commands from the keyboard and smartphone app
• The hub sends commands to your AV devices in the form of Bluetooth® and infrared
signals, as well as through the USB receiver
• The keyboard and Harmony Hub can pair with up to two USB receivers at the
same time. To maximize the number of devices you can control, use Bluetooth pairing
whenever possible.
Visit www.logitech.com/support/harmony-keyboard for a quick video overview of
the setup process.
English 5How it works
Harmony App
• Universal remote control on your smartphone
• Customization of gestures and Favorites for each smartphone
• Connection to Harmony Hub via Wi-Fi
Harmony Keyboard
• Integrated buttons to launch Harmony Activities, navigate
DVR, control volume, and play media
• Integrated touchpad for computer navigation
• Connection with the Harmony Hub via RF to send text
and Harmony commands
Harmony Hub to synchronize all devices
6 EnglishBluetooth enabled devices IP enabled streaming devices
The hub can connect with up to The hub can connect via Wi-Fi with
3 Bluetooth enabled devices such as some devices such as Roku® that enable
AppleTV®, Macs®, PS3®, and some PCs. navigation and text entry via the same
Wi‑Fi network.
Infrared (IR) enabled AV devices USB enabled devices
The hub emits standard infrared signals The included USB receivers plug into
to control your entertainment devices, any available USB port on computers,
such as TV, cable/satellite box, AV receiver, Xbox 360®, and PS3* devices to enable
etc. typing and navigation.
IR signals from the hub and IR mini blasters reflect *Note that PS3 requires a USB connection for typing
off walls, cabinet interiors, and other surfaces before and navigation, and a Bluetooth connection to power it
reaching your devices—direct line of sight is generally on and off.
not required.
English 7Let’s get started
For more detailed instructions and product info, please visit www.logitech.com/
support/harmony-keyboard
STEP 1
Position the Harmony Hub
Devices on open shelves* Devices in closed cabinet*
Place the hub on one of the shelves in an Place the hub inside the cabinet
unobstructed location. and the IR mini blaster on top to control
your TV.
*IR signals from the hub and IR mini blasters reflect off walls, cabinet interiors and other surfaces before reaching
your devices—direct line of sight is generally not required.
8 EnglishSTEP 2 STEP 3
Power up your Harmony Hub Install the setup app
Once plugged in, the hub takes approx. • Visit the Apple App Store or Google Play
30 seconds to power up. and install the Harmony App.
• Launch the app, select the Setup New
Remote button, and follow setup
instructions.
If you have an iPhone 4, iPad 1 or iPad 2, or an Android
device that does not support Bluetooth, please visit
setup.myharmony.com on a computer to connect the hub
to your Wi-Fi network before beginning Step 3 of setup.
English 9Connecting to a PC or Mac
If your computer is Bluetooth compatible
• Select ‘Bluetooth’ for your computer connection method during setup using
the Harmony App.
• Start the Bluetooth pairing process on your computer to pair the Harmony Hub
with your computer.
If your computer has an available USB port
• Follow the onscreen instructions during setup.
• Power on your computer.
• Plug in one of the two included USB receivers when instructed to do so.
• Confirm the connection on Harmony App.
10 EnglishConnecting to other devices
AppleTV
• Power on your AppleTV
• Select ‘Bluetooth connection’ for your AppleTV during setup.
• Start the Bluetooth pairing process on your AppleTV to pair the hub with
your AppleTV.
Xbox 360
• Power on your Xbox.
• Plug in one of the two included USB receivers when instructed to do so.
• Select the connected USB receiver for your Xbox during setup.
• Confirm the connection on the Harmony App.
Roku
• Ensure Roku is powered on and connected to your home network.
• Select ‘Wi-Fi connection’ for your Roku during setup.
• The hub will scan your network for Roku and automatically connect to it
once found.
PlayStation 3
• PlayStation 3 requires a Bluetooth connection to power on and off,
and a USB connection for text entry and navigation.
• Power on your PlayStation.
• Follow instructions to connect via Bluetooth.
• Follow USB receiver connection instructions on the Harmony App.
English 11What the buttons do
1 2 3
4
7
5
6
1. Functions as a left mouse click.
2. Harmony Activity buttons provide one touch access to computer connected TV,
Watch TV, and Watch a Movie Activities. Off will turn off all devices used in
the current Activity.
3. On/off switch turns the keyboard on or off.
4. Cable/satellite box functions used to access program guides, DVR recordings, etc.
5. The Windows key also functions as the ‘Menu’ button on devices such as PS3 and Xbox,
and as the Command key on Mac computers.
6. When used in combination with Fn key, the color keys can be used to navigate PS3,
Xbox, and some cable/satellite box and DVR menus.
7. Computer Page Up/Down or set top box Channel Up/Down when used in combination
with Fn key.
12 EnglishFrequently asked questions
• Why can’t I use my older iOS and Android devices to set up Wi-Fi for my hub?
These older devices do not support Bluetooth LE which is needed to enter Wi-Fi
connection information on your hub. Specifically, Bluetooth LE for iOS and Bluetooth 3
or 4 for Android devices are required.
• Why does the PlayStation require two connections?
The PlayStation requires a Bluetooth connection to power it on and off while
the USB receiver is used for text entry and navigation.
• Are additional USB receivers available?
The keyboard and Harmony Hub can pair with a maximum of two USB receivers.
To maximize the number of devices you can control, use Bluetooth pairing
whenever possible.
• Can I move the USB receiver to another device?
Yes, but if you move the USB receiver to another device, don’t forget to return
to Harmony App to update your account with this change to keep the solution
synchronized and working!
English 13Troubleshooting
• My keyboard does not work!
• Make sure the Harmony Hub is powered on at all times.
• Make sure the power switch on the keyboard is in the ‘On’ position and ensure
fresh batteries are inserted in the keyboard.
• The USB receiver was not detected during setup.
• Make sure the device you are setting up is powered on.
• Harmony Hub cannot connect to Wi-Fi, or Harmony App cannot discover the hub.
• Ensure the hub is within range of your router.
• Ensure your phone and hub are connected to the same Wi-Fi network.
• Restart your hub by disconnecting and reconnecting its power supply.
It will take 30 seconds to restart.
• Visit www.logitech.com/support/harmony-keyboard for additional help.
14 EnglishGet Support
For more detailed information, please visit www.logitech.com/support/harmony-keyboard
• Contacting customer support
To view the available support options, please visit www.logitech.com/support/options
• Finding answers to questions
Visit our knowledgebase at http://www.logitech.com/support/harmony-keyboard
• Getting help with online setup
Many screens and pages presented to you during the online setup contain ‘Learn
more’ or ‘Help’ links designed to provide additional information or assistance with
various features.
• Logitech’s Harmony Remote user forums
Visit the Harmony Remote User Forums located at forums.logitech.com
English 15Inhalt
1
5
2 3 6
1 2
4
1. Harmony Smart Keyboard 5. IR-Minisender*
Ermöglicht Texteingabe, Navigation auf Erhöht die Infrarot-Reichweite in
Computern und Steuerung der Home- Verbindung mit einem Harmony Hub
Entertainment-Geräte 6. USB-Verlängerungskabel*
2. Harmony Hub Erleichtert das Einstecken des USB-
Steuert Geräte über IR, Bluetooth oder Empfängers bei schlecht zugänglichem
die mitgelieferten USB-Empfänger USB-Anschluss
3. 2 USB-Empfänger * Im Lieferumfang enthalten, nutzungsabhängig optional
einsetzbar.
Ermöglichen Texteingabe und Navigation
auf kompatiblen USB-Geräten
(siehe „Anschluss“)
4. Netzteil
Sorgt für die Stromversorgung
des Harmony Hub
16 DeutschVielen Dank, dass Sie sich für die Harmony-Tastatur
entschieden haben.
Es empfiehlt sich, dieses Handbuch vollständig durchzulesen, denn es enthält
Anweisungen zur Einrichtung und Verwendung der Harmony-Tastatur.
1. Harmony Hub
2. USB-Empfänger
1 2 3. Smartphone-App
4. Harmony Smart Keyboard
3 4
Der Harmony Hub ist der Mittelpunkt Ihres Harmony-Systems – lassen Sie ihn
immer eingeschaltet!
• Der Hub empfängt Befehle von der Tastatur und der Smartphone-App
• Der Hub sendet Befehle in Form von Bluetooth®- und Infrarotsignalen sowie
über den USB-Empfänger an Ihre AV-Geräte
• Die Tastatur und der Harmony Hub können gleichzeitig mit bis zu zwei USB-Empfängern
gepairt werden. Um möglichst viele Geräte steuern zu können, sollten Sie daher,
soweit verfügbar, eine Bluetooth-Verbindung verwenden.
Ein kurzes Video mit einem Überblick über die Einrichtung finden Sie unter
www.logitech.com/support/harmony-keyboard.
Deutsch 17So funktioniert's
Harmony-App
• Universal-Fernbedienung auf Ihrem Smartphone
• Anpassung von Gesten und Favoriten für jedes Smartphone
• Verbindung mit dem Harmony Hub über WLAN
Harmony-Tastatur
• Integrierte Tasten zum Starten von Harmony-Aktionen,
Navigieren auf dem DVR, Regeln der Lautstärke
und Wiedergeben von Medienmaterial
• Integriertes Touchpad für die Navigation auf
dem Computer
• Verbindung mit dem Harmony Hub über RF zum Senden von Text-
und Harmony-Befehlen
Harmony Hub zum Synchronisieren
aller Geräte
18 DeutschBluetooth-fähige Geräte IP-fähige Streaming-Geräte
Der Hub kann mit bis zu 3 Bluetooth- Der Hub kann über WLAN mit einigen
fähigen Geräten wie AppleTV®, Mac®, PS3® Geräten wie Roku® verbunden werden,
und einigen PCs verbunden werden. die Navigation und Texteingabe über
dasselbe WLAN-Netzwerk ermöglichen.
Infrarot (IR)-fähige AV-Geräte
Der Hub sendet Standard-Infrarotsignale USB-fähige Geräte
aus, um Ihre Unterhaltungsgeräte Die mitgelieferten USB-Empfänger lassen
zu steuern, z. B. Fernseher, Kabel-/ sich an einen beliebigen USB-Anschluss
Satellitenempfänger, AV-Empfänger usw. eines Computers, einer Xbox 360® oder
IR-Signale vom Hub und von den Infrarot-Minisendern einer PS3* anschließen, um Texteingabe
werden an Wänden, in Schränken und auf anderen und Navigation zu ermöglichen.
Oberflächen reflektiert, bevor sie Ihre Geräte erreichen –
* Beachten Sie, dass bei der PS3 eine USB-Verbindung
eine direkte Sichtlinie ist im Allgemeinen nicht
für Texteingabe und Navigation sowie eine Bluetooth-
erforderlich.
Verbindung zum Ein- und Ausschalten erforderlich sind.
Deutsch 19Inbetriebnahme
Ausführlichere Anweisungen und Produktinformationen finden Sie unter
www.logitech.com/support/harmony-keyboard
SCHRITT 1
Positionieren Sie den Harmony Hub
Geräte in offenen Regalen* Geräte in einem geschlossenen Schrank*
Platzieren Sie den Hub in einem der Platzieren Sie den Hub im Schrank und
Regale an einer unbehinderten Stelle. den Infrarot-Minisender auf dem Schrank,
um den Fernseher zu steuern.
* IR-Signale vom Hub und von den Infrarot-Minisendern werden an Wänden, in Schränken und auf anderen Oberflächen
reflektiert, bevor sie Ihre Geräte erreichen – eine direkte Sichtlinie ist im Allgemeinen nicht erforderlich.
20 DeutschSCHRITT 2 SCHRITT 3
Schalten Sie den Harmony Hub ein Installieren Sie die Setup-App
Nach dem Anschließen dauert • Besuchen Sie den Apple App Store
das Einschalten des Hubs ca. 30 Sekunden. oder Google Play und installieren Sie
die Harmony-App.
• Starten Sie die App, wählen Sie
„Neue Fernbedienung einrichten“
und folgen Sie den Setup-Anweisungen.
Wenn Sie ein iPhone 4, iPad 1 oder iPad 2 bzw.
ein Android-Gerät ohne Bluetooth-Unterstützung haben,
navigieren Sie auf einem Computer zu myharmony.com,
um den Hub mit Ihrem WLAN-Netzwerk zu verbinden,
bevor Sie mit Schritt 3 der Einrichtung beginnen.
Deutsch 21Verbinden mit einem PC oder Mac
Bei Bluetooth-kompatiblen Computern
• Wählen Sie während der Einrichtung mit der Harmony-App für Ihren Computer
die Verbindungsmethode „Bluetooth“.
• Starten Sie auf Ihrem Computer das Bluetooth-Pairing, um den Harmony Hub
mit Ihrem Computer zu pairen.
Über einen freien USB-Anschluss am Computer
• Folgen Sie während der Einrichtung den Anweisungen auf dem Bildschirm.
• Schalten Sie Ihren Computer ein.
• Stecken Sie einen der beiden mitgelieferten USB-Empfänger ein, wenn Sie dazu
aufgefordert werden.
• Bestätigen Sie die Verbindung in der Harmony-App.
22 DeutschVerbinden mit anderen Geräten
AppleTV
• Schalten Sie Ihr AppleTV ein.
• Wählen Sie während der Einrichtung mit der Harmony-App für Ihr AppleTV
die Bluetooth-Verbindung.
• Starten Sie auf Ihrem AppleTV das Bluetooth-Pairing, um den Hub mit
Ihrem AppleTV zu pairen.
Xbox 360
• Schalten Sie Ihre Xbox ein.
• Stecken Sie einen der beiden mitgelieferten USB-Empfänger ein, wenn Sie dazu
aufgefordert werden.
• Wählen Sie während der Einrichtung für Ihre Xbox den angeschlossenen
USB-Empfänger.
• Bestätigen Sie die Verbindung in der Harmony-App.
Roku
• Vergewissern Sie sich, dass das Roku-Gerät eingeschaltet und mit
Ihrem Heimnetzwerk verbunden ist.
• Wählen Sie während der Einrichtung für Ihr Roku-Gerät die WLAN-Verbindung.
• Der Hub sucht in Ihrem Netzwerk nach dem Roku-Gerät und stellt automatisch
eine Verbindung her, wenn er es gefunden hat.
PlayStation 3
• Bei der PlayStation 3 sind eine Bluetooth-Verbindung zum Ein- und Ausschalten
sowie eine USB-Verbindung für Texteingabe und Navigation erforderlich.
• Schalten Sie Ihre PlayStation ein.
• Folgen Sie den Anweisungen zum Herstellen einer Bluetooth-Verbindung.
• Folgen Sie in der Harmony-App den Anweisungen zum Herstellen
einer Verbindung mit einem USB-Empfänger.
Deutsch 23Funktionen der Tasten
1 2 3
4
7
5
6
1. Erfüllt die Funktion eines linken Mausklicks.
2. Harmony-Aktionstasten ermöglichen den direkten Zugriff auf Aktionen wie „Fernsehen“,
„Musik hören“ und „Film wiedergeben“. Die Off-Taste schaltet alle in der aktuellen
Aktion verwendeten Geräte aus.
3. Der Ein-/Ausschalter dient zum Ein- bzw. Ausschalten der Tastatur.
4. Kabel-/Satellitenempfängerfunktionen ermöglichen den Zugriff auf Programm-
verzeichnisse, DVR-Aufzeichnungen usw.
5. Die Windows-Taste fungiert auch als Menütaste auf Geräten wie PS3 und Xbox
bzw. als Befehlstaste auf Mac-Computern.
6. In Kombination mit der Fn-Taste können die Farbentasten verwendet werden,
um durch die Menüs von PS3 und Xbox sowie einigen Kabel-/Satellitenempfängern
und DVRs zu navigieren.
7. In Kombination mit der Fn-Taste Funktion als Computertaste Bild auf/ab bzw.
Kanalauswahl am Empfänger.
24 DeutschHäufig gestellte Fragen
• Warum kann ich nicht meine älteren iOS- und Android-Geräte verwenden,
um WLAN für meinen Hub einzurichten?
Diese älteren Geräte unterstützen nicht Bluetooth LE. Dies ist jedoch für die Eingabe von
WLAN-Verbindungsdaten auf Ihrem Hub erforderlich. Genauer gesagt: Für iOS-Geräte
ist Bluetooth LE erforderlich und für Android-Geräte Bluetooth 3 oder 4.
• Warum erfordert die PlayStation zwei Verbindungen?
Bei der PlayStation ist eine Bluetooth-Verbindung zum Ein- und Ausschalten
erforderlich, während der USB-Empfänger für Texteingabe und Navigation genutzt wird.
• Lassen sich zusätzliche USB-Empfänger nutzen?
Die Tastatur und der Harmony Hub können mit maximal zwei USB-Empfängern
gepairt werden. Um möglichst viele Geräte steuern zu können, sollten Sie daher,
soweit verfügbar, eine Bluetooth-Verbindung verwenden.
• Kann ich den USB-Empfänger mit einem anderen Gerät verwenden?
Ja, aber vergessen Sie in diesem Fall nicht, Ihr Konto in der Harmony-App entsprechend
der geänderten Verwendung des USB-Empfängers zu aktualisieren, damit die Lösung
synchronisiert bleibt und einwandfrei funktioniert.
Deutsch 25Fehlerbehebung
• Tastatur funktioniert nicht
• Vergewissern Sie sich, dass der Harmony Hub eingeschaltet ist.
• Vergewissern Sie sich, dass der Schalter der Tastatur in der Stellung „On“ steht
und sich ausreichend geladene Batterien in der Tastatur befinden.
• USB-Empfänger wurde während der Einrichtung nicht erkannt
• Vergewissern Sie sich, dass das Gerät während des Einrichtungsvorgangs
eingeschaltet ist.
• Harmony Hub kann keine WLAN-Verbindung herstellen oder Harmony-App
erkennt Hub nicht
• Vergewissern Sie sich, dass sich der Hub in Reichweite Ihres Routers befindet.
• Vergewissern Sie sich, dass Ihr Hub und Ihr Telefon mit demselben WLAN-Netzwerk
verbunden sind.
• Starten Sie Ihren Hub neu, indem Sie die Stromversorgung unterbrechen und
wieder herstellen. Der Neustart dauert 30 Sekunden.
• Weitere Hilfe erhalten Sie auf www.logitech.com/support/harmony unter „Keyboards“.
26 DeutschSupport
Ausführlichere Informationen finden Sie unter www.logitech.com/
support/harmony-keyboard
• Kontaktaufnahme mit dem Kundendienst
Die verfügbaren Kundendienstoptionen finden Sie unter www.logitech.com/
support/options
• Antworten auf Fragen
Besuchen Sie unsere Knowledgebase unter http://www.logitech.com/
support/harmony-keyboard
• Hilfe bei der Online-Einrichtung
Viele Fenster und Seiten, die während der Online-Einrichtung angezeigt werden,
enthalten Links mit weiteren Informationen oder Hilfe, die Ihnen zusätzliche
Informationen und Hilfe zu zahlreichen Funktionen bieten.
• Harmony-Benutzerforen von Logitech
Besuchen Sie die Benutzerforen zur Harmony-Fernbedienung unter forums.logitech.com
Deutsch 27Contenu
1
5
2 3 6
1 2
4
1. Harmony Smart Keyboard 5. Mini-relais IR*
Permet la saisie de texte, la navigation Étend la couverture infrarouge
sur ordinateur et le contrôle des lorsqu’il est utilisé avec le hub Harmony
dispositifs multimédia 6. Rallonge USB*
2. Hub Harmony Permet de brancher le récepteur USB
Permet le contrôle des dispositifs via à des ports USB difficiles d’accès
infrarouge, Bluetooth ou récepteurs USB * Inclus dans le coffret, utilisation optionnelle en fonction
(inclus) de la configuration.
3. 2 récepteurs USB
Permettent la saisie de texte et
la navigation sur des dispositifs USB
compatibles (voir la section Connexion)
4. Adaptateur secteur
Alimente le hub Harmony
28 FrançaisNous vous remercions d'avoir acheté
le clavier Harmony.
Lisez ce guide en intégralité pour mieux comprendre comment configurer
et utiliser votre clavier Harmony.
1. Hub Harmony
2. Récepteur USB
1 2 3. Application smartphone
4. Harmony Smart Keyboard
3 4
Le hub Harmony est le centre de votre système Harmony: laissez-le toujours sous tension.
• Le hub reçoit les commandes du clavier et de l'application pour smartphone
• Le hub envoie des commandes à vos dispositifs AV sous forme de signaux Bluetooth®
et infrarouges, ainsi que via le récepteur USB
• Le clavier et le hub Harmony peuvent se coupler à un maximum de deux récepteurs USB
en même temps. Pour contrôler un maximum de dispositifs, utilisez le couplage Bluetooth
dès que possible.
Rendez-vous sur www.logitech.com/support/harmony-keyboard pour regarder
une présentation vidéo du processus de configuration.
Français 29Fonctionnement
Application Harmony
• Une télécommande universelle sur votre smartphone
• Personnalisation des gestes et des favoris pour
chaque smartphone
• Connexion au hub Harmony via Wi-Fi
Clavier Harmony
• Des touches intégrées pour lancer vos activités Harmony,
naviguer dans l'enregistreur numérique,
contrôler le volume et lire du contenu multimédia
• Pavé tactile intégré pour naviguer sur l'ordinateur
• Connexion au hub Harmony via RF pour envoyer du texte
et des commandes Harmony
Hub Harmony permettant de synchroniser
tous vos dispositifs
30 FrançaisDispositifs compatibles Bluetooth Dispositifs de diffusion en continu
Le hub peut se connecter à un maximum compatibles IP
de 3 dispositifs compatibles Bluetooth Le hub peut se connecter via Wi-Fi
tels que l'AppleTV®, des ordinateurs Mac®, à certains dispositifs tels que Roku®
une PS3® et certains PC. pour permettre la navigation et la saisie
de texte via le même réseau Wi-Fi.
Dispositifs AV compatibles infrarouge (IR)
Le hub émet des signaux infrarouges Dispositifs compatibles USB
standard pour contrôler vos dispositifs Les récepteurs USB intégrés se branchent
multimédia, tels que votre TV, sur tout port USB disponible sur
votre récepteur câble ou satellite, un ordinateur, une Xbox 360® ou une PS3*
votre récepteur AV, etc. et permettent la saisie et la navigation.
Les signaux infrarouges du hub et des mini-relais IR *Remarque: la PS3 nécessite une connexion USB pour
réfléchissent sur les murs, les intérieurs d'armoires la saisie et la navigation et une connexion Bluetooth
et d'autres surfaces avant d'atteindre vos dispositifs: pour la mise sous et hors tension.
il n'est en général pas nécessaire qu'ils soient à portée
de vue.
Français 31Pour commencer
Pour obtenir des instructions plus détaillées et des informations produit,
rendez-vous sur www.logitech.com/support/harmony-keyboard
ÉTAPE 1
Emplacement du hub Harmony
Dispositifs se trouvant dans Dispositifs se trouvant dans
un meuble ouvert* un meuble fermé*
Placez le hub sur une étagère dans Placez le hub dans le meuble
un endroit non encombré. et le mini-relais IR sur le meuble
pour contrôler votre TV.
*Les signaux infrarouges du hub et des mini-relais IR réfléchissent sur les murs, les intérieurs d'armoires et d'autres
surfaces avant d'atteindre vos dispositifs: il n'est en général pas nécessaire qu'ils soient à portée de vue.
32 FrançaisÉTAPE 2 ÉTAPE 3
Mise sous tension Installation de l'application
de votre hub Harmony de configuration
Une fois branché, le hub nécessite environ • Rendez-vous sur l'App Store d'Apple
30 secondes pour se mettre sous tension. ou dans la boutique Google Play pour
installer l'application Harmony.
• Lancez l'application, sélectionnez
le bouton Configurer une nouvelle
télécommande et suivez les instructions
de configuration.
Si vous possédez un iPhone 4, un iPad 1 ou un iPad 2
ou un dispositif Android qui ne prend pas en charge
le Bluetooth, rendez-vous sur myharmony.com depuis
un ordinateur pour connecter le hub à votre réseau Wi-Fi
avant de procéder à l'étape 3 de la configuration.
Français 33Connexion à un PC ou à un Mac
Si votre ordinateur est compatible Bluetooth
• Sélectionnez "Bluetooth" comme mode de connexion pour votre ordinateur
lors de la configuration à l'aide de l'application Harmony.
• Démarrez le couplage Bluetooth sur votre ordinateur pour coupler le hub Harmony
à votre ordinateur.
Si votre ordinateur dispose d'un port USB libre
• Suivez les instructions à l'écran pendant la configuration.
• Mettez votre ordinateur sous tension.
• Branchez l'un des deux récepteurs USB inclus lorsque vous y êtes invité.
• Confirmez la connexion sur l'application Harmony.
34 FrançaisConnexion à d'autres dispositifs
AppleTV
• Mettez votre AppleTV sous tension
• Sélectionnez "Connexion Bluetooth" pour votre AppleTV lors de la configuration.
• Démarrez le couplage Bluetooth sur votre AppleTV pour coupler le hub Harmony
à votre AppleTV.
Xbox 360
• Mettez votre Xbox sous tension.
• Branchez l'un des deux récepteurs USB inclus lorsque vous y êtes invité.
• Sélectionnez le récepteur USB connecté pour votre Xbox lors de la configuration.
• Confirmez la connexion sur l'application Harmony.
Roku
• Assurez-vous que le dispositif Roku est sous tension et connecté à votre réseau local.
• Sélectionnez "Connexion Wi-Fi" pour votre dispositif Roku lors de la configuration.
• Le hub va rechercher votre dispositif Roku sur votre réseau et se connecter
automatiquement à celui-ci lorsqu'il l'aura trouvé.
PlayStation 3
• La PlayStation 3 nécessite une connexion Bluetooth pour la mise sous
et hors tension et une connexion USB pour la saisie de texte et la navigation.
• Mettez votre PlayStation sous tension.
• Suivez les instructions pour vous connecter via Bluetooth.
• Suivez les instructions de connexion du récepteur USB sur l'application Harmony.
Français 35Action des touches
1 2 3
4
7
5
6
1. Fonctionne comme un clic gauche de la souris.
2. Les touches d'activité Harmony offrent un accès direct aux activités Regarder la TV,
Écouter de la musique et Regarder un film. La touche Off met hors tension tous
les dispositifs utilisés dans l'activité en cours.
3. Le commutateur Marche/Arrêt active ou désactive le clavier.
4. Fonction du décodeur câble ou satellite utilisé pour accéder aux guides
des programmes, aux enregistrements de l'enregistreur numérique, etc.
5. La touche Windows sert également de touche "Menu" sur des dispositifs comme la PS3
et la Xbox et de touche Commande sur les ordinateurs Mac.
6. Utilisées en même temps que la touche Fn, les touches de couleur permettent
de naviguer dans les menus de la PS3, de la Xbox et de certains décodeurs câble
ou satellite et enregistreurs numériques.
7. Fonction page précédente/page suivante sur ordinateur ou touche Chaîne précédente/
chaîne suivante d'un décodeur lors d'une utilisation simultanée avec la touche Fn.
36 FrançaisQuestions fréquentes
• Pourquoi ne puis-je pas utiliser mes anciens dispositifs iOS et Android pour configurer
le Wi-Fi pour mon hub?
Ces anciens dispositifs ne prennent pas en charge le Bluetooth LE, nécessaire pour
saisir les informations de connexion Wi-Fi sur votre hub. Il est nécessaire de disposer du
Bluetooth LE pour les dispositifs iOS et du Bluetooth 3 ou 4 pour les dispositifs Android.
• Pourquoi la PlayStation nécessite-t-elle deux connexions?
La PlayStation 3 nécessite une connexion Bluetooth pour la mise sous et hors tension
alors que le récepteur USB sert à la saisie de texte et à la navigation.
• Est-il possible d’obtenir des récepteurs USB supplémentaires?
Le clavier et le hub Harmony peuvent se coupler à un maximum de deux récepteurs USB.
Pour contrôler un maximum de dispositifs, utilisez le couplage Bluetooth dès que possible.
• Puis-je connecter le récepteur USB à un autre dispositif?
Oui, mais si vous connectez le récepteur USB à un autre dispositif, n'oubliez pas de
retourner dans l'application Harmony pour enregistrer ce changement sur votre compte
afin de maintenir la synchronisation et le fonctionnement de votre solution.
Français 37Dépannage
• Mon clavier ne fonctionne pas.
• Vérifiez que le hub Harmony est en permanence sous tension.
• Vérifiez que le commutateur d’alimentation du clavier est sur On (Marche)
et que les piles sont neuves.
• Le récepteur USB n’a pas été détecté pendant la configuration.
• Vérifiez que le dispositif que vous installez est bien sous tension.
• Le hub Harmony ne se connecte pas au Wi-Fi ou l’application Harmony
ne détecte pas le hub.
• Assurez-vous que le hub se trouve dans le rayon de communication de votre routeur.
• Assurez-vous que votre téléphone et votre hub sont connectés au même réseau Wi-Fi.
• Redémarrez votre hub en déconnectant et reconnectant son alimentation.
Le redémarrage prend 30 secondes.
• Rendez-vous sur www.logitech.com/support/harmony (Claviers) pour obtenir
de l’aide.
38 FrançaisObtenir de l'aide
Pour obtenir des informations plus détaillées, rendez-vous sur www.logitech.com/
support/harmony-keyboard
• Contacter le service clientèle
Pour voir les options d'assistance disponibles, rendez-vous sur www.logitech.com/
support/options
• Rechercher des réponses à vos questions
Retrouvez notre base de connaissance sur http://www.logitech.com/support/
harmony-keyboard
• Obtenir de l'aide pour la configuration en ligne
Au cours de la configuration en ligne, plusieurs écrans et pages contiennent des liens
En savoir plus ou des liens d'aide prévus pour vous apporter des informations
complémentaires ou une assistance concernant différentes fonctionnalités.
• Forums utilisateurs de Logitech pour la télécommande Harmony
Rendez-vous sur les forums utilisateurs pour la télécommande Harmony,
à l'adresse forums.logitech.com
Français 39Pakketinhoud
1
5
2 3 6
1 2
4
1. Harmony Smart Keyboard 5. IR-miniblaster*
Geschikt voor tekstinvoer, Vergroot IR-bereik wanneer deze samen
navigatie op computers en bediening met de Harmony Hub wordt gebruikt
van thuisentertainmentapparaten. 6. USB-extender*
2. Harmony Hub Helpt de USB-ontvanger aan te
Bedient apparaten via IR, Bluetooth of sluiten op moeilijke bereikbare USB-
meegeleverde USB-ontvangers aansluitingen
3. 2 USB-ontvangers * Inbegrepen in pakket, gebruik optioneel afhankelijk
van installatie.
Geschikt voor tekstinvoer en navigatie
op compatibele USB-apparaten
(zie de sectie Verbinding)
4. Stroomadapter
Voorziet de Harmony Hub van stroom
40 NederlandsDank u voor uw aankoop van het Harmony Keyboard.
Zorg dat u deze handleiding uitgebreid doorneemt om uw Harmony Keyboard goed
te kunnen installeren en gebruiken.
1. Harmony Hub
2. USB-ontvanger
1 2 3. Smartphone-app
4. Harmony Smart Keyboard
3 4
De Harmony Hub vormt het middelpunt van uw Harmony-systeem.Laat uw systeem
altijd aanstaan!
• De hub ontvangt opdrachten van de toetsenbord- en smartphone-app
• De hub stuurt opdrachten naar uw AV-apparaten door middel van Bluetooth®-
en infraroodsignalen, evenals via de USB-ontvanger
• Het toetsenbord en de Harmony Hub kunnen met twee USB-ontvangers tegelijk
worden gekoppeld. Gebruik waar mogelijk Bluetooth-koppeling om het aantal
apparaten dat u kunt bedienen te maximaliseren.
Ga naar www.logitech.com/support/harmony-keyboard voor een snel video-overzicht
van het set-upproces.
Nederlands 41Zo werkt het
Harmony-app
• Universele afstandsbediening op uw smartphone
• Aanpassing van bewegingen en favorieten voor elke
smartphone
• Verbinding met Harmony Hub via wifi
Harmony Keyboard
• Geïntegreerde knoppen om Harmony-activiteiten
te starten, door DVR te navigeren, volume te regelen
en media af te spelen
• Geïntegreerde touchpad voor computernavigatie
• Verbinding via de Harmony Hub via RF om tekst- en Harmony-opdrachten
te versturen
Harmony Hub moet alle apparaten
synchroniseren
42 NederlandsBluetooth-apparaten Streaming-apparaten met IP-functie
De hub kan met 3 Bluetooth-apparaten De hub kan via wifi verbinding maken
verbinding maken, zoals AppleTV®, Macs®, met bepaalde apparaten zoals Roku®;
PS3® en enkele pc's. hiermee wordt navigatie en tekstinvoer
via hetzelfde wifinetwerk mogelijk.
Infrarood AV-apparaten
De hub zendt standaard infraroodsignalen USB-apparaten
uit om uw entertainmentapparaten De meegeleverde USB-ontvangers kunnen
te bedienen, zoals tv, kabel-/ worden aangesloten op een USB-poort op
satellietontvanger en AV-ontvanger. computers, Xbox 360®- en PS3*-apparaten
IR-signalen van de hub en IR-miniblasters weerkaatsen voor tekstinvoer en navigatie.
op muren, de binnenkant van kasten en andere *Voor PS3 is een USB-verbinding vereist voor typen
oppervlakken voordat ze uw apparaten bereiken. en navigatie, en een Bluetooth-verbinding om
Over het algemeen is een directe gezichtslijn niet vereist. het apparaat aan en uit te zetten.
Nederlands 43Aan de slag
Ga naar www.logitech.com/support/harmony-keyboard voor gedetailleerde instructies
en productinformatie.
STAP 1
De Harmony Hub plaatsen
Apparaten op open planken* Apparaten in gesloten kast*
Zet de hub op een onbelemmerde plaats Zet de hub in de kast en de IR-mini-
op een van de planken. blaster erboven om uw tv te bedienen.
*IR-signalen van de hub en IR-miniblasters weerkaatsen op muren, de binnenkant van kasten en andere oppervlakken
voordat ze uw apparaten bereiken. Over het algemeen is een directe gezichtslijn niet vereist.
44 NederlandsSTAP 2 STAP 3
Uw Harmony Hub aanzetten De set-upapp installeren
Nadat de hub is aangesloten, • Ga naar de Apple App Store of Google
duurt het ongeveer 30 seconden om Play en installeer de Harmony-app.
deze in te schakelen. • Start de app, selecteer de knop Nieuwe
afstandsbediening installeren en volg
de set-upinstructies.
Als u een iPhone 4, iPad 1 of iPad 2 heeft, of een Android-
apparaat dat geen Bluetooth-ondersteuning heeft,
gaat u naar myharmony.com op een computer om de hub
met uw wifinetwerk te verbinden voordat u naar stap 3
van de set-up gaat.
Nederlands 45Verbinding maken met een pc of Mac
Uw computer is Bluetooth-compatibel
• Selecteer 'Bluetooth' voor de verbindingsmethode voor uw computer tijdens
set-up via de Harmony-app.
• Start het Bluetooth-koppelingsproces op uw computer om de Harmony Hub
met uw computer te koppelen.
Uw computer heeft een beschikbare USB-poort
• Volg de instructies op het scherm tijdens de set-up.
• Zet uw computer aan.
• Sluit een van de twee meegeleverde USB-ontvangers aan wanneer u daarom
gevraagd wordt.
• Bevestig de verbinding in de Harmony-app.
46 NederlandsVerbinding maken met andere apparaten
AppleTV
• Uw AppleTV aanzetten
• Selecteer 'Bluetooth-verbinding' voor uw AppleTV tijdens set-up.
• Start het Bluetooth-koppelingsproces op uw AppleTV om de Harmony Hub
met uw AppleTV te koppelen.
Xbox 360
• Zet uw Xbox aan.
• Sluit een van de twee meegeleverde USB-ontvangers aan wanneer u daarom
gevraagd wordt.
• Selecteer de aangesloten USB-ontvanger voor uw Xbox tijdens set-up.
• Bevestig de verbinding in de Harmony-app.
Roku
• Zorg dat Roku is ingeschakeld en is verbonden met uw thuisnetwerk.
• Selecteer 'Wifiverbinding' voor uw Roku tijdens set-up.
• De hub scant uw netwerk op Roku en maakt automatisch verbinding wanneer
Roku is gevonden.
PlayStation3
• Voor PlayStation 3 is een Bluetooth-verbinding vereist om het apparaat aan
en uit te zetten, en een USB-verbinding voor tekstinvoer en navigatie.
• Zet uw PlayStation aan.
• Volg de instructies om verbinding te maken via Bluetooth.
• Volg de instructies voor verbinding van de USB-ontvanger in de Harmony-app.
Nederlands 47Functies van de knoppen
1 2 3
4
7
5
6
1. Functioneert als linkermuisklik.
2. Harmony-activiteitsknoppen bieden snelle toegang tot de activiteiten Tv kijken,
Naar muziek luisteren en Film kijken. Met de knop Off worden alle apparaten in
de huidige activiteit uitgezet.
3. Met de aan-uitknop zet u het toetsenbord aan en uit.
4. Functies van kabel-/satellietontvanger die worden gebruikt voor toegang
tot programmalijsten, DVR-opnames enz.
5. De Windows-toets fungeert ook als Menu-knop op apparaten zoals PS3 en Xbox,
en als Command-toets op Mac-computers.
6. In combinatie met de Fn-toets kunnen de kleurentoetsen worden gebruikt om door
menu's van PS3, Xbox en sommige kabel-/satellietontvangers en DVR's te navigeren.
7. Page Up/Down op computer of Kanaal omhoog/omlaag op settopbox wanneer gebruikt
in combinatie met Fn-toets.
48 NederlandsVeelgestelde vragen
• Waarom kan ik mijn oudere iOS- en Android-apparaten niet gebruiken om wifi
voor mijn hub in te stellen?
Deze oudere apparaten bieden geen ondersteuning voor Bluetooth LE, dat is vereist
om wifi-verbindingsgegevens op uw hub in te voeren. In het bijzonder is Bluetooth LE
voor iOS en Bluetooth 3 of 4 voor Android-apparaten vereist.
• Waarom zijn voor PlayStation twee verbindingen vereist?
Voor PlayStation is een Bluetooth-verbinding vereist om het apparaat aan en uit
te zetten, en de USB-ontvanger voor tekstinvoer en navigatie.
• Zijn er extra USB-ontvangers beschikbaar?
Het toetsenbord en de Harmony Hub kunnen met maximaal twee USB-ontvangers
worden gekoppeld. Gebruik waar mogelijk Bluetooth-koppeling om het aantal
apparaten dat u kunt bedienen te maximaliseren.
• Kan ik de USB-ontvanger naar een ander apparaat verplaatsen?
Ja, maar vergeet dan niet om naar de Harmony-app terug te keren om uw account
met deze wijziging bij te werken, zodat het systeem synchroon blijft lopen.
Nederlands 49Probleemoplossing
• Mijn toetsenbord werkt niet!
• Zorg dat de Harmony Hub altijd aan staat.
• Controleer of de aan-uitknop op het toetsenbord in de Aan-positie staat en zorg
dat er nieuwe batterijen in het toetsenbord zijn geplaatst.
• De USB-ontvanger wordt niet gedetecteerd tijdens de installatie.
• Zorg dat het apparaat dat u instelt van stroom wordt voorzien.
• Harmony Hub kan geen verbinding maken met wifi, of Harmony App kan de hub
niet detecteren.
• Controleer of uw hub zich binnen het bereik van uw router bevindt.
• Zorg dat uw telefoon en hub zijn verbonden met hetzelfde wifi-netwerk.
• Start uw hub opnieuw door de stroomtoevoer te ontkoppelen en opnieuw aan
te sluiten. Het duurt 30 seconden voordat de hub is ingeschakeld.
• Ga naar www.logitech.com/support/harmony voor extra hulp.
50 NederlandsSupport verkrijgen
Ga naar www.logitech.com/support/harmony-keyboard voor meer informatie.
• Contact opnemen met de klantenondersteuning
U kunt de beschikbare supportopties bekijken op www.logitech.com/support/options
• Antwoorden op vragen vinden
Bezoek onze kennisbank op http://www.logitech.com/support/harmony-keyboard
• Hulp verkrijgen bij de onlineset-up
Tijdens de onlineset-up verschijnen veel schermen en pagina's met de koppeling
Meer informatie of Help die bedoeld zijn om u extra informatie of hulp te bieden
voor verschillende functies.
• Gebruikersforums voor de Logitech Harmony-afstandsbediening
Ga naar de gebruikersforums voor de Harmony-afstandsbediening
op forums.logitech.com
Nederlands 51www.logitech.com ©2014 Logitech, Logitech, the Logitech logo and other Logitech marks are owned by Logitech and may be registered. Apple Store is a service mark of Apple Inc. Google Play is a trademark of Google Inc. The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG Inc. and any use of such marks by Logitech is under license. Wi-Fi is a registered trademark of the Wi-Fi Alliance. All other trademarks are the property of their respective owners. Logitech assumes no responsibility for any errors that may appear in this manual. Information contained here is subject to change without notice. 620-005823.004
You can also read
