Ultimate
Optical Zoom
Security Camera
EN
INSTRUCTION MANUAL
ES MANUAL DE INSTRUCCIONES
FR MANUEL D’UTILISATION
MVFBCAM150514T
About the Camera
Congratulations on your purchase of this PRO-CAM from Swann! You’ve chosen well: we think this is
one of the finest vari-focal CCTV video cameras available. The adjustable lens and on-screen menu
system make the PRO-CAM ideal for monitoring any kind of space in almost any lighting conditions...
even no light at all, as it can see up to 40m/130ft in complete darkness!
ENGLISH
Our two cents: you’ve spent the money on a great camera. It’s worth spending a bit of time making
sure it’s set up right. This manual will take you through what you need to do to get the camera
delivering high quality images, and will let you know a little about how you can tweak it further.
The Process: An Overview
1. Choose a spot for your camera. This will be influenced by what you need to monitor, the places
nearby which could support a camera, the lighting conditions of the environment and so on.
2. Connect the camera to a monitor. We suggest connecting it directly to a monitor during setup,
and to your DVR (or other recording device) afterwards. Having a monitor on hand in the same
location as the camera is a real time saver during setup.
3. Set the zoom. This will set the viewing angle of the lens, which determines how much the camera
can see (page 3).
4. Set the focus. This will allow you to choose which parts of what the camera can see is in focus.
In actuality, you’ll probably go back and forth between steps 3 and 4 until you’re happy with the
image (page 3).
5. Connect the camera to your DVR (or other recording/monitoring device) - see page 4.
Choosing a Location
The PRO-CAM is very flexible, and can be installed practically anywhere. Some of the things you’ll
have to consider when choosing a location are:
• What you want to monitor, and where you’ll get the best view of it.
• How you’re going to connect the camera to your monitoring system.
• How to keep the camera out of harm’s way. Up high in protected corners is a good option.
Rules is Rules
Regardless of all the tweaking of the lens and image processing you do, there are a few immutable
things that are true for all cameras, CCTV or otherwise.
• The closer the camera is to what you want to see, the more detail you’re going to get. You can
make some alteration by tweaking the zoom, but there’s no substitute for proximity.
• Areas with varied lighting conditions are hard to view completely, with any camera. If the bright
bits are exposed correctly, then the shadows will “black out”. If the shadowy areas are exposed
correctly, then the bright bits will overexpose and “white out”. Aiming the camera at an evenly lit
area will always give the best results.
Adjusting Focus and Zoom
• To access the zoom and focus, remove the two protective caps from the rear of the camera by
unscrewing counter-clockwise.
• Use a flat-blade screwdriver to turn the exposed control rod. The zoom is located on the top left,
and focus on the lower right.
• Be sure to securely replace the protective caps after adjusting the zoom and focus, otherwise
the camera will no longer be weather-proof.
2
Adjusting the Lens
The zoom and focus controls are located on the
rear of the camera.
ZOOM: The left hand dial controls the level of
zoom. You can vary the viewing angle between
ENGLISH
23° and 81°. This is an approximately 4x
(2.8mm-12mm) optical zoom, which operates
in a similar manner to the zoom on your digital
camera. Basically, zooming in makes everything
23° appear to be larger, at the expense of the
viewing area.
Check out the diagram to the left for a visual
81° representation of the zooming process.
The smaller viewing angle (marked 23°)
represents the camera’s view when “zoomed
in”, and the larger angle (81°) represents the
camera’s view when “zoomed out”.
You can set the zoom to either of these
extremities, or anywhere in between.
When you change the zoom, you’ll also
have to change the focus. Why? Lenses are
complicated, and all the bits are joined together.
Changing the zoom will also change the focus.
FOCUS: The right hand dial controls the focus.
Adjusting the focus control is kind of like trying
on a different pair of glasses - it can make sharp
things look blurry and blurry things look sharp.
It’s not quite magic, but it’s pretty close.
Basically, once you’ve set the zoom, twist the
focus knob until what you want to see doesn’t
look blurry anymore. If you can’t turn the knob A C
any more one way, go back the other.
You can only have so much in focus at once -
photographers refer to the size of the area in
focus as the “depth of field”.
The diagram to the right shows a couple of
different focusing options. The shaded areas
represent the depth of field. As you can see,
there is no hard edge, some things are “more” B D
in focus than others.
Note that this is for illustrative purposes only - there are many factors which contribute to depth of
field which vary from location to location.
A: The lens is at its widest, and focused on an C: The lens at its tightest, focused on an area
area relatively close to the camera. The depth of close to the camera. As you can see, the more
field is quite large. the lens is zoomed, the smaller the depth of
B: The lens at its widest with focus set to field becomes.
“infinity”. Anything in the shaded section will D: The lens at its tightest with focus further from
be in focus, and this focus extends to infinity the camera. At this distance, the actual depth
(that is, things in the far distance will also be in of field is much larger, but it doesn’t extend to
focus). However, things in the distance might be infinity like it does when the lens is wide.
too small to see the detail you require.
3
Connection Guide
ENGLISH
2
3
1
4
6
5
1. Connect the camera’s DC and BNC cables to the extension cable, twist the BNC
connector to lock it together securely.
2. (Optional) If you intend to use the OSD controller, connect the camera’s green RS485
plug to the extension cable. You may first need to attach the RS485 plug to the wires
on the cables as shown in the diagram above.
3. Connect the the other end of the BNC extension cable to an unused channel on the
back of your DVR and twist the connector to lock it on securely.
4. Connect the extension cable’s DC socket to one end of the power splitter cable.
5. (Optional) To use the OSD controller, plug the extension cable’s RS485 plug (note red
connector to A/+ and black connector to B/- on the controller socket) and the other end
of the power splitter to the OSD controller’s RS485 port and DC in power jack.
6. Connect the power splitter cable to the power adapter, and plug the power adapter into
a wall outlet.
Note: Once the camera is set up and working well it is a good idea to wrap some electrical
tape around the connections between the camera cable and the BNC extension cable
to keep moisture out and preserve the electrical integrity of the connection.
4
Mounting
There are three ways that you can mount
the PRO-CAM: to a wall (1, recommended)
or to a horizontal surface, either above
(2) or suspended (3, requires additional
ENGLISH
hardware).
Option 1 To mount the camera, use the supplied
mounting hardware (screws). If you’re
mounting onto a wooden surface, you
can drive the screws directly into the
wood. You may need to drill guide holes
first, particularly if mounting the camera
onto hardwood. If mounting on masonry
or similar surface, use the included wall
plugs.
Option 2
We recommend mounting the camera
onto a wall or other vertical surface -
this is what the stand has been designed
for. See diagram 1.
You can also mount the camera above
a flat surface (2). This is useful if, for
example, you wanted to mount the
camera on a roof overlooking a yard.
If necessary, you can mount the camera
onto a ceiling or other horizontal surface
(3) by using a mounting block or bracket
Option 3 (represented on the diagram to the left by
the grey box). We don’t recommend doing
this as it’s the most difficult mounting
option and will require additional
You can change the angle of the stand hardware and skill to execute. Be sure
by loosening the screw on the hinge, to use a bracket or block with sufficient
shown here. Tighten it once the camera strength. Mounting in this way will make
is in the desired position. it more difficult to access the zoom and
focus controls.
5
Troubleshooting
Problem: At night, all I see is white.
Solution: The camera is most likely looking through a window. At night, the infrared light
the camera uses to see in the dark can ‘bounce back’ off a reflective surface (such as
ENGLISH
glass, water, spider webs, some ceramics and so on) and effectively blind the camera.
If you want to see outside, mount the camera outside - we made it weatherproof for a
reason!
Problem: I see only a blank screen where my image should be.
Solution: Check the wiring to the camera, and ensure the camera is being supplied
power from the included power adapter. Try using a different video lead, or connecting
the camera to a different television or monitor. Be sure there are no devices interrupting
your signal, such as a DVR or VCR that isn’t outputting the signal correctly.
Problem: I can’t see anything at night.
Solution: The maximum range of the night vision is just that, the maximum range. If
there’s nothing in this range, you won’t see anything. Also, some dark objects (like the
proverbial black cat) may not reflect enough light to be seen except as a silhouette if
the background is brighter. Some objects which can easily be seen in visible light don’t
reflect much infrared light.
Problem: Everything looks blurry/soft.
Solution: You probably need to adjust the focus (the knob on the right). This is simply a
matter of removing the right protective cap on the rear of the camera, and turning the
control knob one way until you find the best focus point or it won’t turn any more. Then,
turn it back the other way. If there is no “sweet spot” then this indicates one of two things.
Note: You might be trying to focus on something outside the “depth of field” - objects
need to be at least a certain distance from the camera for you to be able to focus on
them. Typically, this will be only a few feet (about 1m) but this distance can increase
dramatically if the lens is zoomed in, or in low light conditions. Be sure to replace the
protective cap once you’ve set the focus!

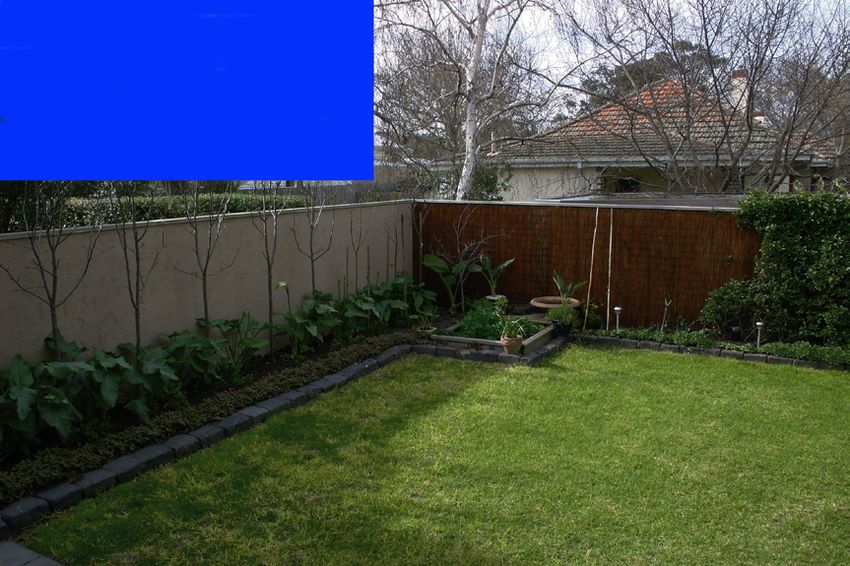

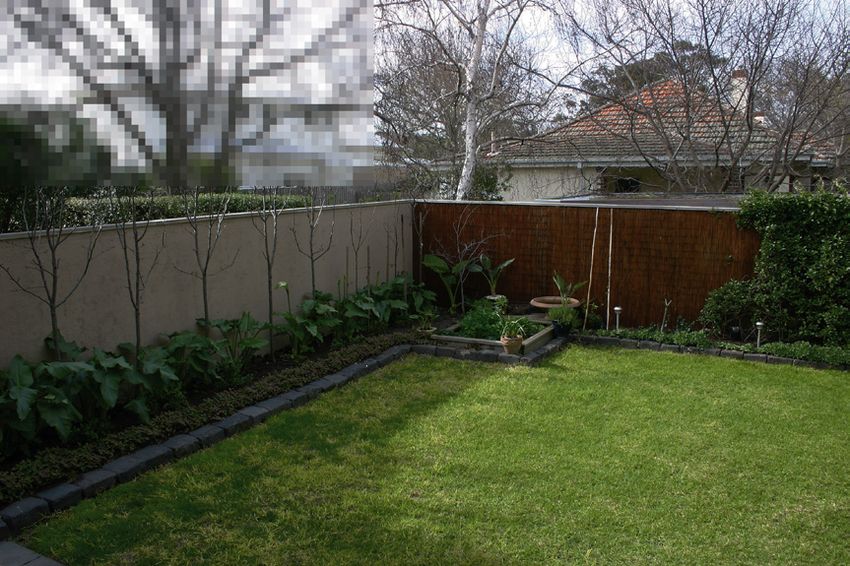

Advanced Feature: On Screen Display (OSD)
The OSD is an optional use, advanced feature that allows you to change settings for:
Wide Dynamic Range (reduces the difference between light and dark areas of a scene)
3D Noise Reduction (reduces digital image “noise” in low light images)
Back Light Compensation (adjusts the image if strong light source is in the scene
background)
Auto White Balance (another way of adjusting the image to compensate for different lighting
and colour conditions in a camera scene)
Numerous other image tuning and camera setting options.
The camera will work perfectly well if you never attach the OSD controller - it will regulate
all its settings automatically and will suit most applications.
The OSD controls are many and varied so if you would like to make some changes or have a
particular need for your camera that requires some fine tuning, simply read the OSD guide
included in your pack or you can download the guide to the OSD from our website:
www.swann.com/osdpro
6
Helpdesk / Technical Support Details
Swann Technical Support
All Countries E-mail: tech@swann.com
Telephone Helpdesk
ENGLISH
USA toll free AUSTRALIA toll free UK
1-800-627-2799 1300 138 324 0203 027 0979
USA Exchange & Repairs NEW ZEALAND toll free
1-800-627-2799 (Option 1) 0800 479 266
(M-F, 9am-5pm US PT)
Limited Warranty Terms & Conditions
Swann Communications warrants this product against defects in workmanship and material for a
period of one (1) year from it’s original purchase date. You must present your receipt as proof of date
of purchase for warranty validation. Any unit which proves defective during the stated period will
be repaired without charge for parts or labour or replaced at the sole discretion of Swann. The end
user is responsible for all freight charges incurred to send the product to Swann’s repair centres.
The end user is responsible for all shipping costs incurred when shipping from and to any country
other than the country of origin.
The warranty does not cover any incidental, accidental or consequential damages arising from
the use of or the inability to use this product. Any costs associated with the fitting or removal of
this product by a tradesman or other person or any other costs associated with its use are the
responsibility of the end user. This warranty applies to the original purchaser of the product only
and is not transferable to any third party. Unauthorized end user or third party modifications to any
component or evidence of misuse or abuse of the device will render all warranties void.
By law some countries do not allow limitations on certain exclusions in this warranty. Where
applicable by local laws, regulations and legal rights will take precedence.
For Australia: Our goods come with guarantees which cannot be excluded under Australian
Consumer Law. You are entitled to a replacement or refund for a major failure and for compensation
for any other reasonably foreseeable loss or damage. You are also entitled to have the goods
repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to
major failure.
FCC Verification
This equipment has been tested and found to comply with the limits for Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or more
of the following measures:
Reorient or relocate the receiving antenna
Increase the separation between the equipment and the receiver
• Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected
• Consult the dealer or an experienced radio/TV technician for help
WARNING: Modifications not approved by the party responsible for compliance could void user’s
authority to operate the equipment.
7
Acerca de la cámara
¡Felicitaciones por su compra de esta PRO-CAM de Swann! Ha elegido bien: creemos que es una
de las mejores cámaras de video de CCTV varifocales disponibles. La lente ajustable y el sistema
de menú en pantalla hacen que la cámara PRO-CAM sea ideal para supervisar cualquier tipo de
espacio en casi cualquier condición de iluminación... incluso sin nada de luz, ¡ya que puede ver
hasta 40 m / 130 pies en la oscuridad total!
El montaje, conexión y configuración de su cámara PRO-CAM puede ser un proceso engorroso.
No es una cámara lista para usar, aunque la mayoría de los ajustes avanzados pueden dejarse en
automático, si eso le conviene.
Nuestra reflexión: usted ha invertido dinero en una excelente cámara. Vale la pena pasar un par
de horas asegurándose de instalarla correctamente. Este manual lo guiará por todos los pasos
necesarios para que su cámara produzca imágenes de alta calidad, y le permitirá saber algunas
cosas para poder aprovecharla un poco más.
El proceso: panorama general
1. Seleccione un lugar para su cámara. Esto dependerá de qué necesita supervisar, los lugares
cercanos que pueden soportar una cámara, las condiciones de iluminación del entorno, etc.
2. Conecte la cámara al monitor. Sugerimos conectarla directamente a un monitor durante la
instalación y luego a su grabadora de DVD (u otro dispositivo de grabación). Tener un monitor
a mano en la misma ubicación que la cámara realmente ahorra tiempo durante la instalación.
3. Configure el zoom. Esto ajustará el ángulo de visión de la lente, que determina cuánto puede
ver la cámara (página 9).
4. Configure el foco. Esto le permitirá seleccionar qué partes de lo que ve la cámara se enfocan.
En realidad, probablemente deba repetir los pasos 3 y 4 hasta estar satisfecho con la imagen
ESPAÑOL
(página 9).
5. Conecte la cámara a su grabadora de DVD (u otro dispositivo de grabación/supervisión). Ver
página 10.
Selección de la ubicación
La cámara PRO-CAM es muy flexible y puede instalarse prácticamente en cualquier parte. Algunas
de las cosas que deberá considerar al seleccionar una ubicación son:
• Qué desea supervisar y dónde obtendrá la mejor vista de ello.
• Cómo conectará la cámara a su sistema de supervisión.
• Cómo proteger la cámara de daños. Un lugar elevado en un rincón protegido es una buena
opción.
Las reglas son las reglas
Independientemente de todos los ajustes de la lente y el procesamiento que pueda realizar con las
imágenes, hay algunas cosas invariables que son verdaderas para todas las cámaras, ya sean de
CCTV o de otro tipo.
• Cuanto más cerca está la cámara del objeto que desea ver, más detalle obtendrá. Puede
realizar alguna alteración ajustando el zoom, pero no hay nada que supere la proximidad del
objeto.
• Las áreas con condiciones variadas de iluminación son difíciles de ver en su totalidad,
con cualquier cámara. Si los puntos luminosos se exponen correctamente, las sombras
“desaparecerán”. Si las áreas de sombras se exponen correctamente, las partes luminosas
quedarán expuestas y se “resaltarán”. Apuntar la cámara a una zona con iluminación uniforme
siempre proporcionará los mejores resultados.
8
Ajuste de la lente
Los controles de zoom y foco se ubican en la parte
posterior de la cámara.
ZOOM: La perilla izquierda controla el nivel del zoom.
Puede variar el ángulo de visión entre 23° y 81°. Se trata
de un zoom óptico de aproximadamente 4x (2.8mm-
12mm), que funciona de forma similar al zoom de su
cámara digital. Básicamente, al acercarse todo parece
más grande, a costas del área de visión.
23°
Verifique el diagrama sobre la izquierda para obtener
una representación visual del proceso de acercamiento.
81° El menor ángulo de visión (marcado a 23°) representa la
visión de la cámara al “acercar”, y el ángulo mayor (81°)
representa la visión de la cámara al “alejar”.
Puede establecer el zoom en cualquiera de estos dos
extremos o en cualquier punto intermedio.
Cuando modifica el zoom, deberá modificar también el
foco. ¿Por qué? Las lentes son complicadas, y todos los elementos se relacionan entre sí. Modificar
el zoom también modificará el foco.
FOCO: La perilla de la derecha controla el foco.
Ajustar el control de foco es similar a probar
un nuevo par de anteojos: puede hacer que
ESPAÑOL
los objetos claros se vean borrosos y que los
objetos borrosos se vean claros. No es magia,
pero se le parece bastante.
Básicamente, una vez que ha configurado el
zoom, gire la perilla de foco hasta que lo que A C
desea ver ya no se vea borroso. Si ya no puede
girar más la perilla, vuelva a la otra perilla.
Sólo se puede enfocar una zona por vez; los
fotógrafos se refieren al tamaño del área
enfocada como la “profundidad de campo”.
El diagrama de la derecha muestra un par
de opciones diferentes de foco. Las áreas
sombreadas representan la profundidad
de campo. Como puede ver, no hay límites B D
definidos, algunos objetos están “más” en foco
que otros.
Observe que esto se incluye para fines ilustrativos solamente, hay numerosos factores que
contribuyen a la profundidad de campo que varían de un sitio a otro.
A: La lente está en su punto más ancho y C: La lente se encuentra en su punto de ancho
enfocada en un área relativamente cercana a la mínimo, enfocada en el área cercana a la
cámara. La profundidad de campo es bastante cámara. Como puede ver, cuanto más se acerca
grande. la lente, menor será la profundidad de campo.
B: La lente se encuentra en su punto más ancho
con el foco en “infinito”. Todos los objetos en D: La lente se encuentra en su punto de ancho
la sección sombreada estarán en foco, y este mínimo, con el foco en su punto más alejado
foco se extiende hacia el infinito (es decir, los de la cámara. A esta distancia, la profundidad
elementos en la distancia también estarán de campo real es mucho mayor, pero no se
dentro del foco). Sin embargo, los elementos en extiende hacia el infinito como lo hace con la
la distancia podrían ser demasiado pequeños lente ampliada.
para verlos con el detalle requerido.
9
Montaje de la Cámara
2
3
1
4
6
5
1. Conecte los cables DC y BNC de la cámara al cable de extensión.
ESPAÑOL
2. (Opcional) Si intenta utilizar el controlador OSD, conecte el enchufe verde RS485
al cable de extensión. Podría necesitar acoplar primero el enchufe RS485 a los
alambres en los cables como se muestra en el siguiente diagrama.
3. Para conectar a un DVR, conecte el cable de extensión BNC a un canal abierto en la
parte trasera de su DVR.
4. Conecte el enchufe DC del cable de extensión a un extremo del cable divisor de
potencia.
5. (Opcional) Para utilizar el controlador OSD, conecte el enchufe del cable de extensión
RS485 y el otro extremo del divisor de potencia al puerto RS485 del controlador OSD y
la hembra del DC.
6. Conecte el cable divisor de potencia al adaptador, y enchufe el adaptador a la salida de
pared.
Función avanzada: Visualización en pantalla (OSD)
La OSD es una función opcional, avanzada y recomendada sólo para usuarios
experimentados. La cámara trabajará perfectamente bien si nunca acopla el controlador
OSD - regulará todas sus funciones automáticamente.
Los controles OSD son muchos y variados, y simplemente no hay espacio suficiente en este
manual para cubrirlos. Puede descargar una guíadetallada de nuestro sitio web: www.
swann.com/osdpro
10Solución de Problemas
Hay tres formas en que puede montar la PRO-
CAM: sobre una pared (1, recomendada) o una
superficie horizontal, ya sea en altura (2) o
suspendida (3, requiere elementos adicionales).
Para montar la cámara, use los elementos
Opción 1 de montaje provistos (tornillos). Si monta
la cámara sobre una superficie de madera,
puede colocar los tornillos directamente
sobre la madera. Es posible que primero deba
perforar orificios, particularmente si monta
la cámara sobre madera dura. Si coloca la
cámara sobre mampostería o una superficie
similar, utilice los tacos provistos.
Recomendamos montar la cámara sobre una
Opción 2 pared u otra superficie vertical; es para este fin
que se ha diseñado el soporte. Ver diagrama 1.
También puede montar la cámara por encima
de una superficie plana (2). Esto es útil, por
ejemplo, si desea montar la cámara sobre un
techo mirando hacia un patio.
De ser necesario, puede montar la cámara
ESPAÑOL
en el techo u otra superficie horizontal (3)
utilizando un bloque de montaje o soporte
(representado en el diagrama de la izquierda
con el cuadro gris). No recomendamos esto,
ya que es la opción de montaje más difícil y
Opción 3 requerirá elementos adicionales y habilidad
para realizarlo. Asegúrese de usar un soporte o
bloque con fuerza suficiente. El montaje de esta
Puede cambiar el ángulo del soporte forma dificultará el acceso al menú en pantalla
aflojando el tornillo de la bisagra, como y los controles de zoom/foco.
se muestra aquí. Ajústelo una vez que
la cámara se encuentre en la posición
deseada.
11Solución de Problemas
Problema: De noche, sólo se ve una imagen blanca.
Solución: La cámara probablemente está enfocando una ventana. De noche, la luz
infrarroja que usa la cámara para ver en la oscuridad puede “rebotar” en una superficie
reflexiva (como el vidrio, agua, telas de araña, algunas cerámicas, etc.) y efectivamente
cegar la cámara. Si desea ver hacia afuera, monte la cámara en el exterior, ¡por algo la
hicimos impermeable!
Problema: Verifique el cableado de la cámara y asegúrese de que la cámara reciba
alimentación del adaptador de energía provisto. Intente usar otro cable de video o conectar
la cámara a un televisor o monitor diferente. Asegúrese de que no haya dispositivos que
interfieran con la señal, tales como una grabadora de DVD o video que no emite la señal
correctamente.
Problema: No veo nada de noche.
Solución: El rango máximo de visión nocturna es exactamente eso, el rango máximo. Si no
hay nada en este rango, no verá nada. Asimismo, algunos objetos oscuros (como el famoso
gato negro) pueden no reflejar la suficiente luz como para ser vistos excepto como una
silueta si el fondo es más brillante. Algunos objetos que pueden verse fácilmente con luz
visible no reflejan mucha luz infrarroja.
Problema: Todo luce borroso/tenue.
Solución: Probablemente necesita ajustar el foco (la perilla de la derecha). Simplemente
ESPAÑOL
se trata de girarlo hacia un lado hasta encontrar el mejor punto de foco o hasta llegar al
tope. Luego, gire hacia el otro lado. Si no encuentra un “punto agradable” indica una de dos
cosas:
• Su lente puede estar sucia. Limpie la parte delantera con un paño para la limpieza
de lentes (disponible en todas las tiendas de cámaras). Evite el uso de solventes o
productos químicos de limpieza, ya que dejan residuos.
• Deje una cierta distancia de la cámara para poder enfocar los objetos. Típicamente,
debe ser de tan sólo unos pies (alrededor de 1 m) pero esta distancia puede aumentar
dramáticamente si la lente se acerca o en condiciones de luz baja.
12Detalles del servicio de asistencia
Soporte Técnico Swann
Correo electrónico para todos los países: tech@swann.com
Teléfono del servicio de asistencia
Número de llamada sin cargo Número de llamada sin cargo UK
EE.UU. AUSTRALIA 0203 027 0979
1-800-627-2799 1300 138 324
Cambio y reparaciones EE. UU. Número de llamada sin cargo
1-800-627-2799 (Option 1) NUEVA ZELANDA
(M-F, 9am-5pm US PT) 0800 479 266
Información sobre la garantía
Información sobre la garantía
Swann Communications garantiza este producto por defectos de fabricación y material,por un período de un (1) año a
partir de la fecha original de compra. Usted deberá presentar su recibo como prueba de la fecha de compra para validar
la garantía. Cualquier unidad que se compruebe defectuosa durante el período antes citado será reparada sin cobrar los
Swann Communications
repuestos garantiza
o la mano de obra, o será este
sustituida, producto
a discreción por defectos
exclusiva de Swann. Ladereparación
fabricación y material,por
o sustitución un
se garantizará
período
por noventa dedías
uno(1)
poraño a partir
el período de la
que falte defecha original
la garantía originalde
decompra. Usted
un año, el que deberá
resulte presentar
más largo de los dos.suEl recibo
usuario
final
como asume los costos
prueba de ladefecha
fletes incurrido
de compra parapara
enviarvalidar
el producto a los centros
la garantía. de reparación
Cualquier de Swann.
unidad que se El usuario
compruebefinal se
responsabiliza de los costos de envío en que incurran cuando envía desde y hacia cualquier país distinto al país de origen.
defectuosa durante el período antes citado será reparada sin cobrar los repuestos
La garantía no cubre daños accidentales, circunstanciales o que resulten del uso o la imposibilidad de utilizar este o la mano de
obra, o será sustituida, a discreción
con la exclusiva
adaptación de Swann. La reparación
productoopor sustitución sevendedor
garantizará
ESPAÑOL
producto. Cualquier costo asociado o remoción de este parte de un o de
por persona,
otra noventaodías o porcosto
cualquier el período
asociadoque
con falte
el usode
della garantía
mismo original de undel
son responsabilidad año, el que
usuario resulte
final. más largo
Esta garantía aplica
de los dos. El al
exclusivamente usuario
compradorfinal asume
original dellos costosy de
producto, no fletes incurrido
es transferible para enviar el producto a los centros
a terceros.
Si
deelreparación
usuario final ode
un Swann.
tercero hacen modificaciones
El usuario final se noresponsabiliza
autorizadas a cualquier
de loscomponente
costos deo si hay evidencia
envío en que de mal uso
incurran
o abuso del dispositivo, se anularán todas las garantías.
cuando envía desde y hacia cualquier país distinto al país de origen.
La garantía no cubre daños accidentales, circunstanciales o que resulten del uso o la imposibilidad
Verificación de la FCC:
de utilizar
NOTA: este producto.
Este equipo Cualquier
ha sido probado y se costo
encontróasociado
que cumplecon laconadaptación
los límites o remoción
para aparatosde este producto
digitales Clase B,
poracuerdo
de parte de conunla vendedor
parte 15 deoladeFCC.
otraEstos
persona,
límiteso están
cualquier costopara
diseñados asociado
proveercon el uso razonable
protección del mismo son
contra
responsabilidad
interferencia dañinadelenusuario final. Esta
una instalación garantía Este
residencial. aplica exclusivamente
equipo genera, usa al comprador
y puede irradiaroriginal
energía del
de
radiofrecuencia,
producto, y no es si no se instala y se
transferible usa de acuerdo con las instrucciones, puede causar interferencia dañina en
a terceros.
la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el equipo, se alienta al
Si el usuario final o un tercero hacen modificaciones no autorizadas a cualquier componente o si
usuario intentar corregir la interferencia mediante una o más de las siguientes medidas:
hay
• evidencia
Reoriente de mal
o cambia de uso o abuso
ubicación del dispositivo,
la antena receptora. se anularán todas las garantías.
• Incremente la separación entre el equipo y el receptor.
Verificación
• de laa una
Conecte el equipo FCC:toma en un circuito diferente al que está conectado el receptor.
• Consulte
NOTA: Esteal equipo
distribuidor o a un
ha sido técnico yense
probado radio/televisión
encontró quecon experiencia
cumple con losporlímites
ayuda. para aparatos digitales
Estos dispositivos cumplen con la parte 15 del Reglamento de la FCC. El funcionamiento está sujeto a las dos
Clase B, de acuerdo
siguientes condiciones:
con la parte 15 de la FCC. Estos límites están diseñados para proveer protección
razonable
(1) contranointerferencia
Estos aparatos dañina en una
deben causar interferencia instalación
dañina, y residencial. Este equipo genera, usa y
puede
(2) Estosirradiar
aparatos energía de radiofrecuencia,
deben aceptar si no se instala
cualquier interferencia recibida,yincluyendo
se usa de interferencia
acuerdo conquelaspueda
instrucciones,
causar un
puede causar interferencia
funcionamiento no deseado dañina en la recepción de radio o televisión, lo cual se puede determinar
encendiendo y apagando el equipo, se alienta al usuario intentar corregir la interferencia mediante
una o más de las siguientes medidas:
© Swann Communications 2014
• Reoriente o cambia de ubicación la antena receptora.
• Incremente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma en un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico en radio/televisión con experiencia por ayuda.
Estos dispositivos cumplen con la parte 15 del Reglamento de la FCC. El funcionamiento está sujeto
a las dos siguientes condiciones:
(1) Estos aparatos no deben causar interferencia dañina, y
(2) Estos aparatos deben aceptar cualquier interferencia recibida, incluyendo interferencia que
pueda causar un funcionamiento no deseado
13À propos de la caméra
Félicitations pour votre achat de cette caméra PRO-CAM de Swann! Vous avez fait un bon choix : nous
croyons que c’est une des meilleures caméras vidéo CCTV à focale variable sur le marché. L’objectif
ajustable et le système de menu à l’écran font de la PRO-CAM une caméra idéale pour n’importe quel
type d’espace dans presque toutes les conditions d’éclairage… et ce, même avec aucune lumière,

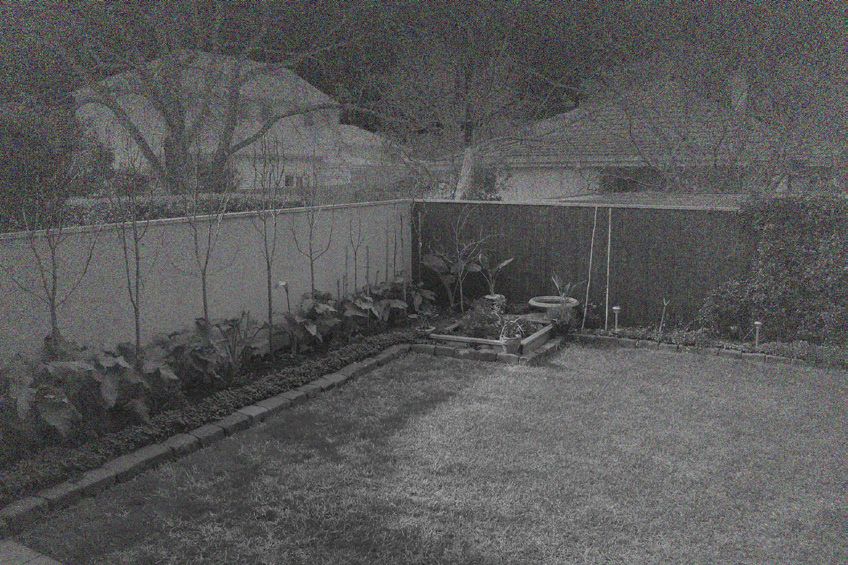

puisqu’elle peut voir jusqu’à une distance de 40 m/130 pi dans la noirceur totale!
Le processus de monter, connecter et configurer votre PRO-CAM peut être un peu long. Ce n’est pas
une caméra « prête à l’emploi », bien que la majorité des réglages avancés puissent être laissés à
automatique, si cela vous convient.
Notre avis : vous avez dépensé les sous pour une excellente caméra. Elle vaut la peine de passer
quelques heures pour s’assurer qu’elle est bien configurée. Ce manuel passera à travers tout ce que
vous devez faire pour que la caméra livre des images de haute qualité, et vous informera un peu sur
comment vous pouvez l’ajuster encore plus.
Le processus : Un aperçu
1. Choisissez un emplacement pour votre caméra. Ce choix sera influencé par ce que vous devez
surveiller, les emplacements à proximité qui peuvent supporter une caméra, les conditions
d’éclairage de l’environnement et ainsi de suite.
2. Connectez la caméra à un moniteur. Nous suggérons de le connecter directement à un
moniteur durant la configuration, et à votre enregistreur vidéo numérique (DVR) (ou autre
appareil d’enregistrement) par la suite. Avoir un moniteur à portée de main dans le même
emplacement que la caméra sauve vraiment du temps durant la configuration.
3. Configurez le zoom. Cela configure l’angle de prise de vue de l’objectif, ce qui détermine ce que
la caméra peut voir (page 15).
4. Configurez la mise au point. Cela vous permettra de choisir quelles parties de ce que la
caméra peut voir sont mises au point. En fait, vous ferez probablement un va-et-vient entre les
étapes 3 et 4 jusqu’à ce que vous soyez satisfait de l’image (page 15).
5. Connectez la caméra à votre DVR (ou autre appareil d’enregistrement/de surveillance) - voir
page 16.
Choisir un emplacement
La PRO-CAM est très flexible et peut être installée pratiquement n’importe où. Certaines choses à
considérer lors du choix de l’emplacement incluent :
• Ce que vous voulez surveiller, et d’où vous aurez la meilleure vue.
• Comment vous allez connecter la caméra à votre système de surveillance.
• Comment garder la caméra hors de danger. Haut dans des coins protégés est une bonne
option.
Les règles sont les règles
Peu importe les ajustements que vous faites à l’objectif et au traitement de l’image, il existe des
choses immuables qui sont vraies pour toutes les caméras, CCTV ou autre.
• Plus la caméra est proche de ce que vous voulez voir, plus vous obtiendrez de détails. Vous
pouvez effectuer certaines altérations en ajustant le zoom, mais il n’y a aucun substitut pour
la proximité.
• Les zones avec des conditions d’éclairage variées sont difficiles à voir complètement,
FRANÇAIS
peu importe la caméra. Si les éléments clairs sont exposés correctement, les ombres «
s’occulteront ». Si les zones ombrées sont exposées correctement, les éléments clairs vont
se surexposer et se « blanchiront ». Viser la caméra vers une zone éclairée de façon uniforme
donnera toujours les meilleurs résultats.
• Ces trucs « d’accentuation d’image » qu’ils font dans Les Experts ou 24 heures chrono, ce
sont des mensonges. Vous ne pouvez faire un zoom indéfini sur une image vidéo. Les plaques
d’immatriculation ne sont lisibles qu’à une distance de quelques mètres (une douzaine de
pieds environ). Si la tête de quelqu’un est représentée par trois pixels, c’est tout. Désolé. C’est
ça la technologie, ce n’est pas de la magie. La PRO-CAM est une excellente caméra CCTV, mais
ce n’est qu’une caméra vidéo après tout - elle ne peut pas voir tellement mieux que vous le
pouvez! Par contre, ça rend les séries télé plus intéressantes.
14Ajuster l’objectif
Les commandes de zoom et de mise au point sont
situées à l’arrière de la caméra.
ZOOM : Le cadran gauche contrôle le niveau de
zoom. Vous pouvez faire varier l’angle de prise
de vue entre 23° et 81°. C’est un zoom optique
d’approximativement 4x (2.8mm-12mm), qui
fonctionne de manière semblable au zoom sur
23° votre caméra numérique. En somme, un zoom
avant affiche tout plus gros, au détriment de la
zone de visualisation.
81° Référez-vous au diagramme à gauche pour une
représentation visuelle du processus de zoom.
L’angle de visualisation le plus petit (marqué 23°)
représente la vue de la caméra lors d’un « zoom
avant », et l’angle le plus large (81°) représente la
vue de la caméra lors d’un « zoom arrière ».
Vous pouvez régler le zoom à l’une ou l’autre de ces
extrémités, ou n’importe où entre les deux.
Lorsque vous modifiez le zoom, vous devrez aussi
modifier la mise au point. Pourquoi? Les objectifs sont compliqués, et tous les éléments sont
interconnectés. Modifier le zoom modifiera aussi la mise au point.
MISE AU POINT : Le cadran droit contrôle la mise au point.
Ajuster la commande de mise au point est semblable
à essayer une différente paire de lunettes – cela
peut faire paraître des objets nets flous et des objets
flous nets. Ce n’est pas vraiment de la magie, mais
presque.
En somme, une fois que vous avez configuré le zoom,
tournez le bouton de mise au point jusqu’à ce que
vous voulez voir n’est plus flou. Si vous ne pouvez plus
tourner le bouton dans un sens, revenez dans l’autre. A C
Il y a une limite de mise au point que vous pouvez
avoir à un moment donné – les photographes font
référence à la grandeur de la zone de mise au point
par « profondeur de champ ».
Le diagramme à droite affiche différentes options de
mise au point. Les zones ombrées représentent la
profondeur de champ. Comme vous pouvez le voir, il
n’y a pas de contour net, certaines choses sont « plus
» mises au point que d’autres.
Veuillez noter que ceci n’est donné qu’à titre B D
indicatif seulement – il existe plusieurs facteurs qui
contribuent à la profondeur de champ, et ils peuvent varier d’un endroit à l’autre.
A: L’objectif est à son plus large, et mis au point C: L’objectif est à son plus étroit, mis au point
FRANÇAIS
sur une zone relativement proche de la caméra. sur une zone proche de la caméra. Comme vous
La profondeur de champ est assez large. pouvez le voir, plus l’objectif est en zoom avant,
B: L’objectif est à son plus large avec la mise plus la profondeur de champ devient petite.
au point configurée à « infini ». Tout ce qui se D: L’objectif est à son plus étroit avec la mise au
trouve dans la section ombrée sera mis au point plus loin de la caméra. À cette distance,
point, et cette mise au point s’étend à l’infini la profondeur de champ actuelle est beaucoup
(c’est-à-dire, les choses éloignées seront plus large, mais elle ne s’étend pas à l’infini
aussi mises au point). Par contre, les choses comme elle le fait lorsque l’objectif est large.
éloignées pourraient être trop petites pour
que vous puissiez voir les détails que vous avez
besoin.
15Guide de Connexion
2
3
1
4
6
5
1. Connectez les câbles CC et BNC de la caméra au câble de prolongement.
2. (Facultatif) Si vous prévoyez utiliser le contrôleur OSD, connectez la prise verte RS485
de la caméra au câble de prolongement, Vous pouvez d’abord attacher la prise RS485
aux fils des càbles tel qu’indiqué dans le diagramme ci-dessus.
3. Pour connecter un DVR, connectez le câble de prolongement BNC à un canal ouvert à
l’arrière de votre DVR.
4. Conenctez la prise CC du câble de prolongement à l’une des extrémités du câble
répartiteur de puissance.
5. (Facultatif) Pour utiliser le contrôleur OSD, branchez la prise RS485 du câble de
prolongement et l’autre extrémité du câble répartiteur de puissance dans le port
RS485 du contrôleur OSD et le CC dans la prise d’alimentation.
6. Connectez le câble répartiteur de puissance à l’adaptateur d’alimentation, et branchez
l’adaptateur d’alimentation dans une prise murale.
FRANÇAIS
Fonction avancée : Affichage à l’écran (OSD)
L’OSD est une fonction avancées optionnelle et recommandée seulement pour les
utilisateurs expérimentés. La caméra fonctionnera parfaitement si vous n’attachez jamais
le contrôleur OSD - il règlera tous les règlages automatiquement.
Il y a plusieurs différents contrôles OSD, et il n’y a simplement pas assez d’espace dans ce
manuel pour tout couvrir. Vous pouvez télécharger un guide complet pour l’OSD à partir de
notre site Web: www.swann.com/osdpro
16Montage
Diagrammes non à l’échelle
Il y a trois façons que vous pouvez monter la
PRO-CAM : au mur (1, recommandé) ou sur
une surface horizontale, soit au-dessus (2) ou
suspendu (3, requiert du matériel additionnel).
Pour monter la caméra, utilisez le matériel
de montage (vis) fourni. Si vous la montez sur
Option 1
une surface en bois, vous pouvez insérer les
vis directement dans le bois. Il est possible
que vous ayez à percer des avant-trous au
préalable, particulièrement si vous montez la
caméra sur du bois franc. Si vous la montez sur
de la maçonnerie ou sur une surface similaire,
utilisez les chevilles murales incluses.
Nous recommandons de monter la caméra sur
Option 2 un mur ou une autre surface verticale – c’est
pour cela que le praticable a été conçu. Voir le
diagramme 1.
Vous pouvez aussi monter la caméra au-dessus
d’une surface plate (2). Cela est utile, par
exemple, si vous voulez monter la caméra sur
un toit avec une vue sur une cour.
Si nécessaire, vous pouvez monter la caméra
sur un plafond ou sur une autre plateforme
horizontale (3) en utilisant un bloc ou un
support de montage (représenté sur le
diagramme à gauche par la boîte grise).
Option 3 Nous ne recommandons pas cette option
car c’est l’option de montage la plus difficile
et elle requiert du matériel et des aptitudes
additionnels pour la réaliser. Assurez-vous
d’utiliser un support ou un bloc assez solide. Le
Vous pouvez modifier l’angle du praticable montage de cette manière rendra plus difficile
en desserrant les vis sur la charnière, tel l’accès aux commandes d’affichage à l’écran et
qu’affiché ici. Resserrez-les une fois que la de zoom/mise au point.
caméra est dans la position désirée.
FRANÇAIS
17Dépannage
Problème : La nuit, je ne vois que du blanc.
Solution : La caméra regarde probablement à travers une fenêtre. La nuit, la lumière
infrarouge que la caméra utilise pour voir dans le noir peut ‘rebondir’ sur une surface
réflective (comme du verre, de l’eau, des toiles d’araignée, certaines céramiques et ainsi
de suite), et ainsi aveugler la caméra. Si vous voulez voir à l’extérieur, montez la caméra à
l’extérieur – n’ayez crainte, elle n’est pas résistante aux intempéries pour rien!
Problème : Je ne vois qu’un écran vide à l’endroit où mon image devrait s’afficher.
Solution : Vérifier le câblage de la caméra, et assurez-vous que la caméra reçoit du
courant de l’adaptateur de courant fourni. Essayez d’utiliser un fil vidéo différent, ou de
connecter la caméra à une télévision ou à un moniteur différent. Assurez-vous qu’il n’y a
aucun appareil qui interrompt votre signal, comme un enregistreur vidéo numérique (DVR)
ou un magnétoscope qui ne produit pas le signal correctement.
Problème : Je ne vois rien la nuit.
Solution : La portée maximale de la vision nocturne n’est que ça, la portée maximale.
S’il n’y a rien à l’intérieur de cette portée, vous ne verrez rien. De plus, certains objets
sombres (comme le légendaire chat noir) ne refléteront peut-être pas assez de lumière
pour être vus, sauf comme une silhouette si l’arrière-plan est plus clair. Certains objets qui
peuvent facilement être vus dans la lumière visible ne reflètent pas beaucoup de lumière
infrarouge.
Problème : Tout paraît flou/mou.
Solution : Vous devez probablement ajuster la mise au point (le bouton à droite). C’est
simplement une question de le tourner dans un sens jusqu’à ce que vous trouviez le bon
point de mise au point ou qu’il ne tourne plus. Ensuite, tournez-le dans l’autre sens. S’il n’y
a aucun « point idéal », cela signifie l’une de deux choses.
1. Votre objectif est peut-être sale. Nettoyez l’avant de l’objectif avec un chiffon pour
objectif (disponible dans tous les magasins de caméra). Évitez d’utiliser des solvants
ou des nettoyants chimiques car ils peuvent laisser des résidus.
2. Vous essayez peut-être de mettre au point sur quelque chose à l’extérieur de la «
profondeur de champ » - les objets doivent se situer à une certaine distance minimale
de la caméra pour que vous soyez en mesure de mettre au point sur eux. Typiquement,
cette distance ne sera que de quelques pieds (environ 1 m), mais cette distance peut
augmenter dramatiquement si l’objectif est en zoom avant, ou dans des conditions
d’éclairage bas.
FRANÇAIS
18Soutien Technique Détails
Félicitation pour votre achat. Si à n’importe quel moment ce produit ne fonctionne pas
quand vous le branchez pour la première fois ou si vous vous rencontrez un problème, ne
le rapportez pas au magasin !
Utilisez le guide d’installation / Europe (Royaume-Uni)
Manuel de la boite, ou 0203 027 0979
Visitez le site www.swannsecurity.com
Pour les FAQ, les astuces de Sans frais États-Unis:
dépannage
1-800-627-2799
et plus encore, ou
Contactez notre équipe d’experts du
Échange et Réparations États-Unis:
support technique…
1-800-627-2799 (Option 1)
Europe eusupport@swannsecurity.
com (L-V, 09h00-17h00 É.U. HNP)
Etats-Unis tech@swannsecurity.com
Information sur la Garantie
Swann Communications garantit ce produit contre tout défaut de fabrication et contre tout défaut
matériel pour une période de un (1) an à compter de la date d’achat. Vous devez présenter votre
reçu comme preuve de la date d’achat pour valider votre garantie. Toute unité défectueuse sera
réparée gratuitement (pièces et main d’œuvre) ou remplacée, à la discrétion de Swann. L’utilisateur
final est responsable de tous les frais de port qu’implique l’envoi du produit au centre de réparation
de Swann. L’utilisateur est responsable de tous les frais de port si l’envoi doit être effectué en
provenance ou à destination de tout pays hors du pays d’origine.
La présente garantie ne couvre pas tous les dégâts consécutifs à un mauvais usage du produit.
Tous les coûts associés à la prise en charge ce produit ou à son usage sont dans ce cas de la
responsabilité de l’utilisateur. Cette garantie s’applique à l’acheteur original du produit et ne peut
être transférée à une tierce partie. Toute modification non autorisée de tout élément, u toute preuve
de mauvaise utilisation de cet appareil annulera l’ensemble des garanties.
Certains pays n’autorisent pas les limitations de certaines exclusions de la présente garantie. Les
réglementations et lois locales priment.
Vérification FCC
Note : Cet équipement a été testé et est en conformité avec les limites édictées dans le paragraphe
15 des Règlementations FCC, relatif aux équipements numériques de classe B. Ces limites ont
été définies dans le but de fournir une protection raisonnable contre les interférences néfastes
dans les installations résidentielles. Cet équipement génère, utilise et peut irradier des énergies de
fréquences radio et, s’il n’est pas installé dans le respect des instructions fournies, peut provoquer
des interférences auprès des appareils de réception radiotélévisée. Ces dernières peuvent être
déterminées en allumant et éteignant l’équipement installe. L’utilisateur est incité à essayer, si
FRANÇAIS
besoin est, de corriger les interférences à l’aides des mesures suivantes :
- Réorienter ou déplacer l’antenne réceptrice.
- Augmenter l’espace entre l’équipement et le récepteur.
- Brancher l’équipement sur une prise ou un circuit différents de celui auquel le récepteur est
connecté.
- Consulter le revendeur ou un technicien radio/télévision expérimenté.
Ces appareils sont conformes au paragraphe 15 des normes FCC. Leur opération est sujette aux
deux conditions suivantes :
(1) ces appareils ne doivent pas provoquer d’interférence dangereuse, et
(2) ces appareils doivent accepter toute interférence reçue, y compris les interférences pouvant
entraîner un fonctionnement non désiré.
19© Swann Communications 2014
On-Screen Display (OSD) Instruction Manual Welcome! Lets get started. EN
1 Introduction
So - you have bought one (or more!) of Swann’s range of Pro Series cameras, browsed
through the On-Screen Display (OSD), noticed lots of confusing settings, and don’t quite
understand what they all do. This manual will help you navigate through the OSD and
explain the OSD settings in detail.
The OSD enables you to control the appearance and characteristics of the image shown on
your camera. It features a myriad of settings that can be adjusted to obtain the best possible
image quality in any surveillance environment, providing you the flexibility to install the
camera in the most challenging of lighting situations. If you are experienced in photography
or video-making, then many of the camera’s functions are things you’ll be familiar with.
Just to be clear - there’s nothing you can do in the OSD which can actually damage the
camera. If it does all go wrong, you can use the Load Default option to set everything back to
the default/automatic settings.
12 Getting to know the OSD Controller
Arrow Buttons
Use to navigate through Quick save
the OSD and adjust
settings.
Display the OSD Main Menu/
Enter function
23 Connecting the OSD Controller
If this is your first time connecting the OSD
Controller, follow the instructions below to
connect it to your camera.
1. Insert the RS485 plug coming from the
camera into the RS485 Port (1).
2. Connect a free end of the supplied power
splitter to the DC IN 12V Port (2).
You can find a detailed camera connection
guide in your camera’s instruction manual.
34 Navigating the OSD
• Press to display the Main Menu of the
MAIN MENU
OSD on your screen.
DAY&NIGHT AUTO • Press or to choose a selection in
ZONE MASKING the menu list.
MOTION DET
VIDEO STD PAL • Press or to toggle between options
LANGUAGE ENGLISH
LOAD DEFAULT
for a particular setting.
SOFT VERSION 20140101
RS485 • The symbol indicates that there is
SAVE&EXIT a submenu for the setting. Select the
setting then press to enter the
submenu.
• Press to instantly save any change
made to a particular setting.
• To go back to the previous menu, select
RETURN then press .
4You can also read
