Every journey has a soundtrack.
     Let's make yours sound amazing.
Every journey has a soundtrack - Let's make yours sound amazing - Audio Design GmbH
Andy Oxenhorn, President (L) & Lucio
              Proni, CEO and Chief Engineer (R)

    At a time when most car audio products
    are built in Asia, JL Audio’s commitment
    to inhouse loudspeaker production
    continues to grow. All W7AE’s, W6v2’s,
    TW5v2’s, TW3‘s and W3v3’s are built in our
    U.S. factory.
    To pull this off in a competitive world
    market, our production engineering
    team has created one of the world’s most
    advanced loudspeaker assembly facilities.
    This allows our highly skilled workforce
    to efficiently build JL Audio products to

                                                   Engineering &
    extremely high quality standards. While
    it is also feasible to build good quality
    products outside of the USA (we do build

                                                   Manufacturing:
    some of our products in Europe and Asia),
    it can be challenging when the product’s
    technology is innovative or complex.
    Since most of our premium loudspeakers
    incorporate proprietary, patented tech-
    nologies that require specific assembly
                                                   JL Audio’s commitment to
    techniques, we prefer that the people
    who design them have close access to
                                                              loudspeaker production.
    the people manufacturing them.
    I think you will see JL Audio’s total com-
    mitment to performance and quality in
    every detail of our products, but most im-
    portantly, you will hear it every time you
    listen to them.

    In Zeiten, in denen die meisten Car Audio-
    Produkte in Asien gebaut werden, hält JL
    Audio gerade deswegen an seiner heimi-
    schen Inhouse-Produktion für Lautsprecher
    weiter fest. Alle W7AE, W6v2, TW5v2, TW3
    und W3v3 Modelle werden im JL Audio Werk
    in Florida/USA gebaut.
    Um mit den Produkten weiterhin auf dem
    hart umkämpften Weltmarkt erfolgreich zu
    sein hat das JL Audio Team eine der weltweit
    modernsten Lautsprecher-Produktions- und
    Entwicklungsstätten überhaupt geschaffen.
    Dies ermöglicht unserem hoch qualifizier-
    ten Team, bei der Herstellung von JL Audio
    Produkten extrem hohe Qualitätsstandards
    einzuhalten. Zwar ist es möglich auch au-
    ßerhalb der USA eine hohe Fertigungsqua-
    lität zu erreichen (einige unserer Produkte
    stammen aus Europa und Asien), dennoch
    wird dies schwierig, wenn die Technik des
    Produkts sehr innovativ oder komplex ist.
    Da bei den meisten JL Audio Premium-
    Lautsprechern unsere eigenen patentierten
    Technologien zum Einsatz kommen und
    spezifische Montagetechniken erforderlich
    sind bevorzugen wir es, dass unser Entwick-
    lerteam vor Ort sehr eng mit unserem Team
    aus der Produktion zusammenarbeitet.
    Ich denke, Sie werden unsere große Hingabe
    in Sachen Leistung und Qualität an jedem
    Detail der JL Audio Produkte sehen - aber
    am wichtigsten ist, dass Sie dies auch jedes
    Mal hören werden.

    Lucio Proni
    CEO/Chief Engineer

2
Every journey has a soundtrack - Let's make yours sound amazing - Audio Design GmbH
JL Audio’s commitment to research has resulted in 32 U.S. Patents cover-
ing 23 unique loudspeaker and electronics technologies (with several
more currently pending). Most of these patented technologies are already
in use within JL Audio’s product lines and/or licensed by other companies.
Die große Hingabe von JL Audio für Forschung und Entwicklung hat stolze
32 US-Patente hervorgebracht, darunter 23 einzigartige Lautsprecher- und
Elektronik-Technologien (weitere sind noch in der Anmeldephase). Die meisten
dieser patentierten Technologien kommen bereits bei vielen JL Audio Produk-
ten zum Einsatz und/oder werden von anderen Unternehmen in Lizenz benutzt.

                                                                               3
Every journey has a soundtrack - Let's make yours sound amazing - Audio Design GmbH
SU
Every journey has a soundtrack - Let's make yours sound amazing - Audio Design GmbH
UBWOOFERS
Every journey has a soundtrack - Let's make yours sound amazing - Audio Design GmbH
W7AE Subwoofer Drivers
    The ultimate no-compromise subwoofer for those seeking
    extreme output and sublime sound quality.

    The W7’s unique proposition is its ability to deliver extreme output, accurate dynamics and sublime sound quality... all at the same time. The
    keys to these performance capabilities lie at the very core of loudspeaker design, where electromagnetic and mechanical behaviors combine
    in fiendishly complex ways. JL Audio’s intense research into these behaviors allows us to optimize W7 motor and suspension systems to
    faithfully reproduce every bass detail with unparalleled linearity and accuracy. Eight U.S. Patents have been issued for motor, suspension
    and assembly technologies used in the W7’s. Every W7 subwoofer is built to exacting quality standards in our Miramar, Florida factory and
    manifests our passionate pursuit of great audio.

    Die W7 Subs besitzen die einzigartige Fähigkeit, extreme Leistung, präzise Dynamik und erhabene Klangqualität zur gleichen Zeit zu liefern. Der
    Schlüssel dazu liegt am ausgefeilten Lautsprecher-Design, bei dem alle elektromagnetischen und mechanischen Verhalten genaustens berücksichtigt
    wurden. Die intensive Forschung von JL Audio in diesem Bereich ermöglichte es, den W7 Magnetantrieb und das Federungssystem so zu optimieren,
    das die Basswiedergabe mit beispielloser Genauigkeit und Linearität reproduziert wird. Acht US-Patente kommen bei der Konstruktion zum Einsatz und
    jeder W7 Subwoofer wird mit sehr hohen Qualitätsstandards in der JL Audio Lautsprechermanufaktur in Miramar, Florida gefertigt.

    8W7AE-3 20 cm Subwoofer Driver                        Key Technologies:
    500 Watts RMS, Impedance 3 Ohms                       • DMA-optimized motor systems = lower distortion & higher output
    Aluminium-Diecast-Basket, Dual-Magnet, 7.8 kg
                                                          • Highly linear, FEA-optimized suspension = lower distortion and improved reliability
    Fs 35.2 Hz, Qes 0.654, Qms 9.50, Qts 0.612
    Re 2.78 Ohm, Vas 17.4 L, 82.7 dB (1W/1m)              • W-Cone = low mass with excellent stiffness
    ‡ 173 mm, Ø 176 mm EUR* 649,–                         • OverRoll Surround = extreme excursion without losing cone area
                                                          • Radial-Drilled Pole Piece = improved power handling by venting interior of gap
    10W7AE-3 25 cm Subwoofer Driver                       • Elevated Frame Cooling System = improved power handling by venting coil directly
    750 Watts RMS, Impedance 3 Ohms                       • Plateau Reinforced Spider Attach (RC) = mechanical reinforcement of spider attachment
    Aluminium-Diecast-Basket, Dual-Magnet, 13.6 kg        • FCAM Assembly System = improved moving parts alignment
    Fs 30.6 Hz, Qes 0.578, Qms 7.647, Qts 0.537
                                                          • Lead Wire Management System = improved lead wire reliability with no effect on spider
    Re 2.75 Ohm, Vas 36.1 L, 84.3 dB (1W/1m)
    ‡ 203 mm, Ø 222 mm EUR* 799,–

    12W7AE-3 30 cm Subwoofer Driver                       13W7AE-1,5 34 cm Subwoofer Driver
    1000 Watts RMS, Impedance 3 Ohms                      1500 Watts RMS, Impedance 2 x 1.5 Ohms
    Aluminium-Diecast-Basket, Dual-Magnet, 20.4 kg        Aluminium-Diecast-Basket, Dual-Magnet, 23.6 kg
    Fs 27.2 Hz, Qes 0.514, Qms 7.807, Qts 0.482           Fs 23.5 Hz, Qes 0.476, Qms 7.517, Qts 0.448
    Re 2.47 Ohm, Vas 66.0 L, 86.2 dB (1W/1m)              Re (serial) 2.41 Ohm, Vas 104.3 L, 86.3 dB (1W/1m)
    ‡ 241 mm, Ø 267 mm EUR* 999,–                         ‡ 267 mm, Ø 303 mm EUR* 1299,–

6
Every journey has a soundtrack - Let's make yours sound amazing - Audio Design GmbH

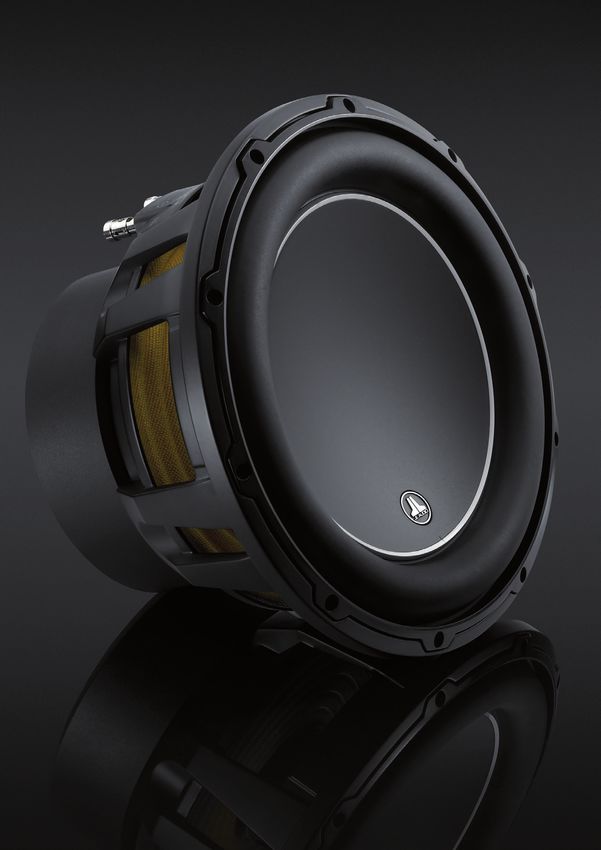

W6v3 Subwoofer Drivers
Unparalleled subwoofer fidelity and excellent output in
very compact sealed enclosures.
What if speaker design compromises could be managed
to create exceptional sound quality and output in very
compact enclosures? This is a question that JL Audio
has been answering since the original W6 subwoofer
drivers were launched in 1993. Built alongside the
flagship W7AE’s in our Miramar, Florida factory, the
W6v3 subwoofer drivers share many of the W7AE’s
groundbreaking technologies to keep distortion well
below audibility throughout the driver’s dynamic range.
The result is detailed, powerful bass that will please the
most demanding listener.

Was, wenn im Tieftöner-Design Kompromisse erreicht werden
können, die außergewöhnliche Klangqualität und hohe
Leistung in sehr kompakten Gehäusen ermöglichen? Die
Antwort darauf gibt JL Audio, seitdem die ursprünglichen
W6 Woofer 1993 an den Start gingen. Die ebenfalls in
Miramar, Florida gebauten W6v3 Subs teilen sich viele der
bahnbrechende Technologien mit den W7AE Flaggschiffen,
um Verzerrungen zu minimieren und den gesamten
Dynamikbereich zu verbessern. Das Ergebnis sind detaillierte,
kraftvolle Bässe, die den anspruchsvollsten Hörern gefallen
werden.

10W6v3-D4 25 cm Subwoofer Driver                                Key Technologies:
600 Watts, Impedance 2 x 4 Ohms                                 • DMA-optimized motor systems = lower distortion & higher output
Aluminium-Diecast-Basket with Trim-Ring, Dual-Magnet,
Fs 30.1 Hz, Qes 0.543, Qms 9.228, Qts 0.513                     • Highly linear, FEA-optimized suspension = lower distortion and improved reliability
Re (serial) 6.45 Ohm, Vas 23.25 L, 82.7 dB (1W/1m)              • OverRoll Surround = extreme excursion without losing cone area
‡ 175 mm, Ø 229 mm EUR* 599,–                                   • Elevated Frame Cooling System = improved power handling by venting coil directly
12W6v3-D4 30 cm Subwoofer Driver                                • Plateau Reinforced Spider Attach (RC) = mechanical reinforcement of
600 Watts, Impedance 2 x 4 Ohms                                   spider attachment
Aluminium-Diecast-Basket with Trim-Ring, Dual-Magnet
Fs 26.9 Hz, Qes 0.49, Qms 9.3, Qts 0.46                         • FCAM Assembly System = improved moving parts alignment
Re (serial) 6.5 Ohm, Vas 54.4 L, 85.4 dB (1W/1m)                • Lead Wire Management System = improved lead wire reliability with no
‡ 191 mm, Ø 280 mm EUR* 699,–                                     effect on spider

                                                                                                                                                        7
Every journey has a soundtrack - Let's make yours sound amazing - Audio Design GmbH

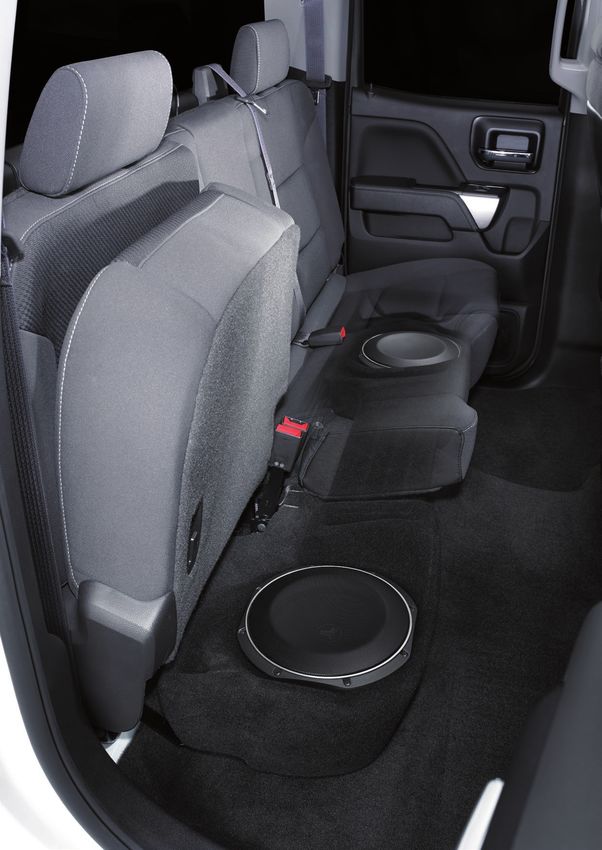

TW5v2 Thin Subwoofer Drivers
    The thinnest subwoofer driver in its class delivers premium JL Audio
    performance in difficult spaces.
    Our patented thin-line woofer technology compresses the architecture of the TW5v2 models using a “concentric tube” structure that supports
    the 17,8 cm diameter voice coil and the suspension attachments. This permits placement of the large motor structure much further forward
    in the speaker than with conventional designs, while allowing excellent linear excursion capability and mechanical stability. To unleash even
    more performance from this technology, the v2 improves upon the original TW5 woofers with 13% greater linear excursion capability. The cast
    alloy chassis has also been modified for greater strength and the redesigned motor now features an annular vent.

    Die patentierte Thin-Linie Subwoofer-Technologie der TW5v2 Modelle wird mittels einer durchdachten, konzentrischen Röhrenstruktur erreicht, welche
    die 17,8 cm Schwingspule und deren Aufhängung bestens unterstützt. Dies erlaubt die Platzierung des großen Magnetantriebs viel weiter vorne im
    Lautsprecher als bei herkömmlichen Designs ohne auf ausgezeichnete lineare Auslenkung und mechanische Stabilität verzichten zu müssen. Um noch
    mehr Leistung entfesseln zu können, wurde die lineare Auslenkung der TW5v2 Subs gegenüber den Vorgängermodellen um 13% vergrößert. Die neuen
    Aluguss-Körbe besitzen zudem eine höhere Festigkeit und der neu gestaltete Magnetantrieb verfügt nun über eine Ringöffnung zur bessern Kühlung.

    Key Technologies:                                                              13TW5v2-2 34 cm Thin Subwoofer Driver
    • DMA-optimized motor systems = lower distortion & higher output               600 Watts RMS, Impedance 2 Ohms
    • Highly linear, FEA-optimized suspension systems = lower                      Ultra-slim Diecast-Basket (patented)
      distortion and improved reliability                                          Injection Molded, Mica-Filled Poly-Cone
    • Elevated Frame Cooling System = improved power handling by                   VC = 7“ (178 mm), linear Xmax +/- 10.9 mm
      venting coil directly                                                        ‡ 67 mm, Ø 318 mm EUR* 749,–
    • FCAM Assembly System = improved moving parts alignment                       13TW5v2-4 34 cm Thin Subwoofer Driver
    • Lead Wire Management System = improved lead wire reliability                 600 Watts RMS, Impedance 4 Ohms
      with no effect on spider                                                     Ultra-slim Diecast-Basket (patented)
    • Extremely Shallow Mounting Depth, only 65 cm thin                            Injection Molded, Mica-Filled Poly-Cone
    • Extremely Small Sealed Enclosure Volume Requirements                         VC = 7“ (178 mm), linear Xmax +/- 10.9 mm
                                                                                   ‡ 67 mm, Ø 318 mm EUR* 749,–
    • Patented “Concentric Tube” Suspension Design
      (U.S. Patent #5,734,132 and #6,095,280)
    • Patented “Floating Cone Attach Method”Technology
      (U.S. Patent # 6,501,844)
    • Other U.S. and International Patents Pending

8
Every journey has a soundtrack - Let's make yours sound amazing - Audio Design GmbH
TW3 Thin Subwoofer Drivers
Deep, powerful and accurate JL Audio bass is
now possible in more applications than ever.

The TW3 subwoofers offer very shallow mounting depth and
operate in very compact enclosures, making them ideal for
challenging installations requiring excellent output and fidelity.
Dual voice coil permits wiring flexibility. Patented Concentric
Tube suspension technology. Building on the core technology of
our TW5 thin-line subwoofers, the new TW3’s deliver a powerful              Key Technologies:
combination of shallow mounting depth and excursion capability.             • DMA-optimized motor systems = lower distortion
In fact, they are capable of greater excursion than the W3v3.                 and higher output
                                                                            • Highly linear, FEA-optimized suspension = lower distortion
Die TW3 Subwoofer haben dank der patentierten, konzentrischen
                                                                              and improved reliability
Röhrenstruktur eine sehr geringe Einbautiefe und arbeiten bestens in sehr
kompakten Gehäusen, wodurch sie ideal für anspruchsvolle Anlagen            • Elevated Frame Cooling System = improved power handling
mit hoher Leistung und Klangtreue sind. Die Doppelschwingspulen               by venting coil directly
ermöglichen zudem eine hohe Flexibilität beim Verkabeln. Aufbauend          • FCAM Assembly System = improved moving parts alignment
auf der Kerntechnologie der TW5v2 Thin-Line Subwoofer, liefern die          • Lead Wire Management System = improved lead
TW3 Modelle ebenfalls eine leistungsstarke Kombination aus geringer           wire reliability with no effect on spider
Einbautiefe und hoher Auslenkung, die sogar höher als bei den
konventionellen W3v3 Subwoofern ist.
                                                                            10TW3-D4 25 cm Thin Subwoofer Driver
                                                                            400 Watts RMS, 2 x 4 Ohms
                                                                            Ultra-slim Diecast-Basket (patented)
                                                                            Injection Molded, Mica-Filled Poly-Cone
                                                                            Linear Xmax +/- 15.2 mm
                                                                            ‡ 83 mm, Ø 244 mm EUR* 449,–

                                                                            12TW3-D4 30 cm Thin Subwoofer Driver
                                                                            400 Watts RMS, 2 x 4 Ohms
                                                                            Ultra-slim Diecast-Basket (patented)
                                                                            Injection Molded, Mica-Filled Poly-Cone
                                                                            Linear Xmax +/- 15.2 mm
                                                                            ‡ 89 mm, Ø 295 mm EUR* 499,–

                                                                                                                                           9
Every journey has a soundtrack - Let's make yours sound amazing - Audio Design GmbH
TW1 Shallow Subwoofer Drivers
     Exceptional performance for tight-spaces and moderate
     power applications.
     The TW1 subwoofer drivers offer a powerful combination of shallow mounting depth, minimal frontal clearance and extremely small
     enclosure requirements, making them an outstanding choice for tight-space, moderate power applications. JL Audio‘s Patented Concentric
     Tube suspension technology delivers outstanding excursion capability to extract maximum performance potential. This is accomplished by
     recessing the suspension attachment surface, so that most of the forward excursion occurs within the frame‘s dimensions. TW1‘s are built in
     Miramar, Florida, USA for those seeking truly exceptional bass quality and impact.

     Die TW1 Subwoofer bieten eine leistungsstarke Kombination aus geringer Einbautiefe, geringem Überstand vorne und extrem kompakten
     Gehäuse-Anforderungen - hervorragend geeignet für kleine Einbauplätze und moderate Leistungsanforderungen. JL Audios patentierte
     Concentric Tube Technologie ermöglicht eine hervorragende Auslenkung und ein unvergleichliches Leistungspotenzial. Die Auslenkung
     der Schwingspule erfolgt zum größten Teil nur im Innern des Korbes. Dadurch erreicht man eine effiziente Raumnutzung und reduziert
     die Gesamttiefe. Die TW1 Subwoofer werden in Miramar/USA gefertigt und setzen absolut neue Maßstäbe in Sachen Bass-Qualität und
     Performance.

     10TW1-4/2 25 cm Shallow Subwoofer Driver
     300 Watts RMS, Impedance 4 or 2 Ohms
     Shallow Diecast-Basket (patented)
     Injection Molded, Mica-Filled Poly-Cone
     Recommended Volume 10 L
     linear Xmax +/- 10 mm
     ‡ 111 mm, Ø 230 mm EUR* 349,–                                                       12TW1-4/2 30 cm Shallow Subwoofer Driver
                                                                                         300 Watts RMS, Impedance 4 or 2 Ohms
                                                                                         Shallow Diecast-Basket (patented)
     Key Technologies:                                                                   Injection Molded, Mica-Filled Poly-Cone
     • Very shallow mounting depth (111 or 117 mm)                                       Recommended Volume 18,4 L,
     • No pole vent: permits mounting close to rear                                      linear Xmax +/- 10 mm
       wall of enclosure                                                                 ‡ 117 mm, Ø 281 mm EUR* 399,–

     • Extremely small sealed enclosure volume requirements
     • Long linear excursion capability (10 mm, one-way)
     • DMA-optimized motor design
     • Patented „concentric tube“ architecture
     • Patented „floating cone attach method“ technology
     • Cast alloy frame with flat edges for tight driver grouping
     • Injection molded, mica-filled polypropylene cone
     • Rubber surround
     • Steel mesh grille included with each driver
     • Precision-built in USA at JL Audio‘s
       Miramar, Florida factory

10
W3v3 Subwoofer Drivers
     Phenomenal performance at medium power
     levels, without requiring a large enclosure.
     This newest generation of W3 Subwoofers benefits from a whole suite of advanced technologies originally developed for our flagship the
     W7’s. The optimized motor systems and the long linear excursion capability minimize distortion and increase output, while multiple patented
     technologies enhance performance and reliability. A mineral-filled polypropylene upper cone body with a metallic JL Audio logo medallion
     provide a simple, classy look. A removable (and customizable) mounting flange trim ring receives grille-mesh inserts directly, without the need
     for additional grille hardware (Grille mesh inserts are sold separately).

     Diese neueste W3 Generation vereint die Vorteile einer       Key Technologies:
     ganzen Reihe von fortschrittlichen Technologien, die         • DMA-optimized motor systems = lower distortion & higher output
     ursprünglich für unser Flaggschiff W7 entwickelt wurden.
     Der optimierte Antrieb und die hohe lineare Auslenkung       • Highly linear, FEA-optimized suspension systems = lower distortion
     minimiert Verzerrungen und erhöht die Klangqualität,           and improved reliability
     während mehrere andere patentierte Technologien die          • Elevated Frame Cooling System = improved power handling by
     Leistung und Zuverlässigkeit verbessern. Die silbergraue,      venting coil directly
     mineralgefüllten Polypropylen-Membran mit JL Audio Logo      • FCAM Assembly System = improved moving parts alignment
     bietet eine schlichte und elegante Optik. Der abnehmbare,
     lackierbare Zierring besitzt Aufnahmen für die optional      • Lead Wire Management System = improved lead wire reliability
     erhältlichen Gitter-Einsätze.                                  with no effect on spider

     6W3v3-4 16,5 cm Subwoofer Driver
     250 Watts RMS, Impedance 4 Ohms, Coated
     Steel-Basket with Trim-Ring, Dual-Magnet, 2.8 kg
     Cone-Area 112 cm², linear Xmax +/- 8.9 mm
     ‡ 108 mm, Ø 140 mm EUR* 229,–

     8W3v3-4 20 cm Subwoofer Driver
     250 Watts RMS, Impedance 4 Ohms, Coated
     Steel-Basket with Trim-Ring, Dual-Magnet, 3.7 kg
     Cone-Area 210 cm², linear Xmax +/- 10.0 mm
     ‡ 118 mm, Ø 180 mm EUR* 249,–

     10W3v3-4/2 25 cm Subwoofer Driver
     500 Watts RMS, Impedance 4 or 2 Ohms, Coated
     Steel-Basket with Trim-Ring, Dual-Magnet, 5.6 kg
     Cone-Area 345 cm², linear Xmax +/- 14.0 mm
     ‡ 151 mm, Ø 230 mm EUR* 299,–

     12W3v3-4/2 30 cm Subwoofer Driver                           13W3v3-4/2 34 cm Subwoofer Driver
     500 Watts RMS, Impedance 4 or 2 Ohms, Coated                600 Watts RMS, Impedance 4 or 2 Ohms, Coated
     Steel-Basket with Trim-Ring, Dual-Magnet, 6.6 kg            Steel-Basket with Trim-Ring, Dual-Magnet, 8.1 kg
     Cone-Area 520 cm², linear Xmax +/- 13.0 mm                  Cone-Area 670 cm², linear Xmax +/- 15.5 mm
     ‡ 169 mm, Ø 281 mm EUR* 329,–                               ‡ 194 mm, Ø 319 mm EUR* 429,–

12
W1v3 Subwoofer Drivers
The shallow-depth woofer solution.
W1v3 share many features with our premium subwoofers, including our patented Elevated Frame-
Cooling and Floating Cone Attach Method™ technologies. As with JL Audio’s flagship drivers,
development for these woofers was guided by JL Audio’s proprietary DMA modeling system to
deliver superior dynamic stability and low distortion within their intended power envelope. A
striking injection-molded, black mica-filled polypropylene cone is finished with an aluminum
dust-cap with JL Audio logo to provide a classy look, while a removable (and customizable)
mounting flange trim ring receives grille-mesh inserts directly, without the need for additional
grille hardware. (Grille mesh inserts are sold separately).

Die W1v3 Subwoofer teilen sich viele Merkmale mit unseren Premium-Subwoofern, einschließlich
der patentierten Korbrahmen- und Membran-Technologien. Wie bei den anderen Flaggschiffen von
JL Audio kommt bei diesen Tieftönern der eigens entwickelte DMA-Magnetantrieb zum Einsatz, der
eine überlegene dynamische Stabilität und geringe Verzerrungen bei hoher Leistung ermöglicht. Die
elegante, schwarze mit Mica gefüllte Polypropylen-Membran ist mit einer Aluminium-Dustcap und
JL Audio Logo veredelt. Der abnehmbare, lackierbare Zierring besitzt Aufnahmen für die optional
erhältlichen Gitter-Einsätze.

Key Technologies:
• DMA-optimized motor systems = lower distortion and higher output
• Highly linear, suspension systems = lower distortion and improved reliability
• Elevated Frame Cooling System = improved power handling by venting coil directly
• FCAM Assembly System = improved moving parts alignment
• Lead Wire Management System = improved lead wire reliability with no effect on spider
• Customizable Trim Ring (U.S. Patent #D480,709)

                                                                                        8W1v3-4 20 cm Subwoofer Driver
                                                                                        150 Watts RMS, Impedance 4 Ohms
                                                                                        Coated Steel-Basket with Trim-Ring
                                                                                        Cone-Area 211 cm², linear Xmax +/- 8 mm
                                                                                        ‡ 98 mm, Ø 181 mm EUR* 179,–

                                                                                        10W1v3-4/2 25 cm Subwoofer Driver
                                                                                        300 Watts RMS, Impedance 4 or 2 Ohms
                                                                                        Coated Steel-Basket with Trim-Ring
                                                                                        Cone-Area 346 cm², linear Xmax +/- 11 mm
                                                                                        ‡ 117 mm, Ø 230 mm EUR* 229,–

                                                                                        12W1v3-4/2        30 cm Subwoofer Driver
                                                                                        300 Watts RMS, Impedance 4 or 2 Ohms
                                                                                        Coated Steel-Basket with Trim-Ring
                                                                                        Cone-Area 525 cm², linear Xmax +/- 11 mm
                                                                                        ‡ 137 mm, Ø 281 mm EUR* 249,–

                                                                                                                                   13
W0v3 Subwoofer Drivers
     You simply won’t find a better performing
     woofer in its price class.
     The term ”overbuilt” gets thrown around a lot, but in the case of the W0v3, it actually applies. With
     beefy voice coils and our patented Elevated-Frame Cooling, they’re certainly capable of handling power.
     Proprietary DMA-optimized motor systems offer best-in-class excursion capability, with increased output and
     better sound quality. In simple terms, when the going gets loud, the W0v3 are built to perform like no other woofers
     in their price class, making them the “go to” choice for those seeking high performance from an affordable subwoofer system.

     Der Begriff „überdimensioniert“ wird gerne negativ verwendet, aber bei den W0v3 Subwoofern hat er tatsächlich seine positiven Aspekte. Dank der groß-
     dimensionierten Schwingspulen und den zum Einsatz kommenden patentierten Technologien sind die Woofer in der Lage hohe Leistungen zu meistern.
     Die proprietären, optimierten Motorsysteme sorgen für eine hohe Auslenkungen der Schwingspule und ermöglichen eine erstaunliche Power und
     Klangqualität für diese Preisklasse. Die W0v3 Modelle sind erste Wahl, wenn es um viel Basspower zu erschwinglichen Preisen geht.

                                                                                                  Key Technologies:
                                                                                                  • DMA-optimized motor systems = lower
                                                                                                    distortion and higher output
                                                                                                  • Highly linear, FEA-optimized suspension = lower
                                                                                                    distortion and improved reliability
                                                                                                  • Elevated Frame Cooling System = improved
                                                                                                    power handling by venting coil directly
                                                                                                  • FCAM Assembly System = improved moving
                                                                                                    parts alignment
                                                                                                  • Lead Wire Management System = improved
                                                                                                    lead wire reliability with no effect on spider

                                                                                                  10W0v3-4 25 cm Subwoofer Driver
                                                                                                  300 Watts RMS, Impedance 4 Ohms, Steel basket
                                                                                                  Cone-Area 316 cm², linear Xmax +/- 11.4 mm
                                                                                                  ‡ 124 mm, Ø 230 mm EUR* 149,–

                                                                                                  12W0v3-4        30 cm Subwoofer Driver
                                                                                                  300 Watts RMS, Impedance 4 Ohms, Steel basket
                                                                                                  Cone-Area 481 cm², linear Xmax +/- 11.4 mm
                                                                                                  ‡ 137 mm, Ø 281 mm EUR* 169,–

                                                                                                  15W0v3-4        38 cm Subwoofer Driver
                                                                                                  500 Watts RMS, Impedance 4 Ohms, Steel basket
                                                                                                  Cone-Area 789 cm², linear Xmax +/- 12.7 mm
                                                                                                  ‡ 182 mm, Ø 349 mm EUR* 249,–

14
WXv2 Subwoofer Drivers
Real value can only exist if real performance
is delivered.
Built from the same DNA as the rest of the JL Audio subwoofer lineup, the WXv2 are centered on a long
excursion, DMA-optimized motor system, supported by our patented Elevated Frame Cooling and a highly linear
suspension. This means they deliver lots of low-distortion, high-quality bass with all types of music. The WXv2 incorporate
a new terminal, a lead-wire system woven into the spider, and a metallic silver frame finish that looks great in any installation.
WX are ideally suited for lower power applications and offer a powerful combination of performance, value and installation attributes.

Aus der gleichen DNA wie der Rest der JL Audio Subwoofer-Flotte stammend, überzeugen die WXv2 mit langem zentrierten Hub, optimierten
Magnetantrieben und der patentierten Rahmenkühlung samt hochlinearer Aufhängung. Sie liefern bei sehr geringer Verzerrung, hochwertige
Bassattacken bei allen Arten von Musik. Die WXv2 besitzen zudem ein neuartiges Anschluss-Terminal, in den Spider verwebte Litzen und eine robuste
Membran. WXv2 Subwoofer sind ideal für Anwendungen bei moderaten Ausgangsleistungen und bieten eine starke Kombination aus kräftigem Bass,
hoher Klangqualität und robuster Langlebigkeit.

Key Technologies:
• DMA-optimized motor systems = lower
  distortion and higher output
• Highly linear, FEA-optimized suspension = lower
  distortion and improved reliability
• Elevated Frame Cooling System = improved
  power handling by venting coil directly
• FCAM Assembly System = improved moving
  parts alignment
• Lead Wire Management System = improved
  lead wire reliability with no effect on spider

10WXv2-4 25 cm Subwoofer Driver
200 Watts RMS, Impedance 4 Ohms, Steel basket
Cone-Area 327 cm², linear Xmax +/- 9.5 mm
‡ 122 mm, Ø 230 mm EUR* 109,–

12WXv2-4 30 cm Subwoofer Driver
200 Watts RMS, Impedance 4 Ohms, Steel basket
Cone-Area 496 cm², linear Xmax +/- 9.5 mm
‡ 135 mm, Ø 281 mm EUR* 129,–

                                                                                                                                                    15
EN
NCLOSURES
W7 ProWedge™ Enclosures
     Are you ready for a higher level of sub-bass performance?

     CLS110RG-W7AE 25 cm Sealed
     750 Watts RMS, Impedance 3 Ohms
     Rear-Firing Design, Black Carpet / Laminate,
     Aluminum Bar Grille, 1 x 12W7-3 driver
     54 x 42 x 43,5/29 cm EUR* 1099,–

     CLS112RG-W7AE 30 cm Sealed
     1.000 Watts RMS, Impedance 3 Ohms
     Rear-Firing Design, Black Carpet / Laminate,
     Aluminum Bar Grille, 1 x 12W7-3 driver
     54 x 37 x 42/29 cm EUR* 1199,–

     For those who seek the ultimate in compact-enclosure sub-bass fidelity, we offer the sealed ProWedge™ systems, in which the superb
     performance capabilities of the W7 subwoofer driver are harnessed within a compact, sealed enclosure. These systems have it all: extension,
     impact, detail and smooth response... at any listening level. This enclosure design has been carefully engineered to the optimum sealed
     enclosure alignment for the W7 subwoofer and has been fine-tuned through extensive real-world listening. The enclosures come with black,
     high-grade automotive carpet, with gloss-black laminated decorative front baffle trim. Three solid aluminum bars provide stylish and rugged
     woofer protection.

     Für diejenigen, die ultimative Kompaktgehäuse mit ultrahoher Wiedergabetreue zu suchen, bieten wir die geschlossenen ProWedge™-Systeme. In
     diesen kompakten Gehäusen kommt die hervorragende Leistungsfähigkeit der W7 Woofer erst richtig zur Geltung. Diese Systeme haben alles: jede
     Menge Basspower, Detailgenauigkeit und geschmeidiges Ansprechverhalten ... bei jeder Lautstärke. Das Gehäuse-Design wurde sorgfältig und genau
     auf die mächtigen W7 Subs angepasst und umfangreichen Hörtests unterzogen. Die Gehäuse sind mit schwarzem, hochwertigem Teppich bezogen
     und mit einer in Hochglanz gefertigten Schallwand veredelt. Drei kräftige Alubügel bieten einen stilvollen und robusten Schutz für den Tieftöner.

                                                                                                           CLS113RG-W7AE 34 cm Sealed
                                                                                                           1.500 Watts RMS, Impendance 3 Ohms
                                                                                                           Rear-Firing Design, Black Carpet / Laminate,
                                                                                                           Aluminum Bar Grille, 1 x 13W7-1.5 driver
                                                                                                           57,5 x 46,5 x 46,5/29 cm EUR* 1499,–

18
W6v3 ProWedge™ Enclosures
Subwoofer drivers to deliver stunning output and stellar sonics.
W6v3 ProWedge™ systems incorporate our high-performance W6v3 subwoofer drivers in quality, MDF-constructed, sealed enclosures that
deliver smooth, powerful and articulate bass in very compact dimensions. The drivers and enclosures are designed and built in our Miramar,
Florida factory, incorporating multiple patented technologies. A super-tough, polymer grille is included to protect the subwoofer driver.

W6v3 ProWedge™ Systeme liefern eine geschmeidige, leistungsfähige und sehr gut artikulierte Bassperformance mit sehr kompakten Abmessungen.
In den geschlossenen und äußerst robusten MDF-Gehäusen kommen die leistungsstarken W6v3 Subwoofer zum Einsatz. Die Tieftöner und Gehäuse
werden in Miramar, Florida mit größter Präzision gebaut und beinhalten wie bei JL Audio üblich mehrere, patentierte Technologien. Um den
Subwoofer-Treiber optimal zu schützen, ist ein super-hartes Polymergitter im Lieferumfang enthalten.

CS110G-W6v3 25 cm Sealed
600 Watts RMS, Impedance 2 Ohms
Black high-grade automotive carpet
CNC-Cut High-Grade MDF
1 x 10W6v3-D4 driver
31 x 36 x 29 cm EUR* 799,–

                                                                                                   CS112G-W6v3 30 cm Sealed
                                                                                                   600 Watts RMS, Impedance 2 Ohms
                                                                                                   Black high-grade automotive carpet
                                                                                                   CNC-Cut High-Grade MDF
                                                                                                   1 x 12W6v3-D4 driver
                                                                                                   36 x 41 x 30 cm EUR* 899,–

                                                                                                                                              19
HO112-W6v3 30 cm Ported
                                                                                                                600 Watts RMS, Impedance 2 Ohms
                                                                                                                Chamber-Coupled, Ported,
                                                                                                                Rear-Firing Design, Dark Gray Carpet,
                                                                                                                1 x 12W6v3-D4 driver
                                                                                                                37 x 41 x 61 cm EUR* 999,–

     W6v3 H.O. Wedge™ Enclosures
     Excellent sound quality and awesome output.
     The new High Output Enclosures by JL Audio show off the absolute bass performance and offer an unique mix of excellent sound quality
     and high sound pressure levels. In the new HO-enclosures high classy W6v3 subwoofers are used, which require only very little enclosure
     volume compared to regular subwoofer systems. The innovative and patented internal chamber design ensures a very large effective area and
     length of the ports to maximize the performance of the W6v3 subs. Due to the unconventional construction of the enclosure and the internal
     tapered baffle, the W6v3 subwoofer is well protected.

     Die neuen High Output-Gehäuse von JL Audio trumpfen mit absolutem Hammerbass auf und bieten einen einzigartigen Mix aus hervorragender
     Klangqualität und hohem Schalldruck. In den neuen HO-Gehäusen kommen hochklassige W6v3 Subwoofer zum Einsatz, die nur sehr geringe
     Gehäusevolumina benötigen. Das neuartige und patentierte Innenkammer-Design sorgt für eine sehr große Wirkfläche und Mündungslänge des
     Ports, um die Leistung des W6v3 Subs optimal zu maximieren. Durch die unkonventionelle Konstruktionsweise der Gehäuse ist der Woofer, dank der
     innenliegenden, angeschrägten Schallwand, bestens geschützt.

     HO110-W6v3 25 cm Ported
     600 Watts RMS, Impedance 2 Ohms
     Chamber-Coupled, Ported,
     Rear-Firing Design, Dark Gray Carpet,
     1 x 10W6v3-D4 driver
     31 x 36 x 55 cm EUR* 899,–

20
TW5v2 PowerWedge™ Enclosures
Loaded, wired, ready to install nearly anywhere.

The 13TW5v2 low-profile subwoofer driver has received awards from around the world for its breakthrough performance capabilities in impos-
sibly tight spaces. In the sealed CS113TG-TW5v2 PowerWedge™ subwoofer system, we harness the performance of this patented woofer to
deliver amazing sub-bass performance from an enclosure that is only 184 mm deep at its base and 114 mm at the top. This enclosure design
has been carefully engineered to the optimum sealed enclosure alignment for the 13TW5v2 and has been fine-tuned through extensive
testing. This system is shipped wired, loaded and ready to connect via a five-way binding post terminal and its covered with black, high-grade
automotive carpet with „JL AUDIO“ embroidered in silver on the front baffle. A steel mesh grille is included to protect the subwoofer driver.

Der 13TW5v2 Low-Profile-Subwoofer wurde in der ganzen Welt für seine bahnbrechende Leistungsfähigkeit in unglaublich kompakten Gehäusen aus-
gezeichnet. Im geschlossenen CS113TG-TW5v2 PowerWedge™ Gehäuse kommt der patentierte Woofer mit seiner erstaunlichen Tiefbass-Leistung bei
einer Tiefe von nur 184 mm unten und 114 mm oben voll zur Geltung. Das Gehäuse-Design wurde sehr sorgfältig auf den 13TW5v2 abgestimmt und
durch umfangreiche Hörtests optimiert. Das System wird fix und fertig ausgeliefert, ist sofort zum Anschließen bereit und mit schwarzem, hochwerti-
gen Teppich bezogen, auf den in Silber „JL AUDIO“ auf die Schallwand gestickt ist. Ein Stahlgittergrill ist im Lieferumfang enthalten, der den Subwoofer
optimal schützt.

CS113TG-TW5v2 34 cm Sealed
600 Watts RMS, Impedance 2 Ohms
Sealed, Rear-Firing Enclosure, Black Carpet
Steel Mesh Grille, MDF wood, 1 x 13TW5v2-2 driver
54 x 40 x 19/12 cm EUR* 899,–

                                                                                                                                                           21
CS110TG-TW3 25 cm Sealed
                                                                                         400 Watts RMS, Impedance 2 Ohms,
                                                                                         Sealed, Rear-Firing Enclosure, Black Carpet
                                                                                         Steel Mesh Grille, MDF wood, 1 x 10TW3-D4 driver
                                                                                         49 x 32,5 x 17/11 cm EUR* 579,–

     TW3 PowerWedge™ Enclosures
     Fine-tuned through extensive real-world listening.
     In these sealed and compact PowerWedge™ subwoofer systems, we harness the performance of the amazing TW3 subwoofers to deliver
     amazing sub-bass from an enclosure that is only 159/184 mm deep at its base and 104/114 mm at the top. This special enclosure design has
     been carefully engineered to the optimum sealed enclosure alignment for the TW3 drivers and has been fine-tuned through extensive real-
     world listening. These subwoofer systems are shipped wired, loaded and ready to connect via a five-way binding post terminal. The enclosures
     are covered with black, high-grade automotive carpet with „JL AUDIO“ embroidered in silver on the front baffle. A steel mesh grille is included
     to protect the subwoofer driver.

     In den geschlossenen und kompakte PowerWedge™ Subwoofer-Systemen, erzeugen die großartigen TW3 Subwoofer einen erstaunlichen Tiefbass
     in sehr kompakten Gehäusen, die nur eine Tiefe von 159 bzw. 184 mm unten und 104 bzw. 114 mm oben besitzen. Das spezielle Gehäuse-Design
     wurde eigens für TW3-Subwoofer entwickelt und in umfangreichen Hörtests bestens abgestimmt. Die TW3 Subwoofer-Systeme werden fix und fertig
     ausgeliefert, sind sofort zum Anschließen bereit und mit schwarzem, hochwertigen Teppich bezogen, auf den in Silber „JL AUDIO“ auf die Schallwand
     gestickt ist. Ein Stahlgittergrill ist im Lieferumfang enthalten, der den Subwoofer optimal schützt.

     CS112TG-TW3 30 cm Sealed
     400 Watts RMS, Impedance 2 Ohms,
     Sealed, Rear-Firing Enclosure, Black Carpet
     Steel Mesh Grille, MDF wood, 1 x 12TW3-D4 driver
     54 x 37,5 x 18/12 cm EUR* 649,–

22
TW3 PowerWedge™ Enclosures
Outstanding performance, compact and ready to go!
Sealed PowerWedge™ systems incorporate the outstanding, U.S.-built TW3 drivers in quality, MDF-constructed, sealed enclosures to deliver
smooth bass response. All this, while remaining compact enough to fit in most vehicles.

Die Geschlossenen PowerWedge ™ -Systeme beinhalten die herausragenden, in den USA entwickelten TW3-Treiber, MDF-konstruierten, geschlossenen
Gehäusen, um eine reibungslose Basswiedergabe zu gewährleisten. All das und zusätzlich kompakt genug um in die meisten Fahrzeuge zu passen.

CS112LG-TW3 30 cm Sealed                                                                       CS110LG-TW3 25 cm Sealed
400 Watts RMS, Impedance 2 Ohms                                                                400 Watts RMS, Impedance 2 Ohms
Final Impendance 2 Ohms, Sealed, Rear-Firing                                                   Final Impendance 2 Ohms, Sealed, Rear-Firing
Enclosure, Black Carpet, Steel Mesh Grille,                                                    Enclosure, Black Carpet, Steel Mesh Grille,
MDF wood, 10TW3-D4 driver                                                                      MDF wood, 10TW3-D4 driver
60 x 40 x 13 cm EUR* 649,–                                                                     53 x 36 x 11 cm EUR* 579,–

                                                                                                                                               23
TW1 MicroSub™ Enclosures
     Deliver astonishing bass performance in very tight spaces.

     This incredible MicroSub™
     subwoofer system delivers the
     kind of output and extension that
     is normally possible with only
     much larger systems. The key to
     its performance lies in the precise                                                            CP110LG-TW1-2 25 cm Ported
     tuning of its TW1 subwoofer                                                                    300 Watts RMS, Impedance 2 Ohms
     driver into an efficient slot-ported                                                           Ported Enclosure, Black Carpet
     design.                                                                                        Steel Mesh Grille, MDF wood, 1 x 10TW1 driver
                                                                                                    53 x 34 x 16 cm EUR* 449,–
     Das MicroSub™ Subwoofer-System
     liefert eine unglaubliche Bassperfor-
     mance die normalerweise nur mit                                                                CP112LG-TW1-2 30 cm Ported
     viel größeren Gehäusen möglich ist.                                                            300 Watts RMS, Impedance 2 Ohms
     Die Gründe dafür sind die präzise                                                              Ported Enclosure, Black Carpet
     Abstimmung des Gehäuses auf den                                                                Steel Mesh Grille, MDF wood, 1 x 12TW1 driver
     innovativen TW1 Subwoofer und                                                                  63 x 40 x 23,5 cm EUR* 499,–
     das effiziente Slot-Ported-Design.

     TW1 PowerWedge™ Enclosures
     Outstanding performance, compact and ready to go!
     Harnessing the performance and insanely small box requirements of the TW1 subwoofer drivers, the PowerWedge™ subwoofer systems house
     dual TW1 subwoofers in compact sealed enclosures, resulting in deep, powerful bass output from an enclosure that’s only about the size of
     most other single driver systems.

     Dank der hervorragenden physikalischen Parameter der TW1-Subwoofer, liefern die PowerWedge™, die mit zwei Tieftönern bestückten Dual-Subwoofer
     Systeme, absolut kraftvolle und tiefe Bässe in kompakten geschlossenen Gehäusen, welche nur etwa so groß wie die meisten Gehäusesysteme mit nur
     einem Sub sind.
                                                                                                   CS110LG-TW1-2 25 cm Sealed
                                                                                                   300 Watts RMS, Impedance 2 Ohms
                                                                                                   Sealed Enclosure, Black Carpet
                                                                                                   Steel Mesh Grille, MDF wood, 10TW1-2 driver
                                                                                                   38 x 30 x 14 cm EUR* 499,–

                                                                                                   CS112LG-TW1-2 30 cm Sealed
                                                                                                   300 Watts RMS, Impedance 2 Ohms
                                                                                                   Sealed Enclosure, Black Carpet
                                                                                                   Steel Mesh Grille, MDF wood, 10TW1-2 driver
                                                                                                   46 x 35 x 17 cm EUR* 549,–

                                                                                                   CS210LG-TW1 2 x 25 cm Sealed
                                                                                                   600 Watts RMS, Impedance 2 Ohms
                                                                                                   Sealed Enclosure, Black Carpet
                                                                                                   Steel Mesh Grille, MDF wood, 2 x 10TW1 driver
                                                                                                   56 x 30 x 19 cm EUR* 749,–

                                                                                                   CS212LG-TW1 2 x 30 cm Sealed
                                                                                                   600 Watts RMS, Impedance 2 Ohms
                                                                                                   Sealed Enclosure, Black Carpet
                                                                                                   Steel Mesh Grille, MDF wood, 2 x 12TW1 driverr
                                                                                                   67 x 36 x 23 cm EUR* 899,–

24
TW1 MicroSub+™ Enclosures
Taking our high-performance, slot-ported enclosure designs to an all-new level.
MicroSub+™ systems unite a proprietary DCD™ equipped amplifier with specifically engineered, low-impedance TW1 drivers to extract
astonishing output with unprecedented efficiency from a compact sub-bass solution.

MicroSub +™ -Systeme vereinen einen proprietären DCD ™ -ausgestatteten Verstärker mit speziell entwickelten, niederohmigen TW1-Treibern,
um erstaunliche Leistung mit beispielloser Effizienz aus einer kompakten Subwoofer-Lösung zu gewinnen.

ACP112LG-TW1 30 cm Ported, Active                                                  ACP110LG-TW1 25 cm Ported, Active
400 Watts RMS, Impedance 0,25 Ohms, Auto Turn-On                                   400 Watts RMS, Impedance 0,25 Ohms, Auto Turn-On
Sealed Enclosure, Rear-Firing Enclosure, Black Carpet                              Sealed Enclosure, Rear-Firing Enclosure, Black Carpet
Steel Mesh Grille, MDF wood, 10TW1-0,25 driver                                     Steel Mesh Grille, MDF wood, 10TW1-0,25 driver
60 x 40 x 24 cm EUR* 799,–                                                         53 x 34 x 17 cm EUR* 749,–

                                                                                                                                           25
HO110RG-W3v3 25 cm Ported
                                                                                                  500 Watts RMS, Impedance 2 Ohms
                                                                                                  Chamber-Coupled, Rear-Firing Design Enclosure
                                                                                                  Gray Carpet with Black Insert, Aluminum Bar Grille
                                                                                                  1 x 10W3v3-4 driver, 75 x 34,5 x 31/19 cm
                                                                                                  EUR* 469,–

     W3v3 H.O. Wedge™ Enclosures
     Excellent sound quality and awesome output.
     JL Audio‘s patented High Output Enclosures are designed to deliver the ultimate high-performance bass experience with a rare combination
     of superb sound quality and awesome output. The chamber-coupled port design (U.S. patent #6,625,292) wraps around the inner enclosure
     boundary and terminates on one side of the woofer, coupling the port output to the woofer‘s direct output. This also provides the necessary
     surface area and port length to maximize the performance of the W3v3 subwoofer driver. This enclosure design has been carefully engineered
     to the optimum ported alignment for the W3v3 subwoofers, and has been fine-tuned through extensive real-world listening. Three solid
     aluminum bars provide stylish and rugged woofer protection.

     Die patentierten High Output Gehäuse von JL Audio sind so konzipiert, dass sie das ultimative Basserlebnis mit einer seltenen Kombination aus
     hervorragender Klangqualität und beeindruckender Ausgangsleistung liefern. Das gekoppelte Kammer-Port-Design umschließt das Innere des
     Gehäuses und endet an einer Seite des Woofers, und bündelt dann den Luftauslass und sorgt damit für eine unglaubliche Basspower. Dieses Prinzip
     sorgt auch für die nötige Fläche und Länge des Schallkanals, um die Leistung des integrierten W3v3 Subwoofers enorm zu maximieren. Das Gehäuse-
     Design wurde sorgfältig auf die Attribute der W3v3 Subwoofer abgestimmt und bei umfangreichen Hörtests optimiert. Drei stabile Alubügel bieten
     einen stilvollen und robusten Schutz für den Tieftöner.

     HO112RG-W3v3 30 cm Ported
     500 Watts RMS, Impedance 2 Ohms
     Chamber-Coupled, Rear-Firing Design Enclosure
     Gray Carpet with Black Insert, Aluminum Bar Grille
     1 x 12W3v3-4 driver, 82 x 39 x 34,5/19 cm
     EUR* 599,–

26
W3v3 Power Wedge™ Enclosures
Fine-tuned through extensive real-world listening.
This particular series harnesses the powerful attributes of the W3v3 subwoofer drivers in compact enclosures that deliver superb bass with
strong output. The CNC-Cut MDF enclosure is covered with dark gray high-grade automotive carpet. The angled-back design saves precious
cargo space and a steel mesh grille is included to protect the subwoofer driver.

Diese Serie nutzt die leistungsstarken Eigenschaften der W3v3 Subwoofer in sehr kompakten Gehäusen mit hervorragender Bass-Performance. Die
CNC-gefertigten MDF-Gehäuse sind mit dunkelgrauem hochwertigem Teppich bezogen und die abgewinkelte Rückwand spart wertvollen Laderaum.
Ein Metallschutzgitter ist im Lieferumfang enthalten, um den Subwoofer optimal zu schützen.

                                                                                 CP106LG-W3v3 16,5 cm Ported
                                                                                 150 Watts RMS, Impedance 4 Ohm
                                                                                 Grey Carpet, 1 x 6W3v3-4 (16,5 cm) driver
                                                                                 36 x 25 x 13 cm EUR* 299,–

                                                                                 CP108LG-W3v3 20 cm Ported
                                                                                 250 Watts RMS, Impedance 4 Ohms
                                                                                 Grey Carpet, 1 x 8W3v3-4 (20 cm) driver
                                                                                 47,5 x 28 x 13 cm EUR* 349,–

                                                                                 CP208LG-W3v3 2 x 20 cm Ported
                                                                                 500 Watts RMS, Impedance 2 Ohms
                                                                                 Grey Carpet, 2 x 8W3v3-4 (20 cm) driver
                                                                                 90,5 x 28,5 x 13 cm EUR* 629,–

                                                                                                                                              27
W3v3 MicroSub+™ Enclosures
     Taking our high-performance, slot-ported enclosure designs to an all-new level.
     MicroSub+™ systems unite a proprietary DCD™ equipped amplifier with specifically engineered, low-impedance W3v3 drivers to extract
     astonishing output with unprecedented efficiency from a compact sub-bass solution.

     MicroSub +™ -Systeme vereinen einen patentierten DCD ™ -ausgestatteten Verstärker mit speziell entwickelten, niederohmigen W3v3-Treibern, um
     erstaunliche Leistung mit beispielloser Effizienz aus einer kompakten Subwoofer-Lösung zu gewinnen.

                                                                                            ACP108LG-W3v3 20 cm Ported, Active
                                                                                            250 Watts RMS, Impedance 0,4 Ohms, Ported Low-Profile
                                                                                            Enclosure, Black Carpet, Steel Mesh Grille, with 8W3v3-0,4
                                                                                            driver, 47,5 x 28 x 13 cm EUR* 599,–

28
29
CP112-W0v3 30 cm Ported
     300 Watts RMS, Impendance 4 Ohms
     Grey Carpet, 1 x 12W0v3 (30 cm) driver
     42 x 39 x 52/40 cm EUR* 279,–

     W0v3 BassWedge™ Enclosures
     Real JL Audio slot-ported performance has never been this affordable!
     These potent slot-ported subwoofer systems fit a wide variety of vehicles and extract maximum performance from our potent
     W0v3 subwoofer drivers. Aggressive tuning delivers powerful bass without the need for a huge amplifier. The clever enclosure
     design enables a variety of installation options: Forward, rear or down-firing!
     Diese klangstarken Subwoofer-Systeme mit Slot-Ports passen in eine Vielzahl von Fahrzeugen und holen die maximale Leistung aus den
     W0v3 Subs heraus. Aggressives Soundtuning produziert mächtige Bässe, ohne dass besonders leistungsstarke Amps benötigt werden.
     Das clevere Gehäuse-Design ermöglicht eine Vielzahl von Optionen: Beschallung nach vorne, nach hinten oder nach unten!

                                                                                     CP110-W0v3 25 cm Ported
                                                                                     300 Watts RMS, Impedance 4 Ohms
                                                                                     Grey Carpet, 1 x 10W0v3 (25 cm) driver
                                                                                     40 x 35 x 45/33 cm EUR* 249,–

30
WXv2 BassWedge™ Enclosures
JL Audio enclosed WXv2 subwoofer systems offer you a wide variety of
precisely engineered and assembled subwoofer designs.

Our most affordable enclosed subwoofer systems feature MDF construction and quality carpet with a JL AUDIO logo embroidered onto the
top surface for a clean, classy look. Most importantly, they have been engineered with the same attention to detail as our most expensive
systems to deliver exceptional performance from their WX subwoofer drivers. BassWedge™ subwoofer systems deliver great-sounding sub-
bass at an unsurpassed value.
Unsere günstigsten geschlossenen Subwoofer-Systeme bieten eine robuste MDF-Konstruktion und einen hochwertigen Teppichbezug mit edlem JL
Audio-Logostick auf der Oberseite. Am wichtigsten ist aber, dass sie mit der gleichen Hingabe und Detailverliebtheit wie unsere teuersten Systeme
entwickelt wurden, um außergewöhnliche Leistungen aus den WX-Subwoofern rauszuholen. BassWedge™ Subwoofer-Systeme liefern gut klingende
Tiefbässe bei unübertroffenem Preis/Leistungsverhältnis.

        CS112-WX 30 cm Sealed                                                          CS212-WX 2 x 30 cm Sealed
        200 Watts RMS, Impedance 4 Ohms                                                400 Watts RMS, Impedance 2 Ohms
        Grey Carpet, 12WXv2-4 driver                                                   Grey Carpet, 2 x 12WXv2-4 driver
        50 x 39 x 30 cm EUR* 239,–                                                     82 x 39 x 30 cm EUR* 379,–

                                                                                                                                                    31
SOUND
SOUND TUN
TUNING
NING
TüN™ DSP tuning software
     Unleash the power of DSP to tune your system like never before!
     TüN™ is a software you can use to configure, tune and control your VXi amplifier and other JL Audio DSP products. TüN™ automatically
     recognizes which device it is connected to and allows you to make adjustments using a clear interface specifically set up for the product. TüN™
     is available for free download offering in a variety of applications: for computers and most handheld devices.

     TüN ™ ist eine Software, mit der Sie Ihren VXi-Verstärker und andere JL Audio DSP-Produkte konfigurieren, abstimmen und steuern können.
     TüN ™ erkennt automatisch woran es angeschlossen ist, und ermöglicht Ihnen, Anpassungen mit einer übersichtlichen Oberfläche vorzunehmen, die
     speziell für dieses Produkt eingerichtet wurde. TüN ™ kann kostenlos in verschiedenen Anwendungen für Computer und die meisten Handheld-Geräte
     heruntergeladen werden.

                              TüN™ is currently supporting the following JL Audio DSP products:

            FiX™ Processors                               TwK™ Processors                                          VXi Amplifiers
            OEM Integration DSP                             System Tuning DSP                                Amplifiers with integrated DSP

34
For Windows® PC or Apple® computers.
TüN™ connects via USB and offers complete control and command over the entire VXi feature set while you comfortably sit at your desk or in
the driver seat. Software can also be run in demo mode, without connected amplifiers, for offline setup or demo purposes.
TüN ™ verbindet sich über USB und bietet vollständige Kontrolle und Steuerung des gesamten VXi-Funktionsumfangs bequem von Ihrem Schreibtisch
oder Fahrersitz aus. Die Software läuft auch im Demo-Modus, ohne angeschlossene Verstärker, für Offline-Setup oder Demo-Zwecke.

                                 Equalizers                                                       Crossovers

                              Delay / Polarity                                                       Setup

                           TüN™ DSP Software download: jlaudio.com/tun

                                                                                                                                                35
For Android® or iOS® tablets.
     Enjoy the full TüN™ software experience on your tablet. TüN Mobile connects to compatible JL Audio VXi amplifiers via the VXi-BTC Bluetooth
     Communicator and offers complete control and command of the entire device’s feature set from the comfort of your desk or driver’s seat.
     The software also runs in demo mode, without connected devices, for offline setup or demo purposes.

     Genießen Sie die volle TüN ™ -Software-Erfahrung auf Ihrem Tablet. TüN Mobile kann über den VXi-BTC Bluetooth Communicator mit kompatiblen
     JL Audio VXi-Verstärkern verbunden werden und bietet vollständige Kontrolle und Steuerung des gesamten Funktionsumfangs des Geräts bequem von
     Ihrem Schreibtisch oder Fahrersitz aus. Die Software läuft auch im Demo-Modus, ohne angeschlossene Geräte, für Offline-Setup oder Demo-Zwecke.

                                        Equalizers                                                   Crossovers

                                     Delay / Polarity                                                   Setup

                        For quick tuning you can also use the TüN™ Express app:
       TüN Express offers control and command of essential initial settings from the inside or outside the car. Also available for iOS® and Android®
                                                                       Smartphones
             TüN Express ermöglicht die Kontrolle und Steuerung der wichtigsten Grundeinstellungen von Ihrem Schreibtisch oder Fahrersitz aus.
                                                    Auch erhältlich für iOS® und Android® Smartphones.

                                                     Apps are available at Google Play and App Store.

36
TwK™-D8 System Tuning DSP
     Audio Resolution 24 bit / 48 kHz Band
     8 x 10 Band EQ, Time Delay, comprehensive Level Controls
     fully linkable Polarity Control
     8-ch. Stereo RCA Outputs
     1 Digital Optical Output
     1 Digital Optical Input
     109 x 47 x 132 mm EUR* 399,–

     TwK™-88 System Tuning DSP
     Audio Resolution 24 bit / 48 kHz Band
     8 x 10 Band EQ, Time Delay, comprehensive Level Controls
     1 Digital Optical Input
     1 Coaxial Digital Input
     8-ch. Stereo RCA inputs
     8-Channel Cinch Outputs
     1 Optical Digital Output
     109 x 47 x 132 mm EUR* 449,–

     TwK™ System Tuning
     Unleash the power of DSP to tune your system like never before!
     The TwK-D8 is a state-of-the-art digital signal processor engineered to deliver world-class system tuning capabilities, in an easy-to-use format.
     Equipped with an advanced 24-bit DSP processor, the TwK-D8 is equipped with a digital optical (Toslink) input and connects directly to our
     FiX™ Interface or any 2-channel digital (S/PDIF) output, to maintain an all-digital signal path. The TwK™ D8 is also equipped with flexible input/
     output options, 80 total bands of equalization and powerful mixing tools. The included DRC-200 Digital Remote Controller lets you add dual
     configurable level controls, preset toggle, plus LED status reporting, all from the driver’s seat.

     Der TwK-D8 ist ein digitaler „State-of-the-Art“ Signalprozessor, der erstklassige Bedienbarkeit und umfangreiche System-Tuning-Funktionen zugleich
     bietet. Ausgestattet mit einem modernen 24-Bit-DSP-Prozessor, kann der TwK-D8 per digitalem optischen (Toslink)-Eingang direkt mit einem FiX™
     Interface oder einerm beliebigem 2-Kanal-Digital-Ausgang (S/PDIF) verbunden werden um den volldigitalen Signalpfad beizubehalten. Der TWK-D8
     ist zudem auch mit flexiblen Ein-/Ausgabe-Optionen und einem 80-Band EQ samt umfangreichen Abstimmungsfunktionen ausgestattet. Die im
     Lieferumfang enthaltene DRC-200 Digital-Fernbedienung mit Status-LED erlaubt es den Pegel und die gespeicherten Presets vom Fahrersitz aus zu
     kontrollieren.

38
FiX 82 OEM Interface
DSP with Automatic Time Correction and Digital EQ
Audio Resolution 24 bit / 48 kHz Band,
3 x 20 Band EQ, 1/3 Oktave (25 Hz - 20 kHz)
Auto Turn-On Mode (Signal/DC-Offset)                                                          FiX 86 OEM Interface
Auto Calibration (Time Correction, EQ)                                                        DSP with Automatic Time Correction and Digital EQ
8-ch. Stereo RCA inputs                                                                       Audio Resolution 24 bit / 48 kHz Band,
1 Stereo RCA Output                                                                           3 x 20 Band EQ, 1/3 Oktave (25 Hz - 20 kHz)
1 Optical Stereo Output                                                                       Auto Turn-On Mode (Signal/DC-Offset)
109 x 47 x 132 mm EUR* 399,–                                                                  Auto Calibration (Time Correction, EQ)
                                                                                              8-ch. Stereo RCA inputs
                                                                                              3 Stereo RCA Outputs
                                                                                              109 x 47 x 132 mm EUR* 399,–

FiX™ OEM Integration
Achieving great sound from your factory stereo has never been easier.
The FiX™ 82 is a state-of-the-art digital signal processor engineered to deliver world-class sound from factory audio systems, without replacing
the OEM source unit. Unlike other OEM interface products, the FiX™ 82 is the first DSP to automatically correct time delayed factory outputs
prior to signal summing and EQ correction. With a powerful 24-bit DSP processor and dual 1/3 octave equalizers onboard, complex 2-way,
3-way and 4-way factory audio outputs are combined and level-matched automatically into a flat, full-range stereo signal. Differential-
balanced inputs accept virtually any OEM analog audio signal, from low-voltage, line-level to high-power, amplified speaker-level outputs (up
to 30V RMS). Calibration is initiated with just a single button press and takes only about 30 seconds to complete, with no special equipment
needed. Output options include dual RCA jacks (4V RMS) or a digital optical (Toslink) output, supporting PCM audio (S/PDIF) 24 bit/48
kHz. Activation methods include 12-volt or automatic (Signal/DC-Offset Sensing), plus a dedicated remote turn-on output is on-hand for
controlling your aftermarket equipment.

Der FiX™ 82 ist ein „State-of-the-art“ Digital-Prozessor der entwickelt wurde, um ein erstklassiges Audiosignal aus Werksanlagen zu generieren,
ohne dass das Werksradio ersetzt werden muss. Im Gegensatz zu anderen OEM-Interface-Produkten ist der FiX™ 82 das erste DSP-Gerät, welches
automatisch die Laufzeitkorrektur und das bereits von einem Equalizer modifizierte Audiosignal der Werksanlage linearisiert. Ausgestattet mit einem
leistungsfähigen 24-Bit-DSP-Prozessor und einem Dual 1/3 Oktav-Equalizer, ist es möglich komplex modifizierte 2-Wege, 3-Wege oder 4-Wege-
Audiosignale zu summieren um daraus ein lineares Full-Range-Stereosignal zu generieren. Die differential-symmetrischen Eingänge akzeptieren
nahezu jedes analoge Audiosignal einer Werksanlage, angefangen bei Niedrigpegel-Signalen bis hin zu verstärkten Hochpegel-Signalen aus den
Lautsprecher-Ausgängen (bis zu 30 V RMS). Die Kalibrierung erfolgt mit nur einem einzigen Tastendruck und nimmt etwa 30 Sekunden in Anspruch,
ohne dass eine spezielle Ausrüstung benötigt wird. Ausgabeoptionen sind zwei Cinch-Buchsen (4V RMS) oder ein digitaler optischer Toslink-Ausgang
(PCM-Audio, S / PDIF, 24 Bit / 48 kHz). Das Einschalten des DSP kann entweder per automatischer Signalerkennung oder DC-Offset erfolgen. Das Gerät
liefert zudem einen Remote-Steuerausgang für weitere Aftermarket-Geräte.

DRC-100 Optional Remote                           DRC-200                                        FiX-LSA-4 Load-Sensing Adaptor
with Master Volume Control,                       Digital Remote for JLid™ Products              for the use of FiX 82. Provides a low enough
Handsfree Optimization,                           with Master Volume Control,                    load impedance to avoid that the audio
LED Status Reporting                              Handsfree Optimization,                        signal of the factory sound system will mute.
EUR* 49,00                                        LED Status Reporting EUR* 69,–                 EUR* 49,00

                                                                                                                                                      39
AMPLIFIERS
S
VXi DSP Amplifiers
     Simplify: Reference-grade amplifiers with integrated DSP
     VXi amplifiers combine JL Audio’s advanced amplifier technology with a powerful digital signal processor, all within a compact and beautiful
     package that is easy to install and offers unprecedented tuning power and flexibility.
       At the heart of each VXi amplifier is a customized, triple-core AKM® DSP engine. This powerful DSP not only enables powerful tuning
     capabilities, but it also helps to improve amplifier audio performance. The result is a new level of Class D amplifier performance, with
     outstanding efficiency, reliable power delivery and world-class audio quality.

     VXi-Modelle kombinieren die fortschrittliche Verstärkertechnologie von JL Audio mit leistungsstarken digitalen Signalprozessoren, alles in einem sehr
     kompakten und wunderschönen Gehäuse, das einfach zu installieren ist und beispiellose Tuning-Power und Flexibilität bietet.
       Das Herzstück eines jeden VXi-Verstärkers ist eine maßgeschneiderte drei-Kern AKM® DSP-Engine. Dieser leistungsstarke DSP ermöglicht nicht nur
     sehr gute Tuning-Funktionen, sondern hilft auch die Audioqualität des Verstärkers enorm zu verbessern. Das Ergebnis ist ein neues Level an
     Class-D-Verstärkerleistung mit herausragender Effizienz, hoher Laststabilität und erstklassiger Audioqualität.

     Key Technologies:
     • Triple-Core AKM® DSP engine
     • TüN™ Software Applications
     • NexD2™ Switching Amplifier Technology
     • Ultra-Versatile Analog and Digital Inputs
     • Unprecedented, Onboard DSP Tuning Power
     • Functional Compact Chassis Design
     • JLid™ System Command and Control
     • DRC-200 digital remote optional
     • Hi-Res audio processing at 24 bit/96 kHz
     • High Level Input

                                                                                                         VX1000/1i Monoblock Class D with DSP
                                                                                                         1 x 600 / 800 / 1000 W RMS @ 4 / 3 / 2 Ohms
                                                                                                         High / Lowpass, Time Delay, Line Output
                                                                                                         168 x 54 x 287 mm EUR* 999,–
                                             VX600/1i Monoblock Class D with DSP
                                             1 x 400 / 500 / 600 W RMS @ 4 / 3 / 2 Ohms
                                             High / Lowpass, Time Delay, Line Output
                                             168 x 54 x 229 mm EUR* 799,–

42
You can also read
Next slide ... Cancel
