Toni Technik Global Testing Solutions
Toni Technik
INNO ATION, ZU E L SSIGKEIT, INNO ATION, ELIABILIT ,
SE ICE UALIT T UALIT OF SE ICE
Chemischen Laboratorium für Tonindustrie
Tonindustrie Prüftechnik
Chemisches Laboratorium für Tonindustrie
Tonindustrie Prüftechnik
Toni Technik Baustoffprüfsysteme Toni Technik Baustoffprüfsysteme GmbH
GmbH
Toni Technik Global Testing Solutions
Toni Technik
INHALT / CONTENTS
01 Zement, Kalk, Gips, Mörtel
Cement, Lime, Gypsum, Mortar
02 Beton
Concrete
03 Funktionseinheiten
Performance Units

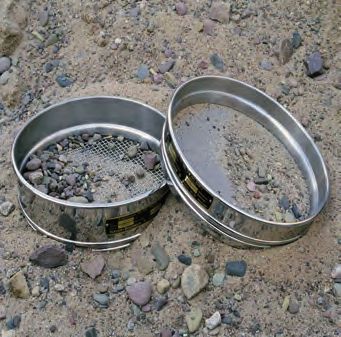

04 Siebanalyse
Sieve Analysis
05 Sonderprüfanlagen
Test Systems for Special Applications
06 Index
Index
07 Normenverzeichnis
List of Standards
Toni Technik Baustoffprüfsysteme GmbH
Toni Technik Baustoffprüfsysteme Zement / Kalk / Gips / Mörtel Cement / Lime / Gypsum / Mortar
Toni Technik Baustoffprüfsysteme
Probenahme Sampling
Probenehmer für gepackten Sampling Device for Packed
Zement Cement
Cement / Lime / Gypsum / Mortar
DIN EN 196-7 - ASTM C 183 - 9608.016 DIN EN 196-7 - ASTM C 183 -
AASHTO T 127 AASHTO T 127
Zement / Kalk / Gips / Mörtel
Länge 1200 mm, Ø 32 mm Length approx. 1200 mm, Ø 32 mm
Gewicht: ca. 3 kg Weight: approx. 3 kg
Bauform 9608.016 Model 9608.016
Sampling Device for Bulk
Probenehmer für losen Zement Cement
DIN EN 196-7 - ASTM C 183 - DIN EN 196-7 - ASTM C 183 -
AASHTO T 127 AASHTO T 127
9608.018
Länge 1500 mm, Ø 40 mm, Length approx. 1500 mm,
Inhalt ca. 3 l. 40 mm diam., capacity appr. 3 l.
Gewicht: ca. 5 kg Weight: approx. 5 kg
Bauform 9608.018 Model 9608.018
Dichte Density
01.02
Le Chatelier-Flasche 250 ml Le Chatelier Flask 250 ml
ASTM C 188 - AASHTO T 133 ASTM C 188 - AASHTO T 133
zur Bestimmung der Dichte von for the determination of density of
Zement. Graduierung von 0 - 1 und cement. With graduated neck 0 - 1 and
18 - 24 ml 18 - 24 ml.
Bauform 9608.015 Model 9608.015
Pyknometer 50 ml Pycnometer 50 ml
DIN EN 196-6 DIN EN 196-6
mit Kapillarstopfen, justiert bei 20 °C. with stopper, calibrated at 20 °C
Bauform 9015.050 Model 9015.050
Zubehör: Accessory:
Doppelspatel 185 mm Chattaway Spatula 185 mm
Bauform 9080.185.21 Model 9080.185.21
Einlaufgerät nach Böhme Bulk Density of Lime
DIN EN 459-2 - DIN 1060 DIN EN 459-2 - DIN 1060
zur Bestimmung des Schüttgewichtes. Consisting of cylindrical vessel, made
Bestehend aus Litergefäß, of brass, volume 1 l, adapter flange
Zwischenstück mit Verschlusskappe with shutter and top mounted filling
und Füllaufsatz mit Verschlusshebel. device with shutter activating lever.
Gewicht: ca. 4,5 kg Weight: approx. 4.5 kg
Bauform 4702 Model 4702
Zubehör: Accessory:
Aufsatzring Filling Ring
zur Bestimmung des Rüttelgewichtes. for the determination of vibrated
Bauform 4702.04 weight.
Model 4702.04
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.com
Toni Technik Baustoffprüfsysteme
Schüttdichte-Messgerät Bulk Density Test Set
bestehend aus Gestell mit Siebtrichter, comprising the frame, funnel with sieve
Cement / Lime / Gypsum / Mortar
Messgefäß 1 l, Spachtel, Abziehlineal mesh, volume measure 1 l, spatula,
und Schaufel. straight edge and shovel.
Zement / Kalk / Gips / Mörtel
Gewicht: ca. 6 kg Weight: approx. 6 kg
Bauform 9608.020 Model 9608.020
Schüttdichte-Messgefäß 1 l Bulk Density Measurer 1 l
zur Bestimmung des Litergewichtes for clinker weight determination and for
von Klinker und anderen Stoffen. powders.
Bauform 9571.001.01 Model 9571.001.01
Mahlfeinheit Fineness
Blaine Luftdurchlässigkeits- Blaine Air Permeability
prüfer Instrument
DIN EN 196-6 - ASTM C 204 - DIN EN 196-6 - ASTM C 204 -
BS 4359-2 - NF P15-442 BS 4359-2 - NF P15-442
zur Bestimmung der spezifischen for the determination of the specific 01.03
Oberfläche und Mahlfeinheit von surface of cement. Supplied complete
Zement. Gerät bestehend aus with stand, U-tube manometer, cell
Ständer, U-Rohr-Manometer, with perforated disk, plunger and a box
Durchlässigkeitszelle, Siebplatte, of filter paper.
Tauchkolben, Gummibalg, sowie Weight: approx. 3 kg
Filterpapier. Model 7201
Gewicht: ca. 3 kg
Bauform 7201
Blaine Luftdurchlässigkeits- Blaine Air Permeability
prüfer Instrument
wie 7201, aber mit Prüfzeugnis mit similar to 7201 but additionally with
Bestimmung der Gerätekonstante. Official Calibration Certificate including
Bauform 7201.10 evaluation of instrument specification.
Model 7201.10
Zubehör für die Kalibrierung:
Accessories for calibration:
Eichsand I
mit spezifischer Oberfläche von ca. Calibration Sand I
2800 cm²/g. Packung à 125 g. fineness appr. 2800 cm²/g.
Bauform 7201.002 Pack of 125 g.
Model 7201.002
Eichsand II
mit spezifischer Oberfläche von ca. Calibration Sand II
4000 cm²/g. Packung à 125 g. fineness appr. 4000 cm²/g.
Bauform 7201.003 Pack of 125 g.
Model 7201.003
Eichsand
mit spezifischer Oberfläche von ca. Calibration Sand
6000 cm²/g. Packung à 125 g. fineness appr. 6000 cm²/g.
Bauform 7201.009 Pack of 125 g.
Model 7201.009
Referenzzement 114p
mit spezifischer Oberfläche von ca. Reference Cement 114p
3700 cm²/g. Packung à 5 g. fineness appr. 3700 cm²/g.
Bauform 7201.007 Pack of 5 g.
Model 7201.007
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.com
Toni Technik Baustoffprüfsysteme
Ersatzteile/ Verbrauchsmaterial: Spare parts/ Consumables:
Cement / Lime / Gypsum / Mortar
Filterplättchen 12,7 mm Filter Paper 12.7 mm diam.
Packung à 1000 Stück. 1000 pcs.
Bauform 7201.004.1 Model 7201.004.1
Zement / Kalk / Gips / Mörtel
Füllöl 30 ml Manometer Fluid 30 ml
(leichtes Mineralöl) (light mineral oil)
Bauform 7201.050 Model 7201.050
U-Rohr-Manometer U-tube Manometer
Bauform 7201.016 Model 7201.016
U-Rohr-Manometer U-tube Manometer
passend für Geräte bis 2003 suitable for units supplied until
Bauform 7201.006 year 2003
Model 7201.006
ToniPERM Standard ToniPERM Standard
Blaine Luftdurchlässigkeits- Blaine Air Permeability
prüfer Instrument
01.04
DIN EN 196-6 - ASTM C 204 - DIN EN 196-6 - ASTM C 204 -
BS 4359-2 - NF P15-442 BS 4359-2 - NF P15-442
zur automatischen Bestimmung der for the automatic determination of
spezifischen Oberfläche von Zement. the fineness of cement. Consisting of
Bestehend aus Grundgerät mit basic unit with built-in microprocessor,
eingebautem Mikroprozessor, U-Rohr- U-tube-manometer, measuring cell.
Manometer, Messzelle. 230 V, 50/60 Hz.
230 V, 50/60 Hz. Weight: approx. 15 kg
Gewicht: ca. 15 kg Model 6568
Bauform 6568
Zubehör und Verbrauchsmaterial For accessories and consumables
siehe Seite 01.03 und auf dieser please see page 01.03 and this
Seite oben: page above :
7201.002/ 7201.003/ 7201.004.1/ 7201.002/ 7201.003/ 7201.004.1/
7201.007/ 7201.009 7201.007/ 7201.009
Ersatzteile: Spare parts:
U-Rohr-Manometer U-tube Manometer
Bauform 6568.006 Model 6568.006
Füllöl 30 ml Manometer Fluid 30 ml
(leichtes Mineralöl) (light mineral oil)
Bauform 6568.050 Model 6568.050
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.com
Toni Technik Baustoffprüfsysteme
ToniPERM ToniPERM
Elektronischer Electronic Air Permeability
Cement / Lime / Gypsum / Mortar
Luftdurchlässigkeitsprüfer Instrument
System Dyckerhoff Dyckerhoff System
Zement / Kalk / Gips / Mörtel
ASTM C 204 -Test Method B. ASTM C 204 -Test Method B.
zur Bestimmung der spezifischen for the determination of the fineness
Oberfläche von Zement und of powder particularly of cement.
anderen Materialien. Bestehend Consisting of microprocessor control
aus Mikroprozessor-Steuerteil unit with printer interface, U-tube-
mit Druckerschnittstelle, U-Rohr- manometer with level sensors,
Manometer mit Füllstands-Sensoren, diaphragm pump, 1 measuring cell.
Membranpumpe, 1 Messzelle. Supply incl. round filters Ø 41 mm (500
Lieferung inkl. Filterpapier Ø 41 mm pcs.), dust filters (100 pcs.).
(500 Stück), Staubfilter (100 Stück). 230 V, 50/60 Hz.
230 V, 50/60 Hz. Weight: approx. 23 kg
Gewicht: ca. 23 kg Model 6565
Bauform 6565
Optionales Zubehör: Optional accessories:
01.05
Software Software
für den Anschluss eines Druckers. for printer connection.
Bauform 6565.001 Model 6565.001
PC-Datenanbindung Connection to PC
incl. Datenschnittstellensoftware incl. ToniDAT file interface software.
ToniDAT. Model 6565.002
Bauform 6565.002
Messuhr Electronic Dial Gauge
für den Ausgleich des Messzellen- for compensation of permeability cell
volumens. volume.
Bauform 6565.003 Model 6565.003
Verdrehsicherung
für den Verdichtungsstempel. Anti-twisting Device
Bauform 6565.004 for fixing the plunger against turning.
Model 6565.004
Zweite Messzelle
Bauform 6565.007 Second Measuring Cell
Model 6565.007
Temperatursensor
für die automatische Temperatur- Temperature Sensor
messung während des Versuchs. for automatic measurement of
Bauform 6565.008 temperature during the test.
Model 6565.008
Software zum Anschluss einer Waage.
Bauform 6565.009 Software for connection to a balance.
Model 6565.009
Zubehör für die Kalibrierung: Accessories for calibration:
Eichsand I Standard Sand Sample I
mit spezifischer Oberfläche von ca. fineness approx. 2800 cm²/g
2800 cm²/g, Flasche mit 600 g. bottle of 600 g.
Bauform 7207.012 Model 7207.012
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.com
Toni Technik Baustoffprüfsysteme
Eichsand II Standard Sand Sample II
mit spezifischer Oberfläche von ca. fineness approx. 4000 cm²/g
Cement / Lime / Gypsum / Mortar
4000 cm²/g, Flasche mit 600 g. bottle of 600 g.
Bauform 7207.013 Model 7207.013
Zement / Kalk / Gips / Mörtel
Eichsand Standard Sand Sample
mit spezifischer Oberfläche von ca. fineness approx. 6000 cm²/g
6000 cm²/g, Flasche mit 600 g. bottle of 600 g.
Bauform 7207.016 Model 7207.016
Verbrauchsmaterial: Consumables:
Staubfilter Ø 13 mm Dust Filters Ø 13 mm
Packung à 100 Stück. Box of 100 pcs.
Bauform 7207.003 Model 7207.003
Rundfilter Ø 41 mm Round Filters Ø 41 mm
Packung à 500 Stück. Box of 500 pcs.
Bauform 7207.004 Model 7207.004
Füllöl 90 ml Manometer Fluid 90 ml
01.06
(leichtes Mineralöl) (light mineral oil)
Bauform 6565.050 Model 6565.050
Ersatzteil: Spare part:
U-Rohr-Manometer U-tube Manometer
Bauform 6565.006 Model 6565.006
Wagner Turbidimeter Wagner Turbidimeter
ASTM C 115 - AASHTO T 98 ASTM C 115 - AASHTO T 98
zur Bestimmung der spezifischen for the determination of fineness of
Oberfläche von Zement. Komplett mit portland cement. Supplied with burette,
Bürette, Rührer, Sieb und 4 Test- stirrer, test sieve and 4 test tubes. 230
röhrchen. 230 V, 50 Hz. V, 50 Hz.
Gewicht: ca. 55 kg Weight: approx. 55 kg
Bauform 9608.030 Model 9608.030
Gerät zur Bestimmung der Spray Nozzle Apparatus
Feinheit von Flugasche mittels
DIN EN 451-2 - ASTM C 430
Nasssiebung
for the determination of fineness of fly
DIN EN 451-2 - ASTM C 430
ash by wet sieving. Comprising spray
bestehend aus Sprühdüse, Manometer nozzle, pressure gauge,
und Sieb 45 μm. sieve 45 μm.
Gewicht: ca. 2,5 kg Weight: approx. 2.5 kg
Bauform 9608.050 Model 9608.050
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Abbindeverhalten Setting Time
Vicat Nadelgerät Vicat Needle Instrument
DIN EN 196-3 - NF P15-414/431 DIN EN 196-3 - NF P15-414/431
Cement / Lime / Gypsum / Mortar
zur manuellen Bestimmung des for the manual determination of the
Erstarrungsverhaltens von Zement. setting time and the normal con-
Zement / Kalk / Gips / Mörtel
Lieferumfang: Grundgestell mit Fallstab sistency of hydraulic cement. Supplied
für 300 g, with frame and falling bar for 300 g,
Nadeln dia. 1,13 mm für Erstarrungs- initial needle 1.13 mm diam., final
beginn und 1,13 mm mit Ansatz für needle 1.13 mm diam. with neck,
Erstarrungsende, Tauchstab dia. 10 consistency plunger 10 mm diam.,
mm, 2 Vicat-Ringen, 2 Glasplatten, 2 Vicat moulds, 2 glass plates,
Thermometer, Wasserbad. thermometer, water bath.
Gewicht: ca. 3 kg Weight: approx. 3 kg
Bauform 1802/EN Model 1802/EN
Vicat Nadelgerät Vicat Needle Device
ASTM C 187/191/472 ASTM C 187/191/472
zur manuellen Bestimmung des for the manual determination of
Erstarrungsverhaltens von Zement. the setting time and the normal
Lieferumfang: Grundgestell mit Fallstab consistency of hydraulic cement. 01.07
für 300 g, Nadel dia. 1,0 mm für Supplied with frame and falling bar for
Erstarrungsbeginn, Tauchstab dia. 10 300 g, initial needle 1.0 mm diam.,
mm, 2 Vicat-Ringen, 2 Glasplatten, consistency plunger 10 mm diam.,
Thermometer 2 Vicat moulds, 2 glass plates,
Gewicht: ca. 3 kg thermometer
Bauform 1802/ASTM Weight: approx. 3 kg
Model 1802/ASTM
Optionales Zubehör: Optional accessories:
Zusatzgewicht 700 g Additional Weight 700 g
für die Mörtelprüfung for testing mortar
DIN EN 480-2 DIN EN 480-2
Bauform 1801.15 Model 1801.15
Ersatzteile: Spare parts:
Nadel 1,13 mm Erstarrungsbeginn Initial Needle 1.13 mm
DIN EN 196-3 - BS 4550 DIN EN 196-3 - BS 4550
Bauform 1801.03 Model 1801.03
Nadel 1,13 mm Erstarrungsende Final Needle 1.13 mm
DIN EN 196-3 - BS 4550 DIN EN 196-3 - BS 4550
Bauform 1801.07 Model 1801.07
Nadel 1 mm Erstarrungsbeginn Initial Needle 1 mm
ASTM C 187/191/472 ASTM C 187/191/472
Bauform 1801.08 Model 1801.08
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Tauchstab Ø 10mm Plunger Ø 10mm
DIN EN 196-3 - DIN EN 196-3 -
Cement / Lime / Gypsum / Mortar
ASTM C 187/191/472 ASTM C 187/191/472
Bauform 1801.04 Model 1801.04
Zement / Kalk / Gips / Mörtel
Vicat-Ring Vicat Mould
DIN EN 196-3 DIN EN 196-3
Innen-Ø 65/75 mm, Höhe 40 mm. Internal diam. 65/75 mm,
Bauform 1801.11.1 height 40 mm.
Model 1801.11.1
Vicat-Ring Vicat Mould
ASTM C 187/191/472 ASTM C 187/191/472
Innen-Ø 60/70 mm, Höhe 40 mm. Internal diam. 60/70 mm,
Bauform 1801.21 height 40 mm.
Model 1801.21
Glasplatte ø 99 mm Glass Plate 99 mm diam.
Bauform 1802.12 Model 1802.12
Glasplatte 120 x 120 mm Glass Plate 120 x 120 mm
01.08
passend für Geräte bis 2005 und suitable for units supplied until 2005
ASTM Gerät. and ASTM instrument.
Bauform 1801.12 Model 1801.12
Thermometer Thermometer
Bauform 1801.13 Model 1801.13
Vicat-Nadelgerät für Gips Vicat Device for Gypsum
DIN 1168 - EN 13279-2 DIN 1168 - EN 13279-2
zur manuellen Bestimmung des for the manual determination of the
Erstarrungsverhaltens von Gips. setting time of gypsum. Supplied
Lieferumfang: Grundgestell mit with frame and falling bar for 100 g,
Fallstab für 100 g, Auslösevorrichtung, releasing device, conical plunger,
Tauchkonus, 2 Vicat-Ringen, 2 Vicat moulds, 2 glass plates,
2 Glasplatten, Thermometer. thermometer.
Bauform 1807 Model 1807
Ersatzteil: Spare part:
Tauchkonus Conical Plunger
Bauform 1807.02 Model 1807.02
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
ToniSET One ToniSET One
Computergesteuertes Vicat Computer Controlled Vicat
Cement / Lime / Gypsum / Mortar
Nadelgerät Needle Instrument
EN 196-3, ASTM C191, EN 13279-2, EN 196-3, ASTM C191, EN 13279-2,
Zement / Kalk / Gips / Mörtel
ASTM C472, EN 480-2, ASTM C807 ASTM C472, EN 480-2, ASTM C807
mit einer Messstelle zur automatischen with one measuring station for the
Bestimmung des Erstarrungsverhaltens determination of the the setting time of
von Zement, Gips oder Mörtel. cement, gypsum or mortar.
Programmierbarer Versuchsablauf. Programmable test sequences.
Integrierte Reinigungsvorrichtung. Integrated cleaning device. Internal
Interne Temperierung des Wassers in tempering of the water in the test
der Prüfwanne auf 20°C bei Standard- tank to 20°C at standard laboratory
laborbedingungen. 230 V, 50-60 Hz. conditions. 230 V, 50-60 Hz.
Gewicht: ca. 50 kg Weight: approx. 50 kg
Bauform 7301 Model 7301
ToniSET Two ToniSET Two
Computergesteuertes Vicat Computer Controlled Vicat
Nadelgerät Needle Instrument
EN 196-3, ASTM C191, EN 13279-2, EN 196-3, ASTM C191, EN 13279-2,
01.09
ASTM C472, EN 480-2, ASTM C807 ASTM C472, EN 480-2, ASTM C807
mit zwei Messstellen zur automatischen with two measuring stations for the
Bestimmung des Erstarrungsverhaltens determination of the the setting time of
von Zement, Gips oder Mörtel. cement, gypsum or mortar.
Programmierbarer Versuchsablauf. Programmable test sequences.
Integrierte Reinigungsvorrichtung. Integrated cleaning device. Internal
Interne Temperierung des Wassers in tempering of the water in the test
der Prüfwanne auf 20°C bei Standard- tank to 20°C at standard laboratory
laborbedingungen. 230 V, 50-60 Hz. conditions. 230 V, 50-60 Hz.
Gewicht: ca. 50 kg Weight: approx. 50 kg
Bauform 7302 Model 7302
Zubehör: Accessory:
Thermostat Thermostat
mit eingebauter Kältemaschine zur with integrated refrigerator for the
Temperierung des Wassers in der temperature regulation of the water in
Prüfwanne. 230 V, 50-60 Hz. the test basin. 230 V, 50-60 Hz.
Gewicht: ca. 20 kg Weight: approx. 20 kg
Bauform 7301.020 Model 7301.020
Fallstange Zement Drop rod cement
Bauform 7301.501 Model 7301.501
Fallstange Gips Drop rod gypsum
Bauform 7301.601 Model 7301.601
Fallstange Mörtel Drop rod mortar
Bauform 7301.701 Model 7301.701
Prüfraumabdeckplatte Cover plate
zur Erzielung einer höheren to obtain a higher humidity
Luftfeuchtigkeit Model 7301.015 / 7302.015
Bauform 7301.015 / 7302.015
Auswertsoftware VicatDB Evaluation software VicatDB
Bauform 7301.800 Bauform 7301.800
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Ersatzteile: Spare parts:
Cement / Lime / Gypsum / Mortar
Satz Vicatnadeln Ø 1,13 mm Set Vicat needles Ø 1.13 mm
EN 196-3 / EN 480-2 EN 196-3 / EN 480-2
Bauform 7301.007 Model 7301.007
Zement / Kalk / Gips / Mörtel
Gipsnadel (Tauchkonus) Conical penetrometer
EN 13279-2 EN 13279-2
Bauform 7301.008 Model 7301.008
Satz Vicatnadeln Ø 1,00 mm Set Vicat needles Ø 1.00 mm
ASTM C191/ C472 ASTM C191/ C472
Bauform 7301.009 Model 7301.009
Satz Vicatnadeln Ø 2,00 mm Set Vicat needles Ø 2.00 mm
ASTM C807 ASTM C807
Bauform 7301.012 Model 7301.012
Konischer Formring inkl. Formunterteil Conical mould incl. base plate
EN 196-3 / EN 13279-2 / EN 480-2 EN 196-3 / EN 13279-2 / EN 480-2
Ø70 / Ø80 mm, 40 mm hoch Ø70 / Ø80 mm, 40 mm high
Bauform 7301.002 Model 7301.002
01.10 Konischer Formring inkl. Formunterteil Conical mould incl. base plate
ASTM C191 / ASTM 472 ASTM C191 / ASTM 472
Ø60 / Ø70 mm, 40 mm hoch Ø60 / Ø70 mm, 40 mm high
Bauform 7301.005 Model 7301.005
Formring inkl. Formunterteil Mould incl. base plate
ASTM C807 ASTM C807
Ø76 mm, 40 mm hoch Ø76 mm, 40 mm high
Bauform 7301.006 Model 7301.006
Formunterteil mit Zentrierung Base plate with centering
Bauform 7301.004 Model 7301.004
Konischer Formring Conical mould
EN 196-3 / EN 13279-2 / EN 480-2 EN 196-3 / EN 13279-2 / EN 480-2
Ø70 mm / Ø80 mm, 40 mm hoch Ø70 mm / Ø80 mm, 40 mm high
Bauform 7301.003 Model 7301.003
Konischer Formring Conical mould
ASTM C191 / ASTM 472 ASTM C191 / ASTM C472
Ø60 mm / Ø70 mm, 40 mm hoch Ø60 mm / Ø70 mm, 40 mm high
Bauform 7301.010 Model 7301.010
Formring Mould
ASTM C807 ASTM C807
Ø76 mm / 40 mm hoch Ø76 mm / 40 mm high
Bauform 7301.013 Model 7301.013
Satz Ersatzfilzringe Set spare felt rings
für die Nadelreinigungsvorrichtung for the needle cleaning device
Bauform 7301.001 Model 7301.001
Satz Trocknungskegel Set drying cones
Bauform 7301.011 Model 7301.011
Satz Abstreifringe Set strip off rings
für die Kegelreinigungsvorrichtung for the cone cleaning device
Bauform 7301.014 Model 7301.014
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme

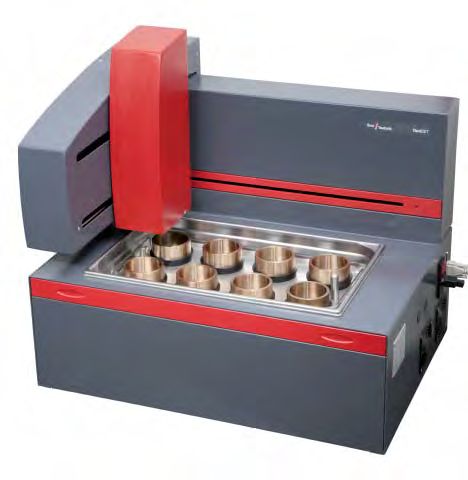

Computergesteuertes Vicat- Computer Controlled Vicat
Nadelgerät ToniSET Classic Needle Instrument ToniSET
Cement / Lime / Gypsum / Mortar
Classic
DIN EN 196-3
DIN EN 196-3
mit 8 Messstellen zur automatischen
Zement / Kalk / Gips / Mörtel
Bestimmung des Erstarrungsverhaltens with 8 measuring stations for the deter-
von Zement. mination of the setting time of cement.
Messstellen parallel in der Prüfwanne Parallel arranged measuring stations in
angeordnet. Programmierbarer a tank. Programmable test sequences.
Versuchsablauf. Supply:
Lieferumfang: basic instrument, software VICAT DB
Grundgerät, Software VICAT DB für die for test control and evaluation, PC-
Versuchsdurchführung und system, 1 needle Ø 1.13 mm, 8 Vicat
-auswertung, PC-System, moulds including base plates, needle
1 Nadel Ø 1,13 mm, 8 Vicat-Ringe cleaning device with water jet.
inklusive Formunterteilen, Nadelreini- 230 V, 50-60 Hz
gungsvorrichtung mit Wasserstrahl. Weight: approx. 60 kg
230 V, 50-60 Hz Model 7308.100
Gewicht: ca. 60 kg
Bauform 7308.100
01.11
Zubehör: Accessories:
Thermostat Thermostate
mit eingebauter Kältemaschine zur with integrated refrigerator for the con-
Temperierung des Wassers in der Prüf- trol of the temperature in the test tank.
wanne. 230 V, 50 Hz. 230 V, 50 Hz.
Gewicht: ca. 20 kg Weight: approx. 20 kg
Bauform 7308.020 Model 7308.020
Ersatzteile: Spare parts:
Satz Vicatnadeln (Ø 1,13 mm) EN Set Vicat needles (Ø 1.13 mm) EN
Bauform 7308.007 Model 7308.007
Konischer Formring inkl. Formunterteil Conical mould incl. base plate
Ø70 / Ø80 mm, 40 mm hoch Ø70 / Ø80 mm, 40 mm high
Material: Messing material: brass
Bauform 7308.002 Model 7308.002
Konischer Formring Conical mould
Ø70 / Ø80 mm, 40 mm hoch Ø70 / Ø80 mm, 40 mm high
Material: Messing material: brass
Bauform 7308.003 Model 7308.003
Formunterteil mit Zentrierung Base plate with centering
Bauform 7308.004 Model 7308.004
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme

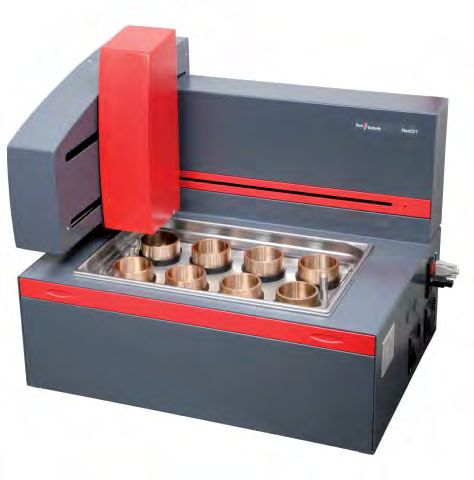

Computergesteuertes Vicat- Computer Controlled Vicat Needle
Nadelgerät ToniSET Classic Instrument ToniSET Classic
Cement / Lime / Gypsum / Mortar
DIN 1168 - EN 13279-2 DIN 1168 - EN 13279-2
mit 8 Messstellen zur automatischen with 8 measuring stations for
Zement / Kalk / Gips / Mörtel
Bestimmung des Erstarrungsverhaltens determination of the setting time of
von Gips. gypsum.
Messstellen in einer Wanne parallel Parallel arranged measuring places in a
angeordnet. Programmierbarer tank. Programmable test sequences.
Versuchsablauf. Supply:
Lieferumfang: basic instrument, software VICAT DB
Grundgerät, Software VICAT DB für for test control and evaluation, PC-
Versuchsdurchführung und- system, 1 conical plunger, 8 Vicat
auswertung, PC-System, moulds including base plates, needle
1 Tauchkonus , 8 Vicat-Ringe inlusive cleaning device with water jet.
Formunterteilen, Nadelreinigungsvor- 230 V, 50-60 Hz.
richtung mit Wasserstrahl. Weight: approx. 60 kg
230 V, 50-60 Hz. Model 7308.200
Gewicht: ca. 60 kg
Bauform 7308.200
01.12
Zubehör: Accessory:
Thermostat Thermostate
mit eingebauter Kältemaschine zur with integrated refrigerator for the
Temperierung des Wassers in der control of the temperature in the test
Prüfwanne. tank.
230 V, 50 Hz 230 V, 50 Hz
Gewicht: ca. 20 kg Weight: approx. 20 kg
Bauform 7308.020 Model 7308.020
Ersatzteile: Spare parts:
Tauchkonus Conical Plunger
Bauform 7328.006 Model 7328.006
Konischer Formring inkl. Formunterteil Conical mould incl. base plate
Ø70 / Ø80 mm, 40 mm hoch Ø70 / Ø80 mm, 40 mm high
Material: Messing material: brass
Bauform 7308.002 Model 7308.002
Konischer Formring Conical mould
Ø70 / Ø80 mm, 40 mm hoch Ø70 / Ø80 mm, 40 mm high
Material: Messing material: brass
Bauform 7308.003 Model 7308.003
Formunterteil mit Zentrierung Base plate with centering
Bauform 7308.004 Model 7308.004
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Computergesteuertes Vicat- Computer Controlled Vicat
Nadelgerät ToniSET Compact Instrument ToniSET Compact
Cement / Lime / Gypsum / Mortar
EN 196-3, ASTM C191, EN 13279-2, EN 196-3, ASTM C191, EN 13279-2,
ASTM C472 ASTM C472
Zement / Kalk / Gips / Mörtel
mit 6 Messstellen zur automatischen with 6 measuring stations for the auto-
Bestimmung des Erstarrungsverhaltens matic determination of the setting time
von Zement oder Gips. of cement or gypsum.
Messstellen ringförmig in einer Wanne Circular arranged measuring stations in
angeordnet. Versuchsdurchführung und a tank. Test control and evaluation via
- auswertung über Software VICAT DB. software VICAT DB. Integrated cleaning
Integrierte Reinigungsvorrichtung. device.
230 V, 50-60 Hz 230 V, 50-60 Hz
Gewicht: ca. 70 kg Weight: approx. 70 kg
Bauform 7306 Model 7306
Das erforderliche PC-System für die The required PC system for ToniSET
Serie ToniSET Compact ist nicht im Compact series is not included in
Lieferumfang enthalten und kann scope of supply and can be ordered
separat bestellt werden. separately. 01.13
Zubehör: Accessory:
Thermostat Thermostat
mit eingebauter Kältemaschine zur with integrated refrigerator for the
Temperierung des Wassers in der temperature regulation of the water in
Prüfwanne. the test basin.
230 V, 50-60 Hz. 230 V, 50-60 Hz.
Gewicht: ca. 20 kg Weight: approx. 20 kg
Bauform 7306.020 Model 7306.020
Prüfraumabdeckhaube Cover hood
zur Erzielung einer höheren Luftfeuchtig- to obtain a higher humidity and to protect
keit und zum Schutz des Bedieners (CE) the user (CE)
Bauform 7306.10 Model 7306.10
Prüfraumabdeckplatte Cover plate
zur Erzielung einer höheren to obtain a higher humidity
Luftfeuchtigkeit Bauform 7306.015
Bauform 7306.015
Ersatzteile: Spare parts:
Satz Vicatnadeln Ø 1,13 mm Set Vicat needles Ø 1.13 mm
EN 196-3 EN 196-3
Bauform 7306.007 Model 7306.007
Gipsnadel (Tauchkonus) Conical penetrometer
EN 13279-2 EN 13279-2
Bauform 7306.008 Model 7306.008
Satz Vicatnadeln Ø 1,00 mm Set Vicat needles Ø 1.00 mm
ASTM C191/ C472 ASTM C191/ C472
Bauform 7306.009 Model 7306.009
Konischer Formring inkl. Formunterteil Conical mould incl. base plate
EN 196-3 / EN 13279-2 EN 196-3 / EN 13279-2
Ø70 / Ø80 mm, 40 mm hoch Ø70 / Ø80 mm, 40 mm high
Bauform 7306.002 Model 7306.002
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Konischer Formring inkl. Formunterteil Conical mould incl. base plate
ASTM C191 / ASTM C472 ASTM C191 / ASTM C472
Cement / Lime / Gypsum / Mortar
Ø60 / Ø70 mm, 40 mm hoch Ø60 / Ø70 mm, 40 mm high
Bauform 7306.005 Model 7306.005
Zement / Kalk / Gips / Mörtel
Formunterteil mit Zentrierung Base plate with centering
Bauform 7306.004 Model 7306.004
Konischer Formring Conical mould
EN 196-3 / EN 13279-2 EN 196-3 / EN 13279-2
Ø70 mm / Ø80 mm, 40 mm hoch Ø70 mm / Ø80 mm, 40 mm high
Bauform 7306.003 Model 7306.003
Konischer Formring Conical mould
ASTM C191 / ASTM C472 ASTM C191 / ASTM C472
Ø60 mm / Ø70 mm, 40 mm hoch Ø60 mm / Ø70 mm, 40 mm high
Bauform 7306.010 Model 7306.010
Satz Trocknungskegel Set drying cones
Bauform 7306.011 Model 7306.011
01.14
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Computergesteuertes Vicat- Computer Controlled Vicat
Nadelgerät ToniSET Expert Needle Instrument ToniSET
Cement / Lime / Gypsum / Mortar
Expert
Zement DIN EN 196-3,
DIN 1164, Cement DIN EN 196-3,
Zement / Kalk / Gips / Mörtel
ASTM C 191 DIN 1164
Gips DIN 1168 EN ASTM C 191
13279 - 2 Gypsum DIN 1168 EN
Mörtel DIN EN 480-2 13279 - 2
Mortar DIN EN 480-2
mit bis zu 12 Messstellen zur
automatischen Bestimmung with up to 12 measuring places for
des Erstarrungsverhaltens von determining the setting time of mineral
mineralischen Bindemitteln. binders.
Messstellen in einer Wanne parallel Parallel arranged measuring places in a
angeordnet. Programmierbarer tank. Programmable test sequences.
Versuchsablauf. Supply:
Lieferumfang: Basic instrument, software for
Grundgerät, Software für programmed test sequences and
programmgesteuerten Prüfablauf evaluation, Vicat moulds incl. centering
und Versuchsauswertung, Vicat- device and glass plates, needle
Ringe inkl. Zentriervorrichtung, cleaning device with foam rubber strips
01.15
Nadelreinigungsvorrichtung mit resp. needle washing device (gypsum).
Schaumgummistreifen bzw. Wasch- 230 V, 50-60 Hz.
und Bürstvorrichtung (Gips). Gewicht: approx. 160 kg
230 V, 50-60 Hz.
Gewicht: ca. 160 kg
Das erforderliche PC-System für The required PC system for
die Serie ToniSET Expert ist nicht ToniSET Expert series is not
im Lieferumfang enthalten und included in scope of supply but can
kann separat bestellt werden. be ordered separately.
Folgende Versionen sind erhältlich. Bitte nennen Sie uns die Normen, denen das Gerät genügen soll.
The following versions are available. Please indicate required standards.
Bauform Norm Anzahl der Messplätze Anwendung
Model Standard Measuring places Application
DIN EN 196 - DIN 1164
7312.100 12 Zement / cement
ASTM C 191
DIN EN 196 - DIN 1164
Zement / cement
7312.200 ASTM C 191 11
Gips / gypsum
DIN 1168 - EN 13279-2
DIN EN 196 - DIN 1164
Zement / cement
7312.300 ASTM C 191 12
Mörtel / mortar
DIN EN 480-2
DIN EN 196 - DIN 1164 Zement / cement
7312.400 ASTM C 191 - DIN 1168 11 Gips / gypsum
EN 13279-2 - DIN EN 480-2 Mörtel / mortar
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Optionales Zubehör: Optional Accessories:
Cement / Lime / Gypsum / Mortar
Prüfraumabdeckplatte zur Erzielung Covering shield
einer höheren Luftfeuchtigkeit. to obtain higher humidity.
Bauform 7312.015 Model 7312.015
Zement / Kalk / Gips / Mörtel
Zusätzliche Reinigungsvorrichtung Additional Needle Cleaning Device
zur Reinigung mit Bürste und for cleaning with brush and water jet.
Wasserstrahl. Anbringung anstelle Mounted instead of a sample. Already
eines Messplatzes. Bereits enthalten included in versions 7312.200 and
in den Versionen 7312.200 und 7312.400.
7312.400. Model 7312.017
Bauform 7312.017
Thermostat Thermostate
mit eingebauter Kältemaschine zur with integrated refrigerator for the
genauen Temperierung des Wassers in precise controlling of the temperature in
der Prüfwanne. 230 V, 50 Hz the test tank. 230 V, 50 Hz.
Gewicht: ca. 27 kg Weight: approx. 27 kg
Bauform 7312.020 Model 7312.020
01.16
Verbrauchsmaterial und
Ersatzteile: Consumables and spare parts:
Satz Vicat-Nadeln (5 Stück) Set of Vicat Needles (5 needles)
DIN EN 196-3 - DIN 1164 DIN EN 196-3 - DIN 1164
zur Bestimmung des for determining the setting behaviour
Erstarrungsbeginns Ø 1,13 mm. 1.13 mm diam.
Bauform 7312.007 Model 7312.007
Satz Vicat-Nadeln (5 Stück) Set of Vicat Needles (5 needles)
ASTM C 191 ASTM C 191
zur Bestimmung des for determining the setting behaviour
Erstarrungsbeginns Ø 1,0 mm. 1.0 mm diam.
Bauform 7312.009 Model 7312.009
Tauchkonus Conical Plunger
DIN 1168 EN 13279 - 2 DIN 1168 EN 13279 - 2
Bauform 7312.006 Model 7312.006
Ersatzstreifen Spare foam rubber
für Nadelreinigungsvorrichtung, 10 m. for needle cleaning device, roll à 10 m.
Bauform 7312.005 Model 7312.005
Vicat-Ring Vicat Mould
DIN EN 196-3 - DIN EN 196-3 -
DIN 1168 - EN 13279-2 DIN 1168 - EN 13279-2
Innen-Ø 70/80 mm, Höhe 40 mm. Internal diam. 70/80 mm,
Bauform 7312.002 height 40 mm.
Model 7312.002
Vicat-Ring Vicat Mould
ASTM C 191 ASTM C 191
Innen-Ø 60/70 mm, Höhe 40 mm. Internal diam. 60/70 mm,
Bauform 7312.010 height 40 mm.
Model 7312.010
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Glasplatte Ø 99 mm Glass Plate 99 mm dia
Bauform 7320.003 Model 7320.003
Cement / Lime / Gypsum / Mortar
Probenhalte- und Zentriervorrichtung Specimen Support and Centering
Bauform 7320.004 Device
Zement / Kalk / Gips / Mörtel
Model 7320.004
Wir senden Ihnen auf Wunsch We would like to send you detailed
gern detaillierte Informationen information about our ToniSET
zu unseren ToniSET Vicat- Vicat Instrument. Please ask for our
Nadelgeräten. Bitte fordern Sie product information
unsere Produktinformationen an.
Ultraschall-Mess-System Ultrasonic Test System
ToniSONIC ToniSONIC
zur zerstörungsfreien Messung von for the non-destructive measurement
Abbindeprozessen verschiedener of the setting processes of various
Baustoffe: building materials:
01.17
Testsystem IP-8 inklusive der Software Test System IP-8 including software
UltraTestLab zum Anschluss von bis zu UltraTestLab for the connection of up
8 Messeinheiten der Bauart BP-7 to 8 measuring units type BP-7
Bauform 7318.010 Model 7318.010
Messeinheit BP-7 Measuring unit BP-7
inklusive Verbindungskabel including connection cables
Bauform 7318.020 Model 7318.020
Gillmore-Gerät Gillmore Apparatus
ASTM C 141/266 - AASHTO T154 ASTM C 141/266 - AASHTO T154
zur Bestimmung der Erstarrungszeit for the determination of setting time of
von Zement. cement.
Gewicht: ca. 3 kg Weight: approx. 3 kg
Bauform 9603.020 Model 9603.020
Prüfgerät zur Bestimmung der Apparatus for Determination of
Ansteifzeit von Mörtel Stiffening Time of Mortars
DIN EN 1015-9 DIN EN 1015-9
Lieferung mit Form, Eindringstab Supplied with mould, penetration bar,
und Scheibe. Inkl. Waage 20 kg, loose fitting collar and balance 20 kg,
Ablesbarkeit 10 g. readability 10 g.
Gewicht: ca. 15 kg Weight: approx. 15 kg
Bauform 7450 Model 7450
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Verarbeitbarkeit / Workability / Fluidity
Fließverhalten
Ausbreittisch nach Hägermann Flow Table
Cement / Lime / Gypsum / Mortar
DIN EN 459-2 - DIN EN 1015-3 DIN EN 459-2 - DIN EN 1015-3
Zement / Kalk / Gips / Mörtel
zur Bestimmung der Verarbeitbarkeit. to test the workability. Operated by an
Mit Elektroantrieb. Durchmesser der electric drive. Diameter of the table
Tischplatte 300 mm. Lieferung mit 300 mm. Supplied including counter,
Zählwerk sowie Edelstahl-Tischplatte, table top made of stainless steel, flow
Setztrichter, Aufsatz und Stampfer. 230 mould, funnel and tamper.
V, 50 Hz. 230 V, 50 Hz.
Gewicht: ca. 60 kg Weight: approx. 60 kg
Bauform 7120 Model 7120
Ausbreittisch nach Hägermann Flow Table
DIN EN 459-2 - DIN EN 1015-3 DIN EN 459-2 - DIN EN 1015-3
zur Bestimmung der Verarbeitbarkeit. to test the workability. Operated by
Mit Handkurbel. Durchmesser der handwheel. Diameter of the table
Tischplatte 300 mm. Lieferung mit 300 mm. Supplied including counter,
Zählwerk sowie Edelstahl-Tischplatte, table top made of stainless steel, flow
01.18 Setztrichter, Aufsatz und Stampfer. mould, funnel and tamper.
Gewicht: ca. 12 kg Weight: approx. 12 kg
Bauform 7120.050 Model 7120.050
Ausbreittisch nach Hägermann Flow Table
DIN 1060 DIN 1060
zur Bestimmung der Verarbeitbarkeit. to test the workability. Operated by an
Mit Elektroantrieb. Durchmesser electric drive. Diameter of the table
der Tischplatte 300 mm. Lieferung 300 mm. Supplied including counter,
mit Zählwerk sowie Tischplatte mit table top with glass plate and clamps,
Glasplatte und Halteklammern, flow mould, funnel and tamper. 230 V,
Setztrichter, Aufsatz und Stampfer. 230 50 Hz.
V, 50 Hz. Weight: approx. 60 kg
Gewicht: ca. 60 kg Model 7120.021
Bauform 7120.021
Ausbreittisch nach Hägermann Flow Table
DIN 1060 DIN 1060
zur Bestimmung der Verarbeitbarkeit. to test the workability. Operated by
Mit Handkurbel. Durchmesser handwheel. Diameter of the table
der Tischplatte 300 mm. Lieferung 300 mm. Supplied including counter,
mit Zählwerk sowie Tischplatte mit table top with glass plate and clamps,
Glasplatte und Halteklammern, flow mould, funnel and tamper.
Setztrichter, Aufsatz und Stampfer. Weight: approx. 12 kg
Gewicht: ca. 12 kg Model 7120.031
Bauform 7120.031
Ersatzteile: Spare parts:
Setztricher Flow Cone
DIN 1060 - EN 459-2 - DIN 1060 - EN 459-2 -
DIN EN 1015-3 DIN EN 1015-3
Bauform 7120.006 Model 7120.006
Aufsatz Filling Funnel
Bauform 7120.007 Model 7120.007
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Handstampfer Tamper
DIN 1060 - EN 459-2 - DIN 1060 - EN 459-2 -
Cement / Lime / Gypsum / Mortar
DIN EN 1015-3 - DIN EN 1015-7 DIN EN 1015-3 - DIN EN 1015-7
Bauform 7120.008 Model 7120.008
Zement / Kalk / Gips / Mörtel
Glasplatte Glass Platte
Bauform 7120.005.01 Model 7120.005.01
Glasplatte mit Fase Glass Plate with Chamfer
nur passend für alte Bauform 7612. suitable for old model 7612 only.
Bauform 203.037 Model 203.037
Ausbreittisch Flow Table
ASTM C 230/1437 - BS 4551-1 ASTM C 230/1437 - BS 4551-1
zur Bestimmung der Verarbeitbarkeit. to test the workability. Operated by
Mit Handkurbel. Durchmesser der handwheel. Diameter of the table is
Tischplatte 254 mm (10”). Lieferung mit 254 mm (10”), Supplied including flow
Setztrichter und Stampfer. Gewicht: ca. mould and tamper.
15 kg Weight: approx. 15 kg
Bauform 7221.050 Model 7221.050 01.19
Ausbreittisch Flow Table
ASTM C 230/1437 - BS 4551-1 ASTM C 230/1437 - BS 4551-1
zur Bestimmung der Verarbeitbarkeit. to test the workability. Operated by an
Mit Elektroantrieb und digitalem electric drive. Diameter of the table
Zählwerk, Durchmesser der Tischplatte is 254 mm (10”). Supplied including
254 mm (10”), Lieferung mit digital counter, flow mould made of
Setztrichter und Stampfer. 230 V, 50 brass and tamper. 230 V, 50 Hz.
Hz. Weight: approx. 30 kg
Gewicht: ca. 30 kg Model 7221.100
Bauform 7221.100
Zubehör: Accessory:
Ausbreitmaß-Schiebelehre Flow Caliper
ASTM C 230/1437 - BS 4551-1 ASTM C 230/1437 - BS 4551-1
Bauform 7221.100.10 Model 7221.100.10
Ersatzteile: Spare parts:
Setztrichter Flow Cone
Bauform 7221.050.10 Model 7221.050.10
Stampfer Tamper
Bauform 7221.050.11 Model 7221.050.11
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Steifemessgerät Plunger Penetration Apparatus
DIN EN 413-2/ 459-2/ 1015-4 - DIN EN 413-2/ 459-2/ 1015-4 -
Cement / Lime / Gypsum / Mortar
DIN 4211 DIN 4211
zur Messung des Eindringmaßes an for determining the consistence of
Zement / Kalk / Gips / Mörtel
Putz- und Mauerbindern, Baukalk masonry cement, fresh mortar and
und Mörtel. Lieferung mit Prüftopf und lime. Supplied with test cup and
Handstampfer. tamper.
Gewicht: ca. 8 kg Weight: approx. 8 kg
Bauform 9603.001 Model 9603.001
Verarbeitbarkeits-Messgerät Mortar Workability Apparatus
DIN EN 413-2 - NF P18-452 DIN EN 413-2 - NF P18-452
230 V, 50 Hz. 230 V, 50 Hz.
Gewicht: ca. 18 kg Weight: approx. 18 kg
Bauform 9603.002 Model 9603.002
Fließrinne für Mörtel Flow Test Channel
DIN EN 13395-2 DIN EN 13395-2
01.20
zur Prüfung des Fließverhaltens von for determination of flow of grout or
Vergussmörtel, Feinmörtel oder Mörtel. mortar. Made of stainless steel.
Aus Edelstahl. Model 9603.026
Bauform 9603.026
Marshtrichter Marsh Funnel
DIN EN 445 DIN EN 445
zur Bestimmung der Viskosität und used for viscosity and fluidity
Fließfähigkeit von Einpressmörtel. determinations on grout for
Lieferung mit Messingtrichter, Stativ, prestressing tendons. Funnel made of
Messbecher und 4 auswechselbaren brass supplied with stand, beaker and
Düsen 8 - 9 - 10 - 11 mm. 4 interchangeable nozzles:
Inhalt 1700 ml 8 - 9 - 10 - 11 mm.
Gewicht: ca. 10 kg Volume 1700 ml
Bauform 9603.003 Weight: approx. 10 kg
Model 9603.003
Zubehör: Accessory:
Düse 12,5 mm für Marsh-Trichter Nozzle 12.5 mm for Marsh Funnel
Bauform 9603.003.01 Model 9603.003.01
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Doppelmessbrücke Double Measuring Beam
DIN EN 445 - DIN 4227-5 DIN EN 445 - DIN 4227-5
Cement / Lime / Gypsum / Mortar
zur Bestimmung von Quell- und for the determination of swelling and
Absetzmaß von Einpressmörtel. setting of grout.
Zement / Kalk / Gips / Mörtel
Bauform 9603.040 Model 9603.040
Abtastgerät Scanning Apparatus
DIN EN 445 - DIN 4227-5 DIN EN 445 - DIN 4227-5
zur Bestimmung des Absetzmaßes for determination of swelling and
von Einpressmörtel. Lieferung mit setting of grout. Supplied with disk
Plexiglasscheibe und Tiefenmaß. made of plexiglas and depth gauge.
Bauform 9603.041 Model 9603.041
Eintauchgerät nach Prof. Walz Immersion Test Device
DIN EN 445 - DIN 4227-5 DIN EN 445 - DIN 4227-5
zur Bestimmung des Fließvermögens for determination of fluidity of grout
von Einpressmörtel. acc. to Prof. Walz. 01.21
Bauform 9603.045 Model 9603.045
Ausdehnungsmessgerät für Gips Plaster Extensometer for
Gypsum
BS 1191
BS 1191
Messuhr 10/ 0,01 mm
Bauform 9630.200.10 dial gauge 10 mm / 0.01 mm.
Model 9630.200.10
Becherglas Beaker
DIN 1168 - EN 13279-2 DIN 1168 - EN 13279-2
zur Bestimmung der Einstreumenge for determination of the water-gypsum
von Gips. ratio.
Bauform 9603.035 Model 9603.035
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Raumbeständigkeit Soundness
Le Chatelier-Ring Le Chatelier Mould
DIN EN 196 - BS 6463 DIN EN 196 - BS 6463
Cement / Lime / Gypsum / Mortar
bestehend aus geschlitztem consisting of split cylinder and 2
Zylinder mit 2 Messnadeln. Material: pointers. Material: Phosphorus Bronze.
Zement / Kalk / Gips / Mörtel
Federbronze. Model 4706
Bauform 4706
Accessories:
Zubehör:
Glass Plate 60 x 60 mm
Glasplatte 60 x 60 mm Model 4706.001
Bauform 4706.001
Weight 100 g
Gewicht 100 g Model 4706.002
Bauform 4706.002
Expansion Tester Le Chatelier
Prüfgerät für Le Chatelier-Ringe Mould
DIN EN 196 DIN EN 196
zur Überprüfung der Aufweitung des to check the elasticity of the mould.
01.22 Ringes. Lieferung mit 300 g-Gewicht. Supplied with weight of 300 g.
Bauform 4706.010.1 Model 4706.010.1
ToniCHAT Le Chatelier ToniCHAT Water Bath for Le
Wasserbad Chatelier Moulds
DIN EN 196-3 - BS 6463 DIN EN 196-3 - BS 6463
zur Aufnahme von 16 Le Chatelier- for up to 16 Le Chatelier Moulds,
Ringen, Aufheizzeit 30 ± 5 min heating time 30 ± 5 min not depending
unabhängig von der Wassermenge, on volume of water, constant
Temperaturkonstanthaltung bei 100°C, temperature at 100°C, automatic
automatische Abschaltung nach stop after end of test, purging
Versuchsende, Ablasshahn. Aufheizzeit tap. Adjustable heating time and
und Temperatur einstellbar. Bad- temperature. Interior made of stainless
Innenraum aus Edelstahl. steel. 230 V, 50 Hz.
230 V, 50 Hz. Weight: approx. 18 kg
Gewicht: ca. 18 kg Model 4706.025
Bauform 4706.025
Le Chatelier-Wasserbad Water Bath for Le Chatelier
Moulds
DIN EN 196-3 - BS 6463
DIN EN 196-3 - BS 6463
zur Aufnahme von 12 Le Chatelier-
Ringen, mit Thermostat, Bad- for up to 12 Le Chatelier Moulds,
Innenraum aus Edelstahl. thermostat controlled, interior made of
230 V, 50 Hz. stainless steel. 230 V, 50 Hz.
Gewicht: ca. 7 kg Weight: approx. 7 kg
Bauform 4706.021 Model 4706.021
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Pat Test Pat Test
DIN EN 459-2, BS 1191 DIN EN 459-2 - BS 1191
Cement / Lime / Gypsum / Mortar
zur Bestimmung der for determination of soundness of
Raumbeständigkeit von Baukalk und hydrated lime and gypsum. Comprising
Zement / Kalk / Gips / Mörtel
Gips. Bestehend aus konischem Ring ring mould 100 mm diam., height 5
Ø 100 mm, Höhe 5 mm, Grundplatte. mm and base plate.
Bauform 9603.036 Model 9603.036
Dreiteilige Stahlform Tripartite Steel Mould
DIN EN 459-2 DIN EN 459-2
zur Herstellung eines scheiben- for the preparation of a cylindrical
förmigen Prüfkörpers dia. 50 mm, specimen 50 mm diam. and 10 mm
Höhe 10 mm für die Bestimmung der height for determination of soundness
Raumbeständigkeit von Baukalk. of lime
Bauform 9603.070 Model 9603.070
Kalziumsilikat-Platte Absorbing Plate
DIN EN 459-2 DIN EN 459-2
01.23
100 x 100 x 25 mm, zur Bestimmung 100 x 100 x 25 mm made of
der Raumbeständigkeit von Baukalk. Calciumsilicate, for determination of
Bauform 9608.060 soundness of lime.
Model 9608.060
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Hochdruck-Autoklav High Pressure Autoclave
ASTM C 151 ASTM C 151
Cement / Lime / Gypsum / Mortar
zur Bestimmung der Raum- for determination of soundness of
beständigkeit. Lieferung mit cement, supplied incl. pressure gauge
Zement / Kalk / Gips / Mörtel
Manometer mit Druckregler, Über- with pressure control, safety pressure
druckventil, Feinablassventil, Ventilator valve, ventilation unit for fast cooling of
zur schnellen Abkühlung. Inhalt the vessel. Capacity 7.8 l, pressure
7,8 l, Betriebsdruck 25 bar, Tempera- 25 bar, temperature max. 250°C. 230
tur max. 250°C. 230 V, 50/60 Hz. V, 50/60 Hz.
Gewicht: ca. 80 kg Weight: approx. 80 kg
Bauform 9630.003 Model 9603.003
Zubehör: Accessories:
Zweites Manometer Second Pressure Gauge
zur Druckkontrolle Model 9630.003.01
Bauform 9630.003.01
Sicherheits-Temperaturbegrenzer Safety Temperature Limiter
01.24 Bauform 9630.003.02 Model 9630.003.02
Abdeckhaube für Deckel zum Schutz Heat Protection Hood for Lid
gegen Verbrennungen Model 9630.003.03
Bauform 9630.003.03
Temperaturanzeige Temperature Display
Bauform 9630.003.04 Model 9630.003.04
Probenhalter Specimen Rack
für Prismen 1“ x 1“ x 11¼“ for prisms 1“ x 1“ x 11¼“
Bauform 9630.003.10 Model 9630.003.10
Probenhalter Specimen Rack
für Prismen 40 x 40 x 160 mm for prisms 40 x 40 x 160 mm
Bauform 9630.003.11 Model 9630.003.11
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Doppelform Double Mould
ASTM C 490 ASTM C 490
Cement / Lime / Gypsum / Mortar
zur Herstellung von Proben 1“x1“x11¼” for preparation of specimens
für die Prüfung der Raumbeständigkeit. 1“x1“x11¼” for soundness test.
Zement / Kalk / Gips / Mörtel
Gewicht: ca. 7 kg Weight: approx. 7 kg
Bauform 6014 Model 6014
Zubehör: Accessory:
Messzäpfchen Measuring Pin
passend zur Form 6014 suitable for mould 6014
Bauform 7362.001 Model 7362.001
Doppelform, einfache Double Mould, simple design
Ausführung
ASTM C 490
ASTM C 490
for preparation of specimens
zur Herstellung von Proben 25 x 25 x 250 mm for soundness test,
25 x 25 x 250 mm für die Prüfung der supplied with 4 measuring pins.
Raumbeständigkeit. Weight: approx. 6 kg 01.25
Mit 4 Messzäpfchen. Model 9405.250
Gewicht: ca. 6 kg
Bauform 9405.250
Zubehör: Accessories:
Messzäpfchen Measuring Pin
passend zur Form 9405.250, suitable for mould 9405.250, 10 pcs.
10 Stück Model 9405.250.01
Bauform 9405.250.01
Längenänderung Shrinkage/ Expansion
Längenänderungsmessgerät Length Comparator
ASTM C 151/C 490 - BS 1881 ASTM C 151/C 490 - BS 1881
Gerät mit höhenverstellbarem Balken Complete with height adjustable beam
und analoger Messuhr 5 mm, and dial gauge 5 mm,
Auflösung 0,001 mm. resolution 0.001 mm.
Gewicht: ca. 5 kg Weight: approx. 5 kg
Bauform 9630.005 Model 9630.005
Längenänderungsmessgerät Length Comparator
ASTM C 151/C 490 - BS 1881 ASTM C 151/C 490 - BS 1881
wie 9630.005, aber mit digitaler Same as model 9630.005, but with
Messuhr 25 mm, Auflösung 0,001 mm. digital dial gauge 25 mm/ 0.001 mm.
Bauform 9630.010 Model 9630.010
Zubehör: Accessories:
Vergleichsmaßstab 250 mm Reference Bar 250 mm
Bauform 9630.005.02 Model 9630.005.02
Vergleichsmaßstab 160 mm Reference Bar 160 mm
Bauform 9630.310.01 Model 9630.310.01
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Schwindmessgerät Form B Length Comparator Type B
DIN 52450 - DIN EN 1367-4/ DIN 52450 - DIN EN 1367-4/
Cement / Lime / Gypsum / Mortar
12808-4/ 13454-2 - ASTM C 151/ 12808-4/ 13454-2 - ASTM C 151/
C 490 - BS 1881 C 490 - BS 1881
Zement / Kalk / Gips / Mörtel
Gerät mit analoger Messuhr 10 mm, Dial gauge 10 mm,
Auflösung 0,001 mm. resolution 0.001 mm.
Gewicht: ca. 4 kg Weight: approx. 4 kg
Bauform 9630.300 Model 9630.300
Schwindmessgerät Form B Length Comparator Type B
wie 9630.300, aber mit digitaler same as model 9630.300, but with
Messuhr 10 mm, Auflösung 0,001 mm. digital dial gauge 10 mm/ 0.001 mm.
Bauform 9630.301 Model 9630.301
Ersatzteile: Spare Parts:
Vergleichsmaßstab Form B, 160 mm Reference Bar, Type B, 160 mm
Bauform 9630.300.01 Model 9630.300.01
01.26 Zubehör: Accessories:
Messzäpfchen, Form AB Measuring Pin, Type AB
7362.005 zum Einsetzen in die Probe 7362.005 to insert into the sample
7362.006 zum Ankleben an die Probe 7362.006 to glue onto the sample
Schwindmessgerät Form C Length Comparator Type C
DIN 52450 - DIN EN 1367-4/ DIN 52450 - DIN EN 1367-4/
12808-4/13454-2/ 13892-1 - 12808-4/13454-2/ 13892-1 -
ASTM C 151/ C 490 - BS 1881 ASTM C 151/ C 490 - BS 1881
Gerät mit analoger Messuhr 10 mm, Dial gauge 10 mm,
Auflösung 0,001 mm. resolution 0.001 mm.
Gewicht: ca. 4 kg Weight: approx. 4 kg
Bauform 9630.310 Model 9630.310
Schwindmessgerät Form C Length Comparator Type C
wie 9630.310, aber mit digitaler same as model 9630.310, but with
Messuhr 10 mm, digital dial gauge 10 mm,
Auflösung 0,001 mm. resolution 0.001 mm.
Bauform 9630.320 Model 9630.320
Ersatzteil: Spare Part:
Vergleichsmaßstab Form C, 160 mm Reference Bar, Type C, 160 mm
Bauform 9630.310.01 Model 9630.310.01
Zubehör Accessories:
Messzäpfchen, Form C Measuring Pin, Type C
7362.001 zum Einsetzen in die Probe 7362.001 to insert into the sample
7362.002 zum Ankleben an die Probe 7362.002 to glue onto the sample
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comToni Technik Baustoffprüfsysteme
Abbindewärme Heat of Hydration
Differentialkalorimeter ToniCAL Differential Calorimeter ToniCAL
zur Online-Beurteilung des for online judgement on the setting
Cement / Lime / Gypsum / Mortar
Abbindeverhaltens hydraulischer behaviour of hydraulic binders. The
Bindemittel. Die Messung ermöglicht measurement makes it possible to
Zement / Kalk / Gips / Mörtel
die genaue Bestimmung der determine accurately the hydration heat
Hydratationswärme in J/g. Bestehend in J/g. Consisting of calorimeter block
aus Kalorimeterblock mit Messzelle, with measuring cell, heating element,
Heizquelle, Eintragsvorrichtung zur feeding device for mixing the reactants
Vermischung der Reaktionspartner and control device with electronic
und Steuergerät mit elektronischem temperature control, indication for the
Temperaturregler, Thermosignalanzeige thermo-signal with RS 232 interface,
mit Schnittstelle RS 232, temperature display, calibration unit.
Temperaturanzeige, Kalibriereinheit.
Folgende Modelle sind erhältlich:
Following models are available:
Differentialkalorimeter ToniCAL
Differential Calorimeter ToniCAL
für Zement
for Cement
Lieferung inkl. Verbrauchsmaterial
supplied incl. set of consumables with
mit 100 Probengefäßen, 10
100 test tubes, 10 vessels for fluid, 100 01.27
Flüssigkeitsbehältern, 100 Kanülen.
hollow needles. 230 V, 50/60 Hz.
230 V, 50/60 Hz.
Weight: approx. 32 kg
Gewicht: ca. 32 kg
Model 7338
Bauform 7338
Software ToniDCA
Software ToniDCA
zur Versuchsauswertung.
for Test Evaluation.
Bauform 7338.001
Model 7338.001
Das erforderliche PC-System für
The required PC system for
die Kalorimeter ToniCAL ist nicht
ToniCAL series is not included in
im Lieferumfang enthalten und
delivery range and can be ordered
kann separat bestellt werden.
separately.
Erweiterung für die
Zusatzmittelprüfung:
Extensions for Testing of Additives:
Mikroliterspritze 1,0 ml
Micro-liter syringe 1.0 ml
Bauform 7338.011
Model 7338.011
Injektionsnadeln
Injection Needles
0,80x120 mm (100 Stück)
0.80x120 mm (100 pieces)
Bauform 7338.005
Model 7338.005
Modifizierter Kalorimeterdeckeleinsatz
Modified insert for calorimeter cover
zur Integration einer zusätzlichen
to integrate one additional micro liter
Mikroliterspritze für die
syringe.
Zusatzmittelprüfung.
Model 7338.006
Model 7338.006
Verbrauchsmaterial für die
Zementprüfung:
Consumables for Cement Testing:
Probengefäße (Reagenzglas)
Box of Specimen Vessels (test tubes)
für 10 g Probenmenge (100 Stück)
for 10 g sample size (100 pieces)
Bauform 7338.002
Model 7338.002
Toni Technik Baustoffprüfsysteme GmbH Gustav-Meyer-Allee 25 D-13355 Berlin
Phone +49 30 46 40 39 21 Fax +49 30 46 40 39 22 E-Mail sales@tonitechnik.com www.tonitechnik.comYou can also read
