USER MANUAL - DS-10 DS-10 PLUS - Gold Note
EN

             DE

             IT

USER
MANUAL

DS-10
DS-10 PLUS
USER MANUAL - DS-10 DS-10 PLUS - Gold Note
USER MANUAL - DS-10 DS-10 PLUS - Gold Note
EN

                                            DE

                                            IT

Thank you for purchasing one of our units
and welcome into the Gold Note world,
where we turn High-End audio and music
into a new experience.

Maurizio Aterini,
founder of Gold Note
USER MANUAL - DS-10 DS-10 PLUS - Gold Note
| IMPORTANT SAFETY
| INFORMATIONS

PLEASE NOTE                                       the third prong are provided for your safety.
                                                  If the provided plug does not fit into
1 Do not disassemble any part of the
                                                  your outlet, consult an electrician for
    product.
                                                  replacement of the obsolete outlet. or
2 Do not use any part of the product for          pinched particularly at plugs, convenience
    other purposes.                               receptacles, and the point where they exit
                                                  from the apparatus.
3 For service and problems of any kind,
    contact qualified Gold Note personnel.       | 	 Only use attachments/accessories specified
                                                     by the manufacturer.
4 Protect the product from rain, humidity
    and keep away from heat sources, electric    | 	 Use only with the cart, stand, tripod,
    and electronic motors etc. The power             bracket, or table specified by the
    cord supplied must be used only on this          manufacturer, or sold with the apparatus.
    unit.
                                                  When a cart is used, use caution when
5 Gold Note does not have responsibility          moving the cart/apparatus combination to
    for any improper use of this unit.            avoid injury from tip-over.
                                                 | 	 Unplug this apparatus during lightning
                                                     storms or when unused for long periods
GENERIC INFORMATION                                  of time. Refer all servicing to qualified
                                                     service personnel only. Servicing is required
| 	 Read these instructions and store them.          when the apparatus has been damaged in
| 	 Heed all warnings.                               any way (such as when the power cord or
                                                     plug is damaged, liquid has been spilled
| 	 Follow the instructions.                         or objects have fallen into the apparatus,
| 	 Do not use this apparatus near water.            the apparatus has been exposed to rain
                                                     or moisture) and in any case when the
| 	 Clean only with a dry cloth.                     apparatus does not operate normally or
                                                     has been dropped.
| 	 Do not block the ventilation openings
    and install in accordance with the
    manufacturer’s instructions.
| 	 Do not install near heat sources such as
    radiators, heat registers, stoves or other
    apparatus (including amplifiers) that
    produce heat.
| 	 Do not defeat the safety purpose of
    the polarised or grounding-type plug: a
    polarised plug hastwo blades with one
    wider than the other.
| 	 A grounding type plug has two blades and
    a third grounding prong. The wide blade or
EN

                                                                                                             DE

                                                                                                             IT
This appliance has a serial number located on the rear panel.
Please record the model and serial number and retain them for your records.

 MODEL

 SERIAL NUMBER

CAUTION!                                             WARNING!

To reduce the risk of electric shock, do not         To prevent fire or shock hazard, do not
remove cover (or back). No user-serviceable          expose this appliance to rain or moisture.
parts inside. Refer only to qualified Gold
Note service personnel for service.

           GOLD NOTE - Information on the correct management of waste from
           household Equipment pursuant to the European Directive 2012/19/EU
           The crossed-out wheelie bin symbol shown on the equipment or its packaging indicates
           that the product, at the end of its useful life, must be collected separately from other waste
           to allow its proper treatment and recycling. The user must therefore deliver, free of charge,
           the end-of-life equipment to the centres for the separate collection of waste electrical and
           electronic equipment, or return it to the dealer in accordance with the procedures established
           by the legislation.
           The appropriate separate collection of discarded equipment allows for proper recycling,
           treatment and environmentally compatible disposal, helping to avoid the possible dispersion
           of hazardous substances and negative effects on the environment and health, favouring
           the reuse and/or recycling of the materials of which the equipment is composed of. Illegal
           dumping of the product by the user involves the application of administrative sanction
           provided for by the legislation in force. We invite you consult the current legislation and the
           measures adopted by the public service operating in your country or territory.
| INDEX                                                     EN

                                                            DE
INTRODUCTION AND FEATURES		         				                1
TECHNICAL SPECIFICATIONS 						 3                           IT

FRONT PANEL 								 5
REAR PANEL 								 6
SELECT FUNCTIONS 							 7
NETWORK SETUP								 8
FEATURES AND FUNCTIONS		 					10
CHAMELEON MODE 							12
CHAMELEON PARAMETERS   						14
CONNECTING OTHER SOURCES 						15
CONTROL APP		 						16
REMOTE CONTROL							20
FIRMWARE UPDATE 							21
PRODUCT REGISTRATION 							21
TROUBLESHOOTING 							22
RELATED PRODUCTS 							24

| PACKAGE CONTENT

 1x           1x          1x         1x        1x
 DS-10/PLUS   POWER       WI-FI      REMOTE    USER
              CABLE       ANTENNA    CONTROL   MANUAL
| INTRODUCTION AND FEATURES

A MODERN AUDIO SOURCE                                USB flash drive (DSD64 on USB and LAN,
                                                     PCM up to 24/192).
The DS-10 is a versatile state-of-the-
art streaming DAC designed for the
contemporary audiophile and featuring a              LINE PREAMP & HEADPHONE
new generation D/A Converter, UPnP-DLNA              OUTPUT
Streamer, Line Preamplifier and Headphone
Amplifier. The technology of the DS-10               The DS-10 is equipped with an on/off
is brilliantly enclosed in a compact-sized           switchable High-End Analogue Preamp
aluminium chassis and it’s the perfect               stage to enable the control of the analogue
addition to a modern High-End audio                  volume even through web players (when the
system. Inspired by our acclaimed IS-1000            Preamp stage is activated) and guarantee
All-In-One unit, it combines its extended            the best performance ever. The DS-10 also
connectivity features with the exceptional           features a professional 6.3mm headphones
high-resolution of the Bluetooth 5.0 - for the       output with two sensitivity levels (High/Low),
first time ever on a High-End audio product          a proprietary technology we developed to
- and the impressive headphones double               help get the best out of your headphones.
power GAIN output. The DS-10 PLUS is                 With the additional analogue input (available
also equipped with a 3.5 mm jack analogue            on the PLUS model only) the DS-10 PLUS
input, becoming a complete preamplifier for          becomes the perfect integration between
analogue and digital sources (available on           the Gold Note PH-10 phono stage and the
DS-10 PLUS only).                                    PA-10 power amplifier.

HIGH-END STREAMING DAC                               HIGH-QUALITY MADE IN ITALY
The DS-10 is a Roon Ready device with a              Our products are designed to ensure the
quick plug&play set-up and multi-room                best experience of use and the DS-10
capabilities. Simply connect it to your              features a state-of-the- art mechanical
network (Wi-Fi or Ethernet) and then to your         structure made of solid machined steel and
power amplifier or active speakers and get           thick aluminium. The high-quality materials
ready to explore the limitless possibilities         used guarantee low-frequency resonance,
of high-resolution music. Stream through             feedback vibrational control and low
Roon, Airplay, Tidal, MQA, Qobuz, Spotify            magnetic inertial field.
and Deezer, and control the DS-10 with
your smartphone or tablet through our App
(available for iOS and Android for free). With
DS-10 you can also play your collection of
digital music stored locally on a NAS or a

                                                 1
EN

                                                                                                      DE
CHAMALEON MODE                                        QUICK INSTALLATION
                                                                                                      IT
The DS-10 has a unique feature that sets              The DS-10 is a plug&play DAC that is easy
it apart from any other DAC, making it the            and quick to set up in your system. Once it’s
most versatile DAC available today - three            connected to your network, it only needs
different profiles can be selected to fine-tune       a power amplifier or some active speakers
the performance of the DAC, which adapts              and you are ready to start listening. All the
to the music it’s playing as a chameleon. For         functions available on the DS-10 are fully
the first time ever, the DAC behaviour can            controlled through the SKC (Single Knob
be changed to adapt to the music played               Control) and the dedicated App.
without modifying the audio signal and thus
maintaining the highest audio quality, acting
on the deemphasis, the low-pass digital               GOLD NOTE DESIGN
filters and the amount of power applied to
the circuits. Such profiles can be selected in        Thanks to the unique and innovative Gold
real-time during music playback delivering a          Note modular design, the DS-10 can
unique listening experience and ease of use           drive PSU-10 EVO, the dedicated external
thanks to the clear menu on the TFT display.          inductive power supply, to enhance its
It’s time to enjoy the unprecedented listening        performance even more. If you are after
pleasure that only the DS-10 can offer you.           uncompromising quality, check with your
                                                      local dealer the availability of PSU-10 EVO
                                                      and arrange a listening session.
EASY TO USE

With its large 2.8” TFT display you can
quickly check all the functions of the DS-10
and control it using the dedicated App and
our SKC (Single Knob Con- trol) located on
the front panel, or the Gold Note remote
control. The dedicated App - available for
free for Apple iOS (iPhone and iPad) and
Android smartphones and tablets - displays
all metadata, cover and other information
registered on the track as well as the real
resolution format.

                                                  2
| TECHNICAL SPECIFICATIONS

MAIN FEATURES                                   AUDIO OUTPUTS

| 	 D/A Converter AKM AK4493 PCM up to          | 	 DAC:
    32bit/768kHz and DSD512                         1 RCA @ 2Vrms, 1 XLR @ 2Vrms
| 	 Streamer Network Player PCM and DSD         | 	 Preamp:
                                                    1 RCA, 1 XLR, 1 headphone output with 6.3
| 	 Frequency response:                             mm jack
    20Hz-20kHz +/-0.1dB
| 	 THD (Total Harmonic Distortion):
     0.001% max                                 DIGITAL INPUTS
| 	 Signal to Noise ratio:                      1x RCA coaxial PCM asynchronous up to
    125dB                                           24bit/192kHz
| 	 Dynamic range:
                                                2x TOS-Link PCM asynchronous up to
    120dB
                                                    24bit/192kHz
| 	 Output impedance RCA/XRL:
    50Ω                                         1x AES/EBU balanced PCM asynchronous
                                                    up to 24bit/192kHz
| 	 Preamp Stage Volume Control:
    Enabled/disabled                            1x USB-B up to DSD512 and PCM up to
                                                    32bit/384kHz

                                                1x USB-A port DSD64 and PCM up to
POWER                                               24bit/192kHz, formatted in FAT32/NTFS
                                                    (32Gb max for pen drives)
| 	 Power supply:
    100-240V / 50-60Hz
| 	 Power consumption:                          ANALOGUE INPUT (DS-10 PLUS)
    30W
                                                | 	 3.5mm mini jack
| 	 Fuse:
    2A F

                                                   RESOLUTIONS

                             PCM 24/192   PCM 32/384            DSD64           DSD512

          NETWORK

          RCA

          AES/EBU
 INPUTS

          TOS-Link

          USB-A

          USB-B

                                            3
EN

                                                                                 DE
NETWORK CONNECTIVITY                            SUPPORTED MEDIA SERVERS
                                                                                 IT
| 	 LAN/WLAN (WiFi):                            | 	 All UPnP
    802.11b/g via RJ45 10/100Mbps
                                                | 	 DLNA
| 	 Bluetooth:
    High Definition 5.0 (44/16)                 | 	 Roon

HIGH QUALITY STREAMING                          DIMENSIONS AND WEIGHT

| 	 Roon                                        Dimensions:
                                                200mm W | 80mm H | 260mm D
| 	 Airplay
                                                Weight:
| 	 MQA                                         kg. 4 net - kg. 5 boxed
| 	 Qobuz
| 	 Deezer                                      REMOTE CONTROL
| 	 Spotify
                                                Multifunctional remote control
| 	 Tidal
| 	 vTuner                                      GN CONTROL APP

SUPPORTED AUDIO FORMATS
(NETWORK)

Up to PCM 24/192kHz
| 	 AIFF (.aif, .aiff, .aifc)
| 	 ALAC
| 	 WAV (.wav) packed/unpacked
| 	 FLAC
| 	 MP3
| 	 DSD64: DSF, DFF
| 	 Apple Lossless
| 	 OGG
| 	 Monkey’s

IMPORTANT
UPnP server must support DSD streaming in
order to stream DSD files.

                                            4
| FRONT PANEL

FRONT PANEL OVERVIEW

The front panel of the DS-10 has been             glance and adjust parameters either using
designed for ease of use and everyday             the knob, the remote or our App. On the
reliability. Everything revolves around the       front panel you’ll also find the headphone
interface with two key elements - the large       output, which features a dedicated volume
display and the SKC (Single Knob Control).        control and two levels of output sensitivity.
These provide you with intuitive controls
so that you can check the DS-10 settings at

                1

                2                                 4

                                                                                5
                3

 1                                                LED status light:
     LED status light
                                                      Red = standby
 2   IR
                                                      Blue = ON
 3   Headphone output                                 Green = powered by the external power
                                                      supply PSU-10 EVO
 4   Display
 5   SKC (Single Knob Control)

                                              5
| REAR PANEL                                                                                          EN

                                                                                                      DE
REAR PANEL OVERVIEW
                                                                                                      IT
The DS-10 features a wide selection of high-         power supply PSU-10 EVO to enhance the
quality connections to provide maximum               performance of your DS-10.
versatility. The digital inputs include USB-A
and USB-B, TOS, COAX, AES/EBU, and
Ethernet. On the DS-10 PLUS, a 3.5mm                 PLEASE NOTE
mini-jack is also available as an analog input       The antenna is packed separately, please
to connect a source such as the PH-10. The           ensure to install it correctly.
PSU IN input is dedicated to the external

                                                     15
                                  2
            1

                            14                                 16
                                                                          13             12

                                                                                              11

        3                   4          5             6         7          8        9     10

ANALOGUE LINE                    DIGITAL INPUT                      POWER AND OTHERS
OUTPUT
                                  3   Ethernet                      10 WPS Wi-Fi reset
 1   RCA unbalanced                                                 11 Wi-Fi Antenna
                                  4   USB-A
 2   XLR balanced                                                   12 Wi-Fi LED
                                  5   AES/EBU balanced
                                  6   RCA COAX                      13 AC plug IEC standard

                                  7   USB-B                         14 GN Link connector

                                  8   TOS 1                         15 PSU IN

                                  9   TOS 2                         16 LINE IN (available for DS-10
                                                                       PLUS only)

                                                 6
| SELECT FUNCTIONS

TURNING ON AND OFF THE DS-10

With the SKC: press and hold the knob for 3          With the remote: press the Power button
seconds, the LED will change status.                 once while pointing at the DS-10, don’t hold
                                                     down the button for too long.

                                                                 3 seconds push

HOW TO SELECT THE FUNCTIONS

1 Press the knob once to activate the                3 The frame will turn red: now you can turn
   SELECTION FRAME.                                     the knob to change the function.
2 Turn the knob left or right until the              4 Press the knob again when the desired
   desired function is highlighted by in white          value is set to confirm and exit the
   then press the knob to select it.                    selection.

                                                                                   Turn left
                                                                                   or right to
                                                                                   highlight the
                                                                                   selection

                                                                  Single push

                                                 7
| NETWORK SETUP                                                                                 EN

                                                                                                DE
LAN CONNECTION
                                                                                                IT
DS-10 supports both LAN and Wi-Fi
connection.
To use the LAN simply plug the cable into
the Ethernet port on the rear panel and you
are ready to go.

WIFI CONNECTION

If the DS-10 is not connected via Ethernet           Watch the video tutorial to learn how to
cable, the Wi-Fi mode is automatically               connect the DS-10 to your WiFi.
activated.                                           www.goldnote.it/ds-10-wifi-tutorial
The Wi-Fi blue led blinks steadily to indicate
that the DS-10 is ready to be associated to
your network.

                                                 8
WIFI CONNECTION

1 Turn ON the Wi-Fi on your mobile device        5 The DS-10 is now connected to the
   and find GOLD-NOTE_XXXX.                        selected Wi-Fi network.
2 Connect to GOLD-NOTE_XXXX using                6 Connect your mobile device to the same
   “password” as password.                         network used by DS-10.
3 Launch GN Control and go to DEVICE
   SETUP > Wi-Fi Network Selection.
4 Here are listed the Wi-Fi networks
   available, select the one you want the
   DS-10 to connect to.

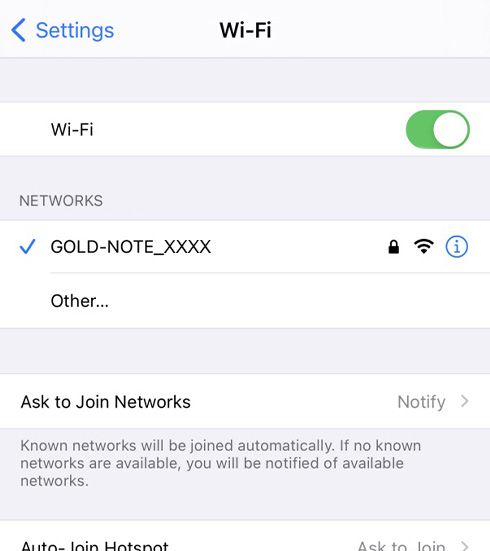

Turn ON the Wi-Fi and connect   Launch GN Control and go to    Select the Wi-Fi you want the DS-
to GOLD-NOTE_XXXX               DEVICE SETUP > Wi-Fi Network   10 to connect to.
                                Selection.

                                             9
| FEATURES AND FUNCTIONS                                                                               EN

                                                                                                       DE
OVERVIEW OF THE DISPLAY
                                                                                                       IT
Thanks to the display and the SKC, all the           part of the display. Please refer to the image
functions of the DS-10 can be adjusted on            below for details about the options available
the go. The volume is at the center with the         for each function.
other functions found in the top and bottom

                                  Enable functions

                                  PRE: volume control is ON
                                  DAC: fixed output (volume                    Display
 Streaming file                    control is bypassed)
 format and info                                                               Turn the display ON
                                  MUTE
                                                                               / OFF / Dimmer.

                                                                               When the display
 Output selection
                                                                               is OFF, simply
 Headphones                                                                    operate the knob
 Line Out                                                                      or the remote to
                                                                               turn it ON again
                                                                               temporarily (timing
                                                                               is 3 seconds).
 Volume

 0 to 100
                                                                               Headphone
                                                                               output level
 Input selection                                                               There are two
 Network                                                                       power output
                                                                               options available
 Bluetooth
                                                                               to allow you to
 Coax                                                                          perfectly match
 AES/EBU               Chameleon mode                                          both high-sensitivity
 TOS 1                                                                         and low-sensitivity
                       The presets are used to store the parameters of         headphones.
 TOS 2
                       the Chameleon mode. Select SETUP to open the
 USB DAC               Chameleon menu and fine-tune the DS-10. There           HIGH: 5W
 Line In*              are 3 preset slots available that you can customise     LOW: 1W
                       and quickly select. See the page dedicated to the
 *DS-10 PLUS only      Chameleon mode for more info.

                                                10
USING THE DS-10

OUTPUT SELECTION                                       always careful to avoid damages to your
                                                       loudspeakers and system when switching to
The DS-10 has two audio outputs:
                                                       the DAC mode.
| 	 LINE OUT
| 	 HEADPHONES
                                                       HEADPHONE OUTPUT LEVEL
Each output features a dedicated preamp
                                                       When using the headphone output, you can
stage to control the volume on that output,
                                                       adjust the output level to match it to your
meaning that you can send audio to both at
                                                       headphones requirements. We suggest to
the same time and adjust the volume of each
                                                       select High if you are using low-sensitivity
independently.
                                                       headphones, and Low for high-sensitivity
For example, you can send the audio to Line
                                                       headphones.
Out at a volume of 55 while sending it also
to Headphones at a volume of 42.
Select Line Out to send audio to the RCA               AUDIO FORMAT AND INFO
and XLR outputs.
Select Headphones to send audio to the                 The file format and resolution of the audio
headphone output. When you plug in your                stream are displayed in real-time, including
headphones, the DS-10 will automatically               additional info such as when you are playing
select Headphones as the output and mute               MQA files (the MQA icon shows at the top).
the Line Out.
To adjust the volume of an output, select it           DISPLAY BRIGHTNESS
from the menu first and then use the remote            You can adjust the display brightness in 4
or the SKC to change the volume. If you are            steps:
playing audio from both outputs and want
to mute one, select it first and then put it on        | 	 100%
MUTE.                                                  | 	 50%
                                                       | 	 25%
                                                       | 	 OFF
PRE AND DAC MODE
                                                       When OFF, use the SKC or the remote to
The DS-10 can operate in two modes:                    activate again the display for 3 seconds, the
| 	 PRE                                                display then turns off again.
| 	 DAC
When used in PRE mode, the preamp stage
is active and you can adjust the volume using
the remote, the SKC or the app GN Control.
In DAC mode, the DS-10 deactivates the
volume control so the signal is at the fixed
output of the source and you will need an
external preamp stage to adjust it.
When you select the DAC mode, a warning
message will show as a safety measure,
confirm the selection to proceed. Be

                                                  11
| CHAMELEON MODE                                                                                       EN

                                                                                                       DE
THE CHAMELEON DAC                                  ACCESS THE PRESET MENU
                                                                                                       IT
The Chameleon mode is a special feature            You can access the PRESET menu either
designed to let you fine-tune the behaviour        using the remote control or the rotary knob
of the DAC. Acting on three parameters, you        on the front panel.
can test 192 different setups, adapting the
DS-10 to your music and stereo system with         | 	 By remote control: use the left and right
the highest degree of customisation. These             arrow keys to browse the functions visible
parameters are Equalisation Curve, De-                 on the display. Select the word SETUP
emphasis Curve and DAC Power - and your                and push the ENTER key (central key
choices are stored into the memory of the              with GN logo) to confirm and access the
DS-10 using the presets.                               PRESET menu.
                                                   | 	 By rotary knob: turn the knob to browse
                                                       the functions, select the word SETUP and
                                                       push the knob to confirm and access the
                                                       PRESET menu.

 OFF                                                Setup

 DS-10 is in standard mode, the Chameleon           Press the knob or the Enter key on the remote to
 mode is OFF.                                       access the Chameleon mode menu.

                                              12
CUSTOMIZE YOUR LISTENING

| 	 By remote control: use the left and right          | 	 By rotary knob: turn the knob to browse
    arrow keys to browse the menu, push the                the menu, push the knob to select a
    ENTER key to select a parameter. When                  parameter. When the selected parameter
    the selected parameter turns grey it can be            turns grey it can be changed turning the
    changed: use the arrow keys to increase                knob to increase or decrease its value.
    or decrease its value. Press the ENTER                 Press the knob to confirm the selected
    key to confirm the selected value. Repeat              value. Repeat this operation for all
    this operation for all parameters. Select              parameters. Select the word OK and press
    the word OK and press ENTER to save the                the knob to save the changes. Select the
    changes. Select the word CANCEL to undo                word CANCEL and press the knob to undo
    the changes and return to the main screen.             the changes and return to the main screen.

 Grey color                                             Blue color
 The parameter is selected and ready to be              The changes made are confirmed. You can select
 modified.                                              and modify a different parameter or save the
                                                        changes made to the PRESET.

                                                        Preset 1-2-3

                                                        The changes made to the PRESETs remain
                                                        stored even if the DS-10 is turned OFF.
                                                        To use a PRESET previously modified simply
                                                        select it on the display and push the knob or the
                                                        ENTER key on the remote control to confirm the
                                                        selection.

                                                  13
| CHAMELEON PARAMETERS                                                                                 EN

                                                                                                       DE
We recommend to start with the PCM EQ                   The DEE and the DAC PWR have more
parameter to fine tune the DAC, then adjust             subtle effects on the sound but can make       IT
the DEE and lastly the DAC PWR.                         quite a difference in some systems.

The Chameleon parameters are:
                                                        | 	 DAC PWR
                                                            DAC Power (the current applied to the
| 	 PCM EQ                                                  chip)
    Equalisation Curve (the low-pass filter)
                                                         8 values available, from 0 to 7.
 Available settings:
                                                         When the value is set to 0, the chip is fed
 0 = Natural tone                                        the default current of 34 mA. By adjusting
     Super slow roll-off                                 the current fed to the DAC chip, you can
 1 = Acoustic tone                                       move from the cooler and more analytical
     Short delay with slow roll-off, with a              sound of the lower range of current, to
     group delay of 5.3/Fs                               the warmer and more analogue one of the
 2 = Traditional tone                                    higher range.
     Slow roll-off
                                                        Here is the list of the power absorption
 3 = Harmonic Sound
                                                        values for each step at a fixed signal of
    Short delay with low dispersion
                                                        1kHz@0dBfs:
 4 = Acoustic sound
     Short delay with sharp roll-off, with a             0 = 34 mA (default)
     group delay of 6.25/Fs                              1 = 31.7 mA
 5 = Traditional sound                                   2 = 32.1 mA
     Sharp roll-off                                      3 = 32.3 mA
                                                         4 = 32.6 mA
This control doesn’t apply to DSD files.
                                                         5 = 31.6 mA
                                                         6 = 32 mA
| 	 DEE
                                                         7 = 34.4 mA
    De-emphasis Curve (the roll-off at high
    frequencies)
 4 options available, from 0 to 3.
 When the value is set to 0, there is no
 De-emphasis applied. The De-emphasis
 is a filter that helps to optimise the roll-off
 at high frequencies. The DS-10 features
 3 settings that were originally designed
 for digital files with 32kHz, 44.1kHz and
 48kHz sampling rates, and that will give
 you different results when applied to your
 music.

                                                   14
| CONNECTING OTHER SOURCES

CONNECTING SOURCES

The high-quality connectors available on the             On the DS-10 PLUS, the 3.5mm LINE IN
rear panel of the DS-10 allow other digital              input can be used to connect analogue
devices to be connected, making it the core              sources, such as the PH-10 phono stage.
of a modern audio system.

                                   8                               7

        1                      2           3          4            5             6

 1   Ethernet                          4   RCA - Coaxial                 7   Line In
     Network                               Televisions                       3.5 mini jack preamp mode
                                           DVD Players                       (DS-10 PLUS only)
                                           CD Players
 2   USB-A                             5   USB-B                         8   GN Link
     FAT32/NTFS USB flash                  Computer                          12V trigger to link to other
     memories up to 32Gb                                                     Gold Note models in
     capacity max.                                                           Master-Slave mode, with
                                                                             the master unit turning
                                                                             ON/OFF the slave units.
 3   AES/EBU                           6   TOS-Link
     CD Players                            Televisions
     Professional digital source           DVD Players
                                           CD Players

                                                   15
| CONTROL APP                                                                                             EN

                                                                                                          DE
DOWNLOAD THE APP
                                                                                                          IT
Our app GN Control is the best way to
control your DS-10 and it’s required to
connect it to your Wi-Fi. It is also the easiest
way to stream music from online streaming                    App Store             Google Play Store
services such a Tidal and Qobuz, and from
your local libraries in case you store music on
a NAS or HDD.                                           Watch the video tutorial to learn how to stream
                                                        music, manage playlists and control your DS-10
                                                        from our App.

PLAYER SCREEN                                           www.goldnote.it/gn-control-tutorial

The player screen is your home, the screen
you see when you launch the app.

 Device setup                                                                      Control panel

 Repeat the                                                                        Track list order
 whole track
 list                                                                              Shuffle ON/OFF

 Play the
 whole track                                                                       Seek
 list once

 Repeat
 the current
 track

                                                                                   Play/Pause
                                                                                   Stop
                                                                                   Skip

 Volume control
                                                                                   Music

 Queue                                                                             Streaming services
                                                                                   and local music
 Track list

                                                                                   Play to
 Favourites
                                                                                   Select the music
 Folders and tracks                                                                player

                                                   16
PLAY TO & MUSIC

First, select the DS-10 from the Play To
screen.
If you don’t see the DS-10 listed, then the
device you are using and the DS-10 are not
connected to the same network.

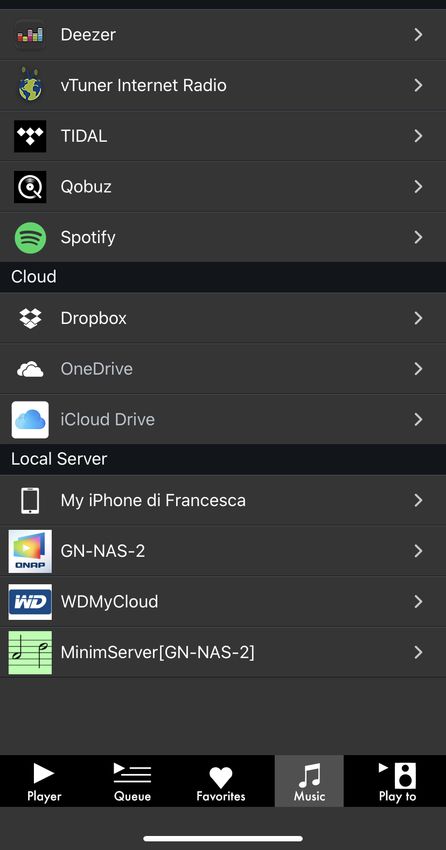

MUSIC

Tap Music from the navigation bar at the
bottom of the screen to select your music
source.
You can choose between several options,
such as:

Streaming services
| 	 Deezer
| 	 Qobuz
| 	 Spotify
| 	 TIDAL
| 	 vTuner

Cloud Storage services
| 	 Dropbox
| 	 OneDrive

Local services
| 	 Network NAS and UPnP/DLNA services
| 	 USB flash drives are listed as “DS-10
    Server”

                                              17
EN

                                                                         DE
CONTROL PANEL
                                                                         IT
Tap the information icon found at the top
right corner of the Player screen to access
the control panel.
The control panel mirrors what you see on
the display of your DS-10, allowing you
to access all the features and functions,
including the volume, the input selection, the
gapless function and more.

 Output selection                                     PRE/DAC
 Line out
 Headphones
                                                      Volume control

                                                      Input selection
                                                      Network
                                                      Bluetooth
 Chameleon mode                                       Coax
                                                      AES/EBU
 OFF
 Preset 1                                             TOS-1
 Preset 2                                             TOS-2
 Preset 3                                             USB-DAC
                                                      Line In*

                                                      *DS-10 PLUS only
 Power ON/OFF
 This button will shut
 down the unit                                        Headphone
                                                      output level
                                                      High
                                                      Low

                                                      Gapless ON/OFF

                                                 18
DEVICE SETUP

Tap the setup icon found at the top left
corner of the Player screen and then Device
Setup to access device setup menu.
Here you can change the name of the DS-10
(as shown on other connected devices), the
Wi-Fi, see the firmware version and check for
new firmware updates.
WiFi network
Connect the device to a different Wi-Fi
network.
Device name change
Rename the device on the network.

LAN IP
LAN static IP address setup.
Wi-Fi IP
Wi-Fi static IP address setup.
Firmware update
The app notifies when a new firmware
update is available.

UPDATING THE FIRMWARE

The app shows a pop-up window (image 1)              firmware version (image 5), press OK to
when new updates are available, press YES            complete the update.
to start. The update will be downloaded              It’s extremely important to wait until the last
(image 2) and installed (image 3). Depending         pop-up window is shown and to press OK to
on the speed of your network, this may take          complete the update, otherwise the firmware
several minutes.                                     might be corrupted.
The system will reboot when the update is
                                                     Never power off or disconnect the unit and/or
installed (image 4) and a pop-up window will         the app from the network while the firmware is
confirm the unit is now running the latest           updating.

            1                    2              3               4                     5

                                                19
| REMOTE CONTROL                                                                                          EN

                                                                                                          DE
USING THE REMOTE CONTROL
                                                                                                          IT
All the functions and features available on               press the Enter key to activate the selection
the DS-10 can be adjusted using the SKC                   frame and the IN+ and IN- buttons to move
and the remote. To use the remote, simply                 the frame around the display.

 Power ON/OFF

 Use POWER ON/OFF to turn ON and OFF the
 DS-10.

 Enter

 Activates the SELECTION FRAME and selects the
 functions, just like you would do by pressing the
 knob.

 Input selection

 Use IN+ and IN- to change the selected input.

 Use IN+ and IN- when the SELECTION FRAME is
 red (active selection) to change the function and
 set the desired value.

 Mute

 Use MUTE to instantly mute the DS-10. The input
 selection is disabled while DS-10 is in MUTE.

 Volume control

 Use VOL+ and VOL- to adjust the volume level by
 1 step at a time.

 DAC

 To control DS-10 press the button DAC on the
 remote control.

 Display

 Dimmer in 4 steps: Full, 50%, 25%, OFF

                                                     20
| FIRMWARE UPDATE

We are constantly striving to deliver the best        Scan the QR-Code and visit the dedicated
user experience and audio quality with our            page on our website to find out how to
products, so please keep your Gold Note               update your unit.
unit up to date with the latest firmware.

                                                                  www.goldnote.it/downloads

| PRODUCT REGISTRATION

PRODUCT REGISTRATION                                  Do not return any object directly to the
                                                      factory or to the distributor without being
We recommend to register the unit on our              authorised to do so.
internet website within 15 days from the
purchase at
www.goldnote.it/product-registration                  WARRANTY
Registering your product ensures that you
                                                      All Gold Note products come with a
will always receive communications about
                                                      warranty against defective materials and
updates, information, and news regarding
                                                      workmanship.
your product.
                                                      Any service and inspection must be carried
                                                      out by a Gold Note dealer or distributor so
                                                      in case you need any assistance with this
                                                      product, please contact the seller.
            www.goldnote.it/product-
            registration
                                                      PLEASE NOTE

                                                      Descriptions and technical characteristics
WARNING                                               may vary at any time and without notice.

Gold Note products should only be
opened, serviced and inspected by certified
Gold Note technicians and dealers. Work
performed by unqualified personnel may
cause serious damage or personal injury.
Opening of the product by non-authorised
personnel will void the guarantee.
In this case, contact your dealer to be
advised on how the fault can be solved.

                                                 21
| TROUBLESHOOTING                                                                             EN

                                                                                              DE

       PROBLEM                         CAUSE                         SOLUTION
                                                                                              IT

The GN remote control        | 	 The GN remote control       | 	 Select DAC mode on the
doesn’t control the DS-10.       can be used to control          remote.
                                 more than one unit. To
                                 control each unit the        The button “DAC” is
                                 correct mode must be         located in the upper part
                                 selected on the remote.      of the remote.

The App can’t find the       | 	 The DS-10 is not            | 	 Make sure the DS-10 is
DS-10 in the network.            connected to the network.       connected to the WLAN
                                                                 or LAN either with the
                                                                 Ethernet cable or the
                                                                 Wi-Fi.

                                                             | 	 Make sure the RF antenna
                                                                 is correctly installed. It
                                                                 may be impossible to use
                                                                 the DS- 10 with the Wi-Fi
                                                                 if the RF antenna is not
                                                                 installed.

                                                             | 	 When using Wi-Fi,
                                                                 make sure the DS-10 is
                                                                 connected to the correct
                                                                 WLAN. Don’t forget to
                                                                 put in the password to
                                                                 complete the connection
                                                                 if required by your
                                                                 network setup.

                                          22
PROBLEM                            CAUSE                           SOLUTION

The DS-10 does not connect     | 	 The network setup didn’t       | 	 Repeat the network setup
to the Wi-Fi.                      work or the DS-10 is               either in WPS or Wi-Fi
                                   connected to the wrong             APP mode, ensuring
                                   Wi-Fi network.                     that the DS-10 is actually
                                                                      connecting to the correct
                                                                      Wi-Fi. Please see pages
                                                                      8 and 9 of this manual for
                                                                      more info.

The DS-10 is connected to      | 	 Wi-Fi and cabled networks      | 	 Reboot your router and
my Wi-Fi but the App and           have complex protocols             the DS-10 to refresh the
Roon can’t find it.                to manage all the devices          network and solve network
                                   connected, each router             errors that might have
                                   behaves differently and            occurred.
                                   that can undermine the
                                   stability of the connection.

                                 CLEANING THE UNIT

With EXTREME care use ONLY water or detergents for delicate surfaces with a very soft
cloth to sweep dust and remove stains.
Any acid or not extremely soft cloth will irreversibly damage the unit. Do not use alcohol.

                                             23
| RELATED PRODUCTS                                                                                       EN

                                                                                                         DE
TURNTABLES                                              LOUDSPEAKERS
                                                                                                         IT
| 	 PIANOSA                                             | 	 XT-7
    Italian design meets technical innovation               A full range, 3 way speaker with anti-
    and impeccable finishes. Pianosa is a                   turbulence rear bass reflex and an
    handmade turntable featuring a 23mm                     unmistakable look inspired by the Tuscan
    platter made of damping polyvinyl and                   landscape.
    our proprietary motor powered by micro-
    controlled for 33/45rpm.                            | 	 A6 EVO II
                                                            A slim loudspeaker with a modern Italian
                                                            look for excellent sound performances.
| 	 VALORE 425 PLUS
    Available in 4 luxurious finishes, Valore           | 	 A3 EVO II
    425 Plus is a handmade turntable and                    An elegant and compact bass reflex 2 way
    features a 23mm platter made of PTE. A                  loudspeaker with a modern Italian look and
    classic design delivering excellent audio               a surprising audiophile sound.
    performances.

ELECTRONICS
| 	 PH-10
    The PH-10 is a fully analogue phono
    preamplifier that offers unique features,
    including EQ CURVES, LOAD and GAIN
    adjustments, and an intuitive UX thanks to
    its SKC (Single Knob Control) and display.
| 	 PA-10
    Gold Note’s newest power amplifier of the
    smaller but not less efficient product range
    called Series 10.
| 	 PSU-10 EVO
    The PSU-10 EVO is the super inductive
    power supply exclusively developed for the
    DS-10 and DS-10 PLUS.

            Discover more on our website

            www.goldnote.it

                                                   24
25
EN

                                                    DE

                                                    IT

     Vielen Dank, dass Sie sich für eines unserer
     Geräte entschieden haben und herzlich
     Willkommen in der Welt von Gold Note, wo
     wir High-End Audio und Musik in eine neue
     Erfahrung verwandeln.

     Maurizio Aterini,
     Gründer von Gold Note

26
| WICHTIGE
| SICHERHEITSHINWEISE

BITTE BEACHTEN                                      | 	 Die Sicherheitsfunktion des gepolten
                                                        oder geerdeten Steckers darf nicht
1 Nehmen Sie das Gerät nicht auseinander.               beeinträchtigt werden. Ein polarisierter
                                                        Stecker hat zwei Blätter, von denen einer
2 Verwenden Sie das Gerät oder Teile                    breiter als der andere ist. Ein geerdeter
    davon nicht für einen anderen als den               Stecker hat zwei Klingen und einen dritten
    vorgesehenen Zweck.                                 Erdungsstift. Die breite Klinge oder der
3 Für Reparaturen und Probleme jeglicher                dritte Zinken dienen Ihrer Sicherheit. Wenn
    Art wenden Sie sich bitte an den Gold               der mitgelieferte Stecker nicht in Ihre
    Note Fachhändler.                                   Steckdose passt, wenden Sie sich an einen
                                                        Elektriker, um die veraltete Steckdose
4 Schützen Sie das Produkt vor Nässe                    auszutauschen.
    und Feuchtigkeit und halten Sie es
    fern von Wärmequellen, elektrischen             | 	 Schützen Sie das Netzkabel vor
    und elektronischen Motoren, usw. Das                unbefugtem Betreten oder Quetschungen,
    mitgelieferte Netzkabel darf nur an                 insbesondere an Steckern, Steckdosen und
    diesem Gerät verwendet werden.                      an der Stelle, an der sie aus dem Gerät
                                                        austreten.
5 Gold Note übernimmt keine
    Verantwortung für Schäden durch                 | 	 Verwenden Sie nur die vom Hersteller
    unsachgemäße Handhabung.                            angegebenen Anbaugeräte/Zubehörteile.
                                                    | 	 Verwenden Sie das Gerät nur mit dem
                                                        vom Hersteller angegebenen oder mit
ALLGEMEINE HINWEISE                                     dem Gerät verkauften Wagen, Ständer,
                                                        Stativ, Halter oder Tisch. Wenn ein Wagen
| 	 Lesen und verwahren Sie diese Anleitung.            benutzt wird, seien Sie vorsichtig, wenn Sie
| 	 Beachten Sie alle Warnungen.                        die Kombination Wagen/Gerät bewegen,
                                                        um Verletzungen durch Umkippen zu
| 	 Befolgen Sie alle Anweisungen.                      vermeiden.
| 	 Verwenden Sie dieses Gerät nicht in der         | 	 Das Gerät soll bei Gewitter oder längerer
    Nähe von Wasser.                                    Nichtbenutzung vom Netz getrennt
                                                        werden.
| 	 Reinigen Sie das Gerät nur mit einem
    trockenen Tuch.                                 | 	 Die Wartungsarbeiten und Reparaturen
                                                        nur von qualifizierten Fachpersonal des
| 	 Blockieren Sie keine Lüftungsöffnungen.             Kundendienst ausführen lassen. Das Gerät
    Installieren Sie das Gerät gemäß den                zum Kundendienst bringen, wenn es Regen
    Anweisungen des Herstellers.                        oder Feuchtigkeit ausgesetzt war, wenn
| 	 Installieren Sie das Gerät nicht in der             Flüssigkeit oder Fremdkörper hineingelangt
    Nähe von Wärmequellen wie Heizkörpern,              sind, wenn es heruntergefallen ist oder
    Heizregistern, Öfen oder anderen Geräten            nicht normal funktioniert, oder wenn das
    (einschließlich Verstärkern), die Wärme             Netzkabel beschädigt ist.
    erzeugen.

                                               27
EN

                                                                                                 DE

                                                                                                 IT
Dieses Gerät hat eine Seriennummer auf der Rückseite.
Bitte notieren Sie sich die Modell- und Seriennummer und bewahren Sie diese für Ihre
Unterlagen auf.

 MODELL

 SERIENNUMMER

VORSICHT!                                          WARNUNG!
Um die Gefahr eines Stromschlags                   Um Feuergefahr oder das Risiko elektrischer
zu verringern, entfernen Sie nicht die             Schläge zu vermeiden, darf das Gerät nicht
Abdeckung (oder die Rückseite). Keine vom          der Nässe oder Feuchtigkeit ausgesetzt
Benutzer zu wartenden Teile im Inneren             werden.
befindlich. Für die Wartung wenden Sie sich
ausschließlich an qualifiziertes Gold Note
Servicepersonal.

           GOLD NOTE - Information zum korrekten Umgang mit Elektro- und
           Elektrogeräte-Abfall gemäß der WEEE-Richtlinie 2012/19/EU des
           Europäischen Parlaments
           Das Symbol der durchkreuzten Abfalltonne auf Rädern auf Geräten oder
           Verpackungen verweist darauf, dass dieses Produkt am Ende seines Lebenszyklus
           separat entsorgt werden muss, um dessen korrekte AuFarbeitung und
           Wiederverwertung zu ermöglichen. Der Nutzer ist dazu aufgerufen, Altgeräte bei
           bestimmten Altmaterialsammelstellen und Wertstoffhöfen kostenlos zu entsorgen
           oder Elektrogerätehändlern zurückzugeben, wie es die Gesetzgebung vorsieht.
           Die korrekte, getrennte Sammlung von Altmaterial ermöglicht eine
           ordnungsgemäße Wiederverwertung und Behandlung sowie die umweltgerechte
           Entsorgung. Dies trägt dazu bei, die mögliche Verbreitung gefährlicher
           Schadstoffe sowie negative Auswirkungen auf die Umwelt und Gesundheit
           zu vermeiden, und die Wiederverwendung der Bestandteile zu fördern. In
           Übereinstimmung mit der nationalen Gesetzgebung kann die unsachgemäße
           Entsorgung dieses Produktes zur Verhängung von Strafen führen. Wir empfehlen
           Ihnen, die aktuelle Gesetzeslage und die Massnahmen des lokal operativen
           öffentlichen Dienstes zu konsultieren.

                                              28
29
| INHALT                                                  EN

                                                          DE
EINLEITUNG UND SCHLÜSSELMERKMALE		    			            31
TECHNISCHE ANGABEN     						33                           IT

VORDERSEITE 								35
RÜCKSEITE								36
AUSWAHL FUNKTIONEN							37
NETZWERKKONFIGURATION							38
MERKMALE UND FUNKTIONEN		 				40
CHAMÄLEON MODUS 							42
CHAMÄLEON PARAMETER    						44
ANSCHLUSS ANDERER QUELLEN 						45
CONTROL APP		 						46
FERNBEDIENUNG								50
FIRMWAREAKTUALISIERUNG 						51
PRODUKTREGISTRIERUNG   						51
FEHLERBEHEBUNG 							52
ZUGEHÖRIGE PRODUKTE 							54

| PACKUNGSINHALT

 1x            1x          1x        1x
 DS-10/PLUS    NETZKABEL   WI-FI     FERNBEDIENUNG
                           ANTENNE

 1x
 BEDIENUNGSANLEITUNG

                                30
| EINLEITUNG UND
| SCHLÜSSELMERKMALE

EINE MODERNE AUDIO QUELLE                           Tidal, MQA, Qobuz, Spotify und Deezer
                                                    und kontrollieren Sie DS-10 über unsere
Der DS-10 ist ein wandelbares 4-in-1                einfach zu handhabende App GN Control
Gerät der letzten Generation, das für den           (gratis erhältlich für iOS und Android) für
modernen Audiophilen entwickelt wurde und           Smartphones und Tablets. Sie können
mit einem brandneuen D/A Konverter, einem           ebenfalls auf Ihre lokal auf einem NAS oder
UPnP-DLNA Streamer, einer Stereo Vorstufe           USB-Speicher (DSD64 auf USB und LAN,
und einem Kopfhörerverstärker ausgestattet          PCM bis 24/192) gespeicherte, digitale
ist. Die Spitzentechnologie des DS-10 ist           Musiksammlung zugreifen.
auf brillante Weise in einem kompakten
Aluminium-Chassis untergebracht und stellt
die perfekte Ergänzung für ein modernes             STEREO VORVERSTÄRKER UND
High-End System dar. Inspiriert von unserem         KOPFHÖRERVERSTÄRKER
renommierten IS-1000 All-In-One Gerät,
kombiniert er die Netzwerkfunktionen                Der DS-10 ist mit einem High-End
mit dem einzigartigen hochauflösenden               stereo Vorverstärker (AN/AUS-schaltbar)
Bluetooth 5.0 - zum ersten Mal überhaupt            ausgestattet, um sogar bei Verwendung
in einem High-End Audioprodukt - sowie              von Internetradios eine analoge
einem beeindruckenden Kopfhörerausgang              Lautstärkeregelung zu ermöglichen (wenn
mit zwei Ausgangsverstärkern. Der DS-10             die Vorstufe aktiviert ist) und somit die
PLUS ist auch mit einem 3.5mm Minijack              besten Audioleistungen zu garantieren.
Analogeingang ausgestattet und wird somit           Darüber hinaus verfügt der DS-10 über eine
zu einem umfassenden Vorverstärker für              professionelle 6,3mm Kopfhörerbuchse mit
analoge und digitale Quellen (nur für DS-10         zwei Ausgangsverstärkern (High/Low), eine
PLUS verfügbar).                                    hauseigene Technologie, die entwickelt
                                                    wurde, um das Beste aus Ihren Kopfhörern
                                                    herauszuholen. Mit dem zusätzlichen
HIGH-END D/A WANDLER MIT                            Analogeingang (nur für das Modell PLUS
STREAMER                                            erhältlich) wird der DS-10 PLUS zum
                                                    perfekten Verbindungsstück zwischen dem
Der DS-10 ist ein Roon Ready-Gerät mit              Gold Note PH-10 Phonovorverstärker und
einer einfachen Plug-and-Play-Installation          der PA-10 Endstufe.
und für Multi-Room-Systeme nutzbar. Sie
brauchen ihn nur an Ihr Netzwerk (Wi-Fi oder
Ethernet) und dann an den Endverstärker
oder aktive Lautsprecher anzuschließen,
und schon sind Sie bereit die endlosen
Möglichkeiten der Internetmusik zu
erkunden. Streamen Sie über Roon, Airplay,

                                               31
EN

                                                                                                    DE
LANGLEBIGES DESIGN “MADE IN                           EINFACHE BEDIENUNG
ITALY”                                                                                              IT
                                                      Auf dem großen 2,8 Zoll Farbdisplay können
Unsere Produkte werden daraufhin                      Sie schnell alle Funktionen des DS-10
entwickelt, die beste Benutzererfahrung               einsehen und kontrollieren, indem Sie die
zu erzielen und der DS-10 hat dafür eine              zugehörige App, den Drehknopf oder die
hochmoderne mechanische Konstruktion                  Gold Note Fernbedienung verwenden.
aus solide gefertigtem Stahl und starkem              Die App GN Control ist gratis für Apple
Aluminium. Diese hochwertigen Materialien             iOS und Android auf Smartphones und
garantieren eine sehr tiefe Resonanzfrequenz          Tablets erhältlich und zeigt immer alle
und die perfekte Abschirmung gegen                    Metadateien, Albumcover und auf dem
Störstrahlung.                                        Lied abgespeicherte Information sowie das
                                                      originale Auflösungsformat an.

DIGITALER CHAMÄLEON WANDLER
                                                      SCHNELLER AUFBAU
Der DS-10 hat eine einzigartige Funktion,
die ihn von allen anderen D/A Konvertern              Der DS-10 lässt sich dank des Plug-and-
unterscheidet und zum anpassungsfähigsten             Play-Betriebs schnell und einfach in Ihr
DAC auf dem Markt macht: drei                         System integrieren. Sobald er angeschlossen
verschiedene Profile können ausgewählt                ist, braucht es nur eine Endstufe oder
werden, um den Klangcharakter des                     Aktivlautsprecher und schon kann es mit dem
Wandlers zu verfeinern, der sich wie ein              Musikhören losgehen. Alle auf dem DS-10
Chamäleon der gespielten Musik anpasst.               verfügbaren Funktionen werden vollständig
Zum ersten Mal kann das Verhalten des                 über den frontalen Drehknopf Single Knob
Konverters verändert werden, um es der                Control (SKC) und die zugehörige App
Musikwiedergabe anzupassen, aber ohne                 gesteuert.
das Audiosignal zu modifizieren, sodass die
beste Audioqualität erhalten wird, indem
auf den Tiefpassfilter, die Hochfrequenz-             GOLD NOTE DESIGN
De-emphasis und die auf die Schaltkreise
angewandte Stromzufuhr eingewirkt wird.               Dank des einzigartigen und innovativen
Die Anpassungen der elektrischen Profile              Gold Note Baukastenprinzips kann der
können in Echtzeit vorgenommen werden                 DS-10 optional mit dem PSU-10 EVO
und bieten ein einzigartiges Hörerlebnis in           aufgewertet werden, einem zugehörigen
Verbindung mit maximalem Bedienkomfort                externen induktiven Netzteil, das die
dank des übersichtlichen Menüs auf dem                ursprüngliche Leistung des Wandlers auf
TFT-Display. Es ist Zeit für ein beispielloses        effiziente Weise nochmals zu steigern weiß.
Musikvergnügen, wie es Ihnen nur der DS-10            Wenn Sie nach kompromissloser Qualität
bieten kann.                                          streben, dann fragen Sie Ihren Händler nach
                                                      der Verfügbarkeit des PSU-10 EVO und
                                                      vereinbaren Sie eine Hörprobe.

                                                 32
| TECHNISCHE ANGABEN

HAUPTMERKMALE                                     AUDIO AUSGÄNGE

| 	 D/A Konverter AKM AK4493 PCM bis              | 	 DAC:
    32bit/768kHz und DSD512                           1 RCA @ 2Vrms, 1 XLR @ 2Vrms
| 	 Streamer Netzwerk-Spieler PCM und DSD         | 	 Vorstufe:
                                                      1 RCA, 1 XLR, 1 6.3 mm Kopfhörerbuchse
| 	 Frequenzgang:                                     (Jack)
    20Hz-20kHz +/-0.1dB
| 	 Klirrverzerrungen:
     0.001% max                                   DIGITALEINGÄNGE
| 	 Fremdspannungsabstand:                        1x RCA koaxial PCM asynchron bis zu
    125dB                                             24bit/ 192kHz
| 	 Kanaltrennung:
                                                  2x Toslink PCM asynchron bis zu
    120dB
                                                      24bit/192kHz
| 	 Ausgangsimpedanz RCA/XRL:
    50Ω                                           1x AES/EBU symmetrisch PCM asynchron
                                                      bis zu 24bit/192kHz
| 	 Lautstärkeregelung Vorstufe:
    AN/AUS schaltbar                              1x USB-B bis zu DSD512 und PCM bis zu
                                                      32bit/384kHz

                                                  1x USB-A Schnittstelle für USB-
NETZVERSORGUNG                                        Speichermedien, FAT32/NTFS formatiert
                                                      (max. 32Gb Kapazität), DSD64 und PCM
| 	 Haupteinspeisung:                                 bis zu 24bit/192kHz spielend
    100-240V / 50-60Hz
| 	 Leistungsaufnahme:
    30W                                           ANALOGEINGANG (DS-10 PLUS)
| 	 Sicherung:                                    | 	 3.5mm Minijack
    2A F

                                                      AUFLÖSUNG

                           PCM 24/192       PCM 32/384            DSD64          DSD512

            NETZWERK

            RCA
 EINGÄNGE

            AES/EBU

            TOS-Link

            USB-A

            USB-B

                                             33
EN

                                                                                 DE
NETZWERKFÄHIGKEIT                               UNTERSTÜTZTE MEDIENSERVER
                                                                                 IT
| 	 LAN/WLAN (WiFi):                            | 	 Alle UPnP
    802.11b/g via RJ45 10/100Mbps Buchse
                                                | 	 DLNA
| 	 Bluetooth:
    5.0 (44/16)                                 | 	 Roon

HOCHWERTIGES STREAMING                          ABMESSUNGEN UND GEWICHT

| 	 Roon                                        Abmessungen:
                                                200mm B | 80mm H | 260mm T
| 	 Airplay
                                                Gewicht:
| 	 MQA                                         kg. 4 net - kg. 5 boxed
| 	 Qobuz
| 	 Deezer                                      FERNBEDIENUNG
| 	 Spotify
                                                Multifunktionale Fernbedienung
| 	 Tidal
| 	 vTuner                                      GN CONTROL APP

UNTERSTÜTZTE AUDIO FORMATE
(NETZWERK)

Bis zu PCM 24/192kHz
| 	 AIFF (.aif, .aiff, .aifc)
| 	 ALAC
| 	 WAV (.wav) packed/unpacked
| 	 FLAC
| 	 MP3
| 	 DSD64: DSF, DFF
| 	 Apple Lossless
| 	 OGG
| 	 Monkey’s

WICHTIG: Der UPnP Server muss DSD
Streaming unterstützen, um DSD Dateien
streamen zu können.

                                           34
| VORDERSEITE

ÜBERSICHT VORDERSEITE

Die Front des DS-10 wurde entwickelt,               DS-10 jederzeit auf einen Blick eingesehen
um die beste Nutzererfahrung und                    und die Werte über den Drehknopf, die
alltägliche Verlässlichkeit zu bieten. Alles        Fernbedienung oder unsere App angepasst
rotiert um die Nutzeroberfläche, die auf            werden können. Auf der Vorderseite finden
zwei Hauptelementen basiert – dem                   Sie auch die Kopfhörerbuchse, die über eine
großen Bildschirm und der Single Knob               zugehörige Lautstärkekontrolle und über
Control (Drehknopf). Diese bieten intuitive         zwei Ausgangsempfindlichkeitsoptionen
Schnittstellen, sodass die Einstellungen des        verfügt.

                  1

                  2                             4

                                                                               5
                  3

 1                                                  Status-LED:
     Status-LED
                                                     Rot = Standby
 2   IR
                                                     Blau = EIN
 3   Kopfhörerbuchse                                 Grün = Netzzufuhr durch PSU-10 EVO
 4   Bildschirm
 5   SKC (Single Knob Control)

                                               35
| RÜCKSEITE                                                                                          EN

                                                                                                     DE
ÜBERSICHT RÜCKSEITE
                                                                                                     IT
Der DS-10 verfügt eine breite Auswahl               Eingang ist dem zugehörigen externen
an hochwertigen Anschlüssen, um die                 Netzteil PSU-10 EVO gewidmet, um die
größtmögliche Vielseitigkeit zu bieten. Die         Performance des DS-10 zu erweitern.
Digitaleingänge umfassen USB-A und USB-B,
TOS, KOAX, AES/EBU und Ethernet. Auf
dem DS-10 Plus ist auch ein 3,5mm Minijack          HINWEIS
Analogeingang verfügbar, um Quellen                 Die Antenne ist separat verpackt, bitte
wie den PH-10 zu verbinden. Der PSU IN              achten Sie auf eine korrekte Installation.

                                                    15
                                2
            1

                          14                                  16
                                                                          13          12

                                                                                              11

        3                 4          5              6          7          8       9    10

AUDIOAUSGÄNGE                  DIGITALEINGÄNGE                     NETZ UND SONSTIGE
 1   RCA unsymmetrisch         3    Ethernet                       10 WPS Wi-Fi Reset

 2   XLR symmetrisch           4    USB-A                          11 Wi-Fi Antenne

                               5    AES/EBU symmetrisch            12 Wi-Fi LED

                               6    RCA KOAX                       13 Netzteilanschluss IEC
                                                                      Standard
                               7    USB-B
                                                                   14 GN Link Anschluss
                               8    TOS 1
                                                                   15 PSU IN
                               9    TOS 2
                                                                   16 Line-In (nur auf DS-10 PLUS)

                                               36
| AUSWAHL FUNKTIONEN

DS-10 EIN/AUS SCHALTEN

Mit der SKC: Den Drehknopf für 3 Sekunden        Mit der Fernbedienung: in Richtung des
gedrückt halten, die LED wird den Status         DS-10 halten und einmal die Power-Taste
wechseln.                                        drücken, die Taste nicht zu lange gedrückt
                                                 halten.

                                                             3 sek drücken

WIE DIE FUNKTIONEN
AUSGEWÄHLT WERDEN

1 Den Knopf einmal drücken, um den               3 Der Rahmen wird rot: nun kann der
  AUSWAHLRAHMEN zu aktivieren.                      Knopf gedreht werden, um die Funktion
                                                    anzupassen.
2 Den Knopf nach links oder rechts drehen
  bis die gewünschte Funktion in weiss           4 Den Knopf erneut drücken, wenn der
  hervorgehoben wird und dann den Knopf             gewünschte Wert erreicht ist, um die
  drücken, um die Funktion auszuwählen.             Einstellung zu bestätigen und die
                                                    Auswahl zu verlassen.

                                                                             Nach links oder
                                                                             rechts drehen,
                                                                             um die Auswahl
                                                                             hervorzuheben

                                                            Einmal drücken

                                            37
| NETZWERKKONFIGURATION                                                                         EN

                                                                                                DE
LAN VERBINDUNG
                                                                                                IT
DS-10 unterstützt beides: LAN und Wi-Fi           Ethernet-Anschluss auf der
Verbindungen.                                     Rückseite des DS-10 und schon kann es
Um einen LAN-Anschluss zu verwenden,              losgehen.
stecken Sie das Kabel einfach in den

WIFI VERBINDUNG
                                                   Sehen Sie sich das Video-Tutorial an, um
Wenn das DS-10 nicht über ein Ethernet-            zu erfahren, wie der DS-10 mit Ihrem Wi-Fi
Kabel verbunden ist, wird der Wi-Fi-Modus          verbunden wird.
automatisch aktiviert.                             www.goldnote.it/ds-10-wifi-tutorial
Die blaue Wi-Fi-LED blinkt konstant, um
anzuzeigen, dass der DS-10 bereit ist, mit
Ihrem Netzwerk verbunden zu werden.

                                             38
WIFI VERBINDUNG

1 Schalten Sie das Wi-Fi auf Ihrem mobilen           5 DS-10 ist nun mit dem ausgewählten Wi-
   Gerät ein und durchsuchen Sie die                    Fi-Netzwerk verbunden.
   Netzwerke nach GOLD-NOTE_XXXX.
                                                     6 Schließen Sie Ihr mobiles Gerät an das
2 Verbindung zu GOLD-NOTE_XXXX mit                      gleiche Netzwerk an, das auch vom DS-10
   “password” als Passwort herstellen.                  verwendet wird.
3 Öffnen Sie die App und gehen Sie
   zu DEVICE SETUP > Wi-Fi Network
   Selection.
4 Hier werden alle verfügbaren Netzwerke
   aufgelistet, wählen Sie dasjenige, welches
   Sie mit dem DS-10 verwenden möchten.

Aktivieren Sie das Wi-Fi und    Öffnen Sie die GN Control App      Wählen Sie das Netzwerk aus, mit
verbinden Sie mit GOLD-NOTE_    und wählen GERÄTE-SETUP >          dem sich der DS-10 verbinden
XXXX.                           WiFi-Netzwerk-Auswahl.             soll.

                                                39
| MERKMALE UND FUNKTIONEN                                                                           EN

                                                                                                    DE
ÜBERSICHT DES BILDSCHIRMS
                                                                                                    IT
Dank des Bildschirms und der SKC können             des Bildschirms. Bitte die untenstehende
alle Funktionen des DS-10 in Echtzeit               Abbildung konsultieren, um mehr über die
angepasst werden. In der Mitte wird der             verfügbaren Optionen jeder Funktion zu
Lautstärkepegel angezeigt und die anderen           erfahren.
Funktionen im oberen sowie unteren Bereich

                                 Funktionen aktivieren

                                 PRE:
                                  Lautstärkekontrolle ist EIN
                                 DAC:
                                  Fester Ausgangspegel                      Bildschirm
                                  (Lautstärkekontrolle wird
                                                                            Den Bildschirm EIN
 Audioformat und                  umgangen)
                                                                            / AUS schalten /
 Info in Streaming               MUTE
                                                                            dimmen.

                                                                            Wenn der
 Auswahl Ausgang                                                            Bildschirm AUS ist,
                                                                            einfach Drehknopf
 Kopfhörer                                                                  oder Fernbedienung
 Hochpegelausgang                                                           bedienen, um ihn
 (Line Out)                                                                 zeitweise wieder
                                                                            EIN zu schalten
                                                                            (Zeitvorgabe 3 Sek.).
 Lautstärke

 0 bis 100                                                                  Ausgangspegel
                                                                            Kopfhörer

                                                                            Es stehen zwei
 Auswahl Eingang                                                            Ausgangsverstärker
 Network                                                                    zur Verfügung,
                                                                            damit Sie sowohl
 Bluetooth
                       Chamäleon Modus                                      Kopfhörer mit
 Coax                                                                       hohem als
 AES/EBU               Die Voreinstellungen (Preset) dienen der             mit niedrigem
 TOS 1                 Abspeicherung der Parameter des Chamäleon            Schalldruckpegel
                       Modus. Wählen Sie SETUP aus, um das Chamäleon        perfekt anpassen
 TOS 2
                       Menü zu öffnen und Feineinstellungen am DS-10        können.
 USB DAC               vorzunehmen. Es stehen 3 Voreinstellungsplätze
 Line In*              zur Verfügung, die benutzerdefiniert und schnell     HIGH: 5W
                       ausgewählt werden können. Für weitere Infos bitte    LOW: 1W
 *nur auf DS-10 PLUS   das Kapitel zum Chamäleon Modus einsehen.

                                               40
STEUERUNG DES DS-10

AUSWAHL AUSGANG                                       sodass das Audiosignal beim festgestellten
                                                      Ausgang der Quelle ausgegeben wird
Der DS-10 hat zwei Audioausgänge:
                                                      und Sie eine externe Vorstufe verwenden
| 	 LINE OUT (Hochpegelausgang)                       müssen, um es anzupassen.
| 	 HEADPHONES (Kopfhörer)                            Wenn Sie den DAC Modus auswählen, wird
                                                      als Sicherheitsmaßnahme eine Warnung
Jeder Ausgang hat eine zugehörige Vorstufe,           erscheinen, bestätigen Sie die Auswahl, um
um die Lautstärke eines jeden Ausgangs                fortzufahren. Bitte immer vorsichtig sein,
zu steuern, das heißt Sie können beide                wenn Sie in den DAC Modus schalten, um
Ausgänge gleichzeitig bespielen und die               Schäden an Ihren Lautsprechern sowie Ihrem
Lautstärke aller beide unabhängig anpassen.           System zu vermeiden.
Zum Beispiel können Sie über den Line Out
die Musik bei 55 laut hören und gleichzeitig
über die Kopfhörer bei 42.                            AUSGANGSPEGEL KOPFHÖRER

Wählen Sie Line Out, um Audio an die                  Wenn Sie den Kopfhörerausgang benutzen,
RCA und XLR-Ausgänge zu senden.                       können Sie die Empfindlichkeit passend
Wählen Sie Headphones aus, um Audio                   zu den Anforderungen Ihrer Kopfhörer
an den Kopfhörerausgang zu senden.                    anpassen. Wir empfehlen, High auszuwählen,
Wenn Sie Ihre Kopfhörer einstecken, wird              wenn Sie Kopfhörer mit niedriger
der DS-10 automatisch Headphones als                  Empfindlichkeit nutzen, und Low bei
Ausgang wählen und den Line Ausgang                   besonderer Sensitivität.
stummschalten.
Um die Lautstärke eines Ausgangs                      AUDIOFORMAT UND INFORMATIONEN
anzupassen, wählen Sie diesen zunächst
                                                      Das Dateiformat und die Audioauflösung
im Menü an und nutzen Sie dann die
                                                      werden in Echtzeit angezeigt, inklusive
Fernbedienung oder den Drehknopf, um
                                                      zusätzlicher Informationen, wenn Sie MQA-
die Lautstärke zu ändern. Falls Sie beide
                                                      Dateien abspielen (das MQA Symbol wird
Ausgänge gleichzeitig bespielen und einen
                                                      oben angezeigt).
davon stumm schalten möchten, wählen Sie
diesen zunächst im Menü an und stellen ihn
sodann stumm (MUTE).                                  BILDSCHIRMBELEUCHTUNG
                                                      Sie können die Helligkeit des Bildschirms in
PRE UND DAC MODUS                                     4 Schritten anpassen:
 Der DS-10 kann in zwei Modi operieren:               | 	 100%
                                                      | 	 50%
| 	 PRE
                                                      | 	 25%
| 	 DAC
                                                      | 	 OFF (Aus)
Bei Nutzung in PRE Modus, ist die Vorstufe
                                                      Wenn der Bildschirm ausgeschaltet
aktiv und Sie können die Lautstärke über die
                                                      ist, einfach den Drehknopf oder die
Fernbedienung, den Drehknopf oder die
                                                      Fernbedienung drücken, um den Bildschirm
App GN Control anpassen. In DAC Modus
                                                      erneut für 3 Sekunden zu aktivieren; er
deaktiviert der DS-10 die Lautstärkekontrolle,
                                                      schaltet sich danach wieder aus.

                                                 41
| CHAMÄLEON MODUS                                                                                 EN

                                                                                                  DE
DER CHAMÄLEON WANDLER                             ZUGANG MENÜ
                                                  VOREINSTELLUNGEN                                IT
Der Chamäleon Modus ist eine besondere
Funktion des DS-10, mit der man                   Um auf das Menü der Voreinstellungen
Feinstellungen am Klangcharakter des              (PRESET) zuzugreifen, kann man entweder
D/A Wandlers vornehmen kann. Mit dem              die Fernbedienung oder den Drehknopf auf
Einwirken auf 3 Parameter können 192              der Front verwenden.
verschiedene Einstellungsoptionen getestet
werden, um den DS-10 mit dem höchsten             | 	 Mit der Fernbedienung: die
Grad an Personalisierung an Ihre Musik und            Pfeiltasten links und rechts nutzen, um
Ihr System anzupassen. Bei den Parametern             die unterschiedlichen Funktionen zu
handelt es sich um die Entzerrungskurve,              durchsuchen, die auf dem Bildschirm
De-emphasis Kurve und Netzversorgung des              angezeigt werden. Das Wort SETUP
DAC – und Sie können Ihre Auswahl über die            auswählen und die ENTER-Taste (zentrale
Voreinstellungen (PRESET) im Speicher des             Taste mit GN Logo) drücken, um die
DS-10 hinterlegen.                                    Auswahl zu bestätigen und das PRESET-
                                                      Menü zu betreten.
                                                  | 	 Mit dem Drehknopf: den Drehknopf
                                                      drehen, um die Funktionen zu durchsuchen,
                                                      das Wort SETUP auswählen und den Knopf
                                                      einmal fest drücken, um die Auswahl zu
                                                      bestätigen und das PRESET-Menü zu
                                                      betreten.

 AUS                                               Voreinstellung

 DS-10 ist in Standardmodus, der Chamäleon         Den Drehknopf oder die Enter-Taste auf der
 Modus ist AUS.                                    Fernbedienung drücken, um auf das Menü des
                                                   Chamäleon Modus zuzugreifen.

                                             42
MASSGESCHNEIDERTES                                   CANCEL auswählen, um die Anpassungen
HÖRERLEBNIS                                          zu verwerfen und zum Hauptmenü
                                                     zurück zu kehren.
| 	 Mit der Fernbedienung: die Pfeiltasten          | 	 Mit dem Drehknopf: den Drehknopf
    links und rechts verwenden, um das Menü             drehen, um das Menü zu durchsuchen, den
    zu durchsuchen, die ENTER-Taste                     Knopf drücken, um einen Parameter
    drücken, um einen Parameter auszuwählen.            auszuwählen. Wenn der aktivierte
    Wenn der aktivierte Parameter grau wird,            Parameter grau wird, kann er angepasst
    kann er angepasst werden: die                       werden: die Pfeiltasten verwenden, um die
    Pfeiltasten verwenden, um die Werte                 Werte anzuheben oder zu senken. Den
    anzuheben oder zu senken. Die ENTER-                Knopf drücken, um den ausgewählten Wert
    Taste drücken, um den ausgewählten Wert             zu bestätigen. Diesen Vorgang für alle
    zu bestätigen. Diesen Vorgang für alle              Parameter wiederholen. Das Wort OK
    Parameter wiederholen. Das Wort OK                  auswählen und den Knopf drücken, um die
    auswählen und ENTER drücken, um die                 Anpassungen abzuspeichern. Das Wort
    Anpassungen abzuspeichern. Das Wort                 CANCEL auswählen, um die Anpassungen
                                                        zu verwerfen und zum Hauptmenü zurück
                                                        zu kehren.

 Graue Farbe

 Der Parameter ist ausgewählt und bereit
 angepasst zu werden.                                Blaue Farbe

                                                     Die Anpassungen sind bestätigt. Nun kann ein
                                                     anderer Parameter ausgewählt und angepasst,
                                                     oder die Anpassungen der Voreinstellung
                                                     abgespeichert werden.

                                                     Preset 1-2-3

                                                     Die Anpassungen der Voreinstellungen bleiben
                                                     gespeichert, auch wenn der DS-10 ausgeschaltet
                                                     wird.
                                                     Um eine vorher angepasste Voreinstellung
                                                     zu verwenden, diese einfach auf dem Display
                                                     auswählen und durch Drücken der SKC oder mit
                                                     ENTER auf der Fernbedienung bestätigen.

                                               43
You can also read
